　　主要规格产品5301 型用于测量液位或界面（界面测量适合于*浸入导波杆）。

　　5302 型用于测量液位和界面。

　　5303 型用于测量固体物位。测量原理 时域反射原理 (TDR)测量范围 长达 164 ft. (50 m)介电常数使用安装在旁通管的同轴导波杆或单缆导波杆测量时小为 1.2，其他导波杆为 1.4。请参阅 《产品数据表》了解完整的数据规格。导波杆材质不锈钢、 合金400 、 合金C276 (UNS N10276) 或 PTFE 涂层的不锈钢参考精度±3 mm (± 0.1 in. ) 或 ± 0.03% 测量距离，以者为准重复性±1 mm (± 0.04 in.)输出模拟量4-20mA叠加HART® 信号

　　FOUNDATION® 现场总线

　　Modbus过程温度 752 ºF (400 ºC)。请参阅 《产品数据表》了解完整的数据规格温度-320 ºF (-196 ºC)过程压力模拟量4-20mA叠加HART® 通讯 和 FOUNDATION® 现场总线防爆认本质 (IS) 或防爆/防火认（ATEX、CSA、IECEx、FM...）显示单元5 位集成式显示器（可选）输出变量液/料位，界面，空高，界面距离，上部产品厚度，体积，液位速率，信号强度，壳体内部温度，百分比量程外壳带双腔室的聚氨酯涂层模铸铝制或不锈钢 外壳。外壳防护等级Type 4X、IP66、IP67现场总线功能链路主设备（备用 LAS），PlantWeb 警报信息，设置向导现场总线模块资源模块、3 个转换模块、6 个模拟输入 (30 ms)、PID (40 ms)模块、计算模块、输入选择器、输出选择器 (65 ms)、信号表征器 (75 ms)组态工具罗斯蒙特 Radar Master、375 现场手持通讯器、AMS Suite:智能设备管理器、DeltaV 或其他兼容 DD 或 EDDL 的主机系统。

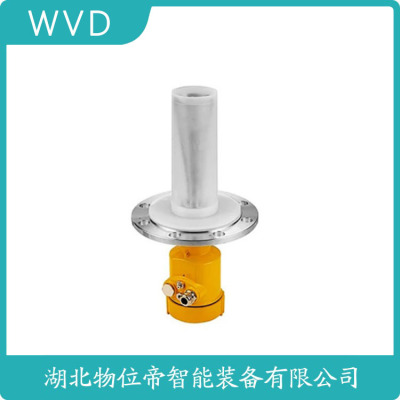

　　JZ-RD600导波雷达物位计

　　JZ-RD600概述:

　　导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频

　　脉冲遇到物料表面时发射回来被仪表内的接收器接受，并将时间信号转化为物位信号。

　　输入:

　　发射的脉冲信号沿缆绳传递至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别，

　　距离物料表面的距离D与脉冲的时间行程T成正比。

　　输出:

　　通过输入空罐高度E（=零点），满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4~20mA输出。

　　产品简介:

　　类别                                            MLRD601                                                      MLRD602

　　应用                                            液体、固体小颗粒及粉体                                液体、固体小颗粒及粉体

　　测量范围                                    20米（可扩展至30米）                                    6米

　　过程连接                                    螺纹、法兰                                                        螺纹、法兰

　　过程温度                                     -20~550度                                                       -20~550度

　　过程压力                                     -1.0~40bar                                                       -1.0~40bar

　　精度                                           小于0.1%                                                          小于0.1%

　　分辨率                                         1mm                                                                 1mm

　　重复性                                         ±3mm                                                               ±3mm

　　频率范围                                    100MHZ~1.8GHZ                                               100MHZ~1.8GHZ

　　防爆防护等级                              Exd  ll  BT4/IP68                                                Exd  ll  BT4/IP68

　　信号输出                                     4~20mA/HART（两线）                                    4~20mA/HART（两线）

　　产品选型:

　　JZ-RD60            仪表型号，探头类型，长度，材质            防爆            过程连接/材质            过程温度            外壳/防护等级/天线防护等级            电缆接口            现场显示            编程器            要求            探头长度

　　1 6mm  缆式探头35000mm  不锈钢

　　2 10mm  缆式探头6000mm  不锈钢

　　3 同轴 双杆  6000mm 不锈钢（法兰安装）

　　P 非防爆型

　　I 隔爆型

　　1 G1-1/2A螺纹 PN40不锈钢

　　2 法兰DN50 PN40C DIN250I/不锈钢

　　3 法兰DN80 PN40C DIN250I/不锈钢

　　4 法兰DN100 PN16C DIN250I/不锈钢

　　5 法兰DN150 PN16C DIN250I/不锈钢

　　1 Viton/-20~130度

　　2 Kalrez/-40~150度

　　3 Viton/-40~250度 带散热片

　　4 陶瓷/-40~550度 带散热片                                                                                                                                                                                       A铝/IP67

　　M M20X1.5

　　N 1/2NPT

　　Y 带

　　N 不带

　　Y 带

　　N 不带

　　W 无

　　Y 有                                                                                                                                                                                       L=米

　　导波雷达液位变送器是将发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。YYD800系列导波雷达液位变送器即使在工况比较复杂，存在虚假回波的情况下，其用的微处理技术和调试软件也可以准确的分析出物位的回波。

　　输入

　　天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:

　　D=C×T/2

　　其中C为光速

　　因空罐的距离E已知，则物位L为:

　　L=E-D

　　输出

　　通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

　　应用介质:

　　YYD800系列导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。

　　采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。

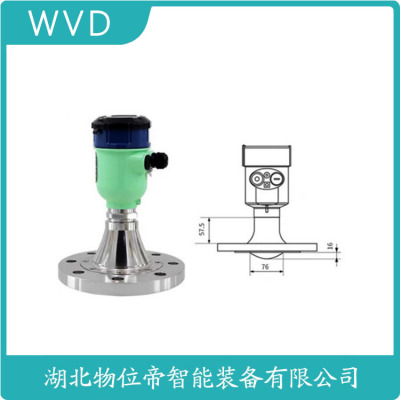

　　产品简介:

　　YYD800系列智能雷达物位仪表

　　类 别

　　YYD801

　　YYD802

　　YYD803

　　应 用

　　过程条件简单，腐蚀性的液体、浆料、固体

　　比如:

　　水液储罐

　　酸碱储罐

　　浆料储罐

　　固体颗粒

　　小型储油罐

　　存储或过程容器腐蚀性的液体、浆料、固体

　　比如:

　　水液储罐

　　酸碱储罐

　　浆料储罐

　　固体颗粒

　　小型储油罐

　　适应各种存储容器或过程计量环境，液体、浆料、固体

　　比如:

　　原油、轻油储罐

　　原煤、粉煤仓位

　　挥发性液体储罐

　　焦碳料位

　　浆料储罐

　　固体颗粒

　　测 量 范 围

　　20米

　　20米

　　35米

　　过 程 连 接

　　螺纹

　　法兰

　　法兰

　　过 程 温 度

　　-40-130℃

　　-40-150℃

　　-40-250℃

　　过 程 压 力

　　-1.0-3bar

　　-1.0-20bar

　　-1.0-40bar

　　重 复 性

　　± 3mm

　　± 3mm

　　± 3mm

　　精 度

　　0.2s（根据具体使用情况而定）

　　电流信号:4…20mA

　　精度 :安装规范与精度保障要点

　　安装位置应距仓壁>200mm，倾斜度<3°。导波雷达探杆垂直度要求每米弯曲<1mm。某溶剂罐测试显示，5°倾斜会导致1%满量程误差。最新电子水平仪实时显示安装偏差，辅助调校精度0.1°。定期校准采用靶板法，空罐验证误差应<0.05%FS。
