　　通信协议与系统集成能力

　　支持4-20mA+HART、PROFIBUS PA/FF等多种协议，无线HART版本采用2.4GHz频段，电池寿命5年。某智能工厂通过OPC UA接口直连MES系统，采样周期缩至100ms。IO-Link 1.1支持远程配置，调试时间从4小时压缩至15分钟。云端数据用于库存预测，精度达0.1m³。

　　1、应用:液体、固体颗粒2.测量范围:20米3.过程连接:螺纹、法兰4.介质温度:-40~250℃5.过程压力“-0.1~2MPa6.精度:±3mm7.频率范围:100MHz-1.8GHz8.防爆登记:Exia Ⅱ CT6 Ga Exd ia Ⅱ CT6 Gb9.防护登记:IP6710.信号输出:4…20mA/HART(两线）

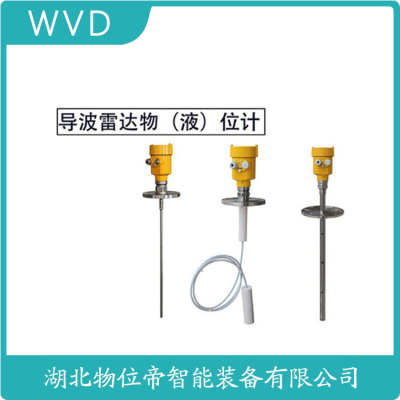

　　705型导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。

　　采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。

　　产品简介:

　　D800系列雷达液位计

　　类 别

　　D801

　　D802

　　D803

　　应 用

　　过程条件简单，腐蚀性的液体、浆料、固体

　　比如:

　　水液储罐

　　酸碱储罐

　　浆料储罐

　　固体颗粒

　　小型储油罐

　　存储或过程容器腐蚀性的液体、浆料、固体

　　比如:

　　水液储罐

　　酸碱储罐

　　浆料储罐

　　固体颗粒

　　小型储油罐

　　适应各种存储容器或过程计量环境，液体、浆料、固体

　　比如:

　　原油、轻油储罐

　　原煤、粉煤仓位

　　挥发性液体储罐

　　焦碳料位

　　浆料储罐

　　固体颗粒

　　测 量 范 围

　　20米

　　20米

　　35米

　　过 程 连 接

　　螺纹

　　法兰

　　法兰

　　过 程 温 度

　　-40-130℃

　　-40-150℃

　　-40-250℃

　　过 程 压 力

　　-1.0-3bar

　　-1.0-20bar

　　-1.0-40bar

　　重 复 性

　　± 3mm

　　± 3mm

　　± 3mm

　　精 度

　　0.2s(根据具体使用情况而定)

　　电流信号:4…20mA

　　精度 :<0.1%

　　天线材质  D801、D802为PP/PTFE

　　D803 为316L不锈钢

　　通讯接口 HART通讯协议

　　过程连接 D801 (PP，PTFE天线) :G1-1/2 316L不锈钢，:

　　D802(棒式天线) :翻边法兰DN50，DN80，DN100，DN150

　　D803(喇叭口形式天线):法兰DN50，DN80，DN100，DN150，DN200，DN250

　　电源 电源:24V DC(+/-10%)，波纹电压:1Vpp

　　耗电量:max22.5mA

　　环境条件 温度:－40℃…＋80℃

　　容器压力（表压）－1…40bar

　　防爆认 ExiaII C T6

　　外壳保护等级 IP68

　　两线制接线 供电和信号输出共用一根两芯导线

　　电缆入口:2个M20×1.5（电缆直径5…9mm）

　　705型导波雷达液位变送器

　　PS6X-222雷达液位计批发

　　罗斯蒙特导波雷达物位计 3302液位变送器用于液位测量和界面测量，为液体应用提供了具有成本效益的解决方案。工作温度:-40 至 150°C（-40 至302°F），工作压力:全真空至 580 psi（全真空至 40 bar）。ROSEMOUNT物位计 3302可配备多种探头，以适应大多数应用，如硬单线、分段单线、软单线、软双线等。通过发射脉冲和反射脉冲之间的时间差被转换成距离，计算总电平或界面电平。ROSEMOUNTVeriCase 是 3308 和 5300 罗斯蒙特液位变送器的移动验工具，具有 HART 和 Modbus通信。

　　ROSEMOUNT雷达物位计 TM 3300系列产品，功能多样，易于使用，可用于大多数储罐的液位监测应用，使用简单。带非导电表面和轻质金属的导波杆:可从变送器型号代码（例如，330xxxxx1xxxxxxxx）的第九个字符位置找到结构材料代码。不允许在有粉尘的易爆环境中使用含镁或锆超过7.5%的导波杆或法兰。除了更换整个变送器头或导波杆组件外，换用未经核准的部件或进行维修的行为都可能危害性，不得进行。罗斯蒙特液位计3300 系列是一种基于时域反射（TDR）原理的智能双线连续电平发射机。

　　ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1

　　罗斯蒙特超声波液位计4ST

　　罗斯蒙特差压变送器3051TG4A2B21AB4K5M5

　　罗斯蒙特雷达物位计3301HA1S1V3AM0345RA2AM1C1

　　ROSEMOUNT差压变送器3051TG2A2B21AB4E5M5

　　ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1

　　罗斯蒙特物位计3301HA1S1V3AM0370RAE1M1C1

　　罗斯蒙特压力变送器3051TA2A2B21AB4M5

　　ROSEMOUNT物位计5301HA1H1N3AM00080AANAC1

　　ROSEMOUNT雷达液位计5301HA1S1E5BM01900BBE1M1C1

　　罗斯蒙特差压变送器3051TG3A2B21AB4K5M5

　　ROSEMOUNT液位计5900SPF2FI5R2AG1H8SPV8Z0ST

　　罗斯蒙特压力变送器3051TG1A2B21AB4K5M5

　　罗斯蒙特雷达液位计5900SPF14

　　罗斯蒙特物位计590A4AVQ4

　　ROSEMOUNT超声波液位计3102HA1FRCNAST

　　ROSEMOUNT压力变送器3051TA2A2B21AB4M5

　　ROSEMOUNT雷达物位计5900SPSF4

　　罗斯蒙特温度变送器644H5J6M5

　　ROSEMOUNT液位计5301HA1H1N4AM00190IBE1C1

　　罗斯蒙特导波雷达液位计5301HA1H1N3AM0140ADNAM1C1

　　ROSEMOUNT温度变送器4

　　ROSEMOUNT雷达液位计5301HA1H1N3AM0230NAM1C1

　　罗斯蒙特导波雷达液位计3301HA14

　　罗斯蒙特温度变送器644HAE5J5M5

　　ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5

　　ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA

　　ROSEMOUNT压力变送器3051TA1A2B21AB4K5M5

　　罗斯蒙特雷达液位计5301HA1S4Q8C1

　　罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1

　　ROSEMOUNT导波雷达物位计5301HA1H1N3AM0230NAM1C1

　　罗斯蒙特液位计3301HA1S1V4AM0180BANAM1C1

　　罗斯蒙特雷达物位计54

　　本公司主要代理经销欧洲、美国等厂家的工控机电设备、编码器、泵阀、液位计、传感器、流量计、变送器、分析仪、PLC、温度计等各种工控自动化产品和仪器仪表。公司以提供的服务为宗旨，与国内各企业建立广泛合作伙伴关系。

　　美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计

　　美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器

　　美国ROSEMOUNT流量计，罗斯蒙特流量计

　　美国ROSEMOUNT变送器，罗斯蒙特变送器

　　美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计

　　美国ROSEMOUNT液位计，罗斯蒙特液位计

　　美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器

　　美国ROSEMOUNT物位计，罗斯蒙特物位计

　　美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计

　　美国ROSEMOUNT手操器，罗斯蒙特手操器

　　美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计

　　美国ROSEMOUNT导波雷达液位计，罗斯蒙特导波雷达液位计

　　美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器

　　美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器

　　美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计

　　美国EMERSON流量计，艾默生流量计

　　ROSEMOUNT导波雷达物位计是由导波杆向下引导微波脉冲到达物料表面后，部分信号被反射回来，通过测量信号发射到接收的时间差得出物位高度。通过天线发射并接收能量少且短的微波脉冲信号，信号以光速运行，这种测量方式可以在工业频率波段内正常使用，可以安装在各种金属、非金属或者管道内，可测量物体十分广泛，如各类液体、浆液原料以及颗粒类物料，皆可进行非接触式的连续性测量，现场环境恶劣，工况相对复杂，存在各种形式的干扰，造成虚假回波的情况下，导波雷达物位计依旧可以准确的分析出物位的正确回波。在测量时应注意，理论上当发射的微波脉冲测量返回后到达天线的位置即可，综合考虑现场环境，被测物料是否会腐蚀或者粘附天线周围造成影响。

　　罗斯蒙特导波雷达物位计。通过标定只得到物位与时间之间关系的若干点数据，需要根据这些数据拟合或插值得到物位与时间之间的关系表达式才能实现物位的测量。针对导波雷达物位计测量不同相对介电常数的物料，基于MSP430F5418 单片机信号处理系统，采用二阶 Lagrange 插值法对真实回波的Z大峰值点进行修正，并运用多项式拟合或者一阶 Lagrange 插值对标定数据进行处理。水位测量实验结果表明，对 72.4cm长的导波杆，测量范围从 30~57 cm 拓宽到 20~72 cm，测量误差由 1.0 cm 减小到 0.5cm。喷漆挡板模拟物位界面实验结果表明，对 250cm 长的导波杆，测量范围可达从导波杆法兰下表面 20 cm位置处到导波杆末端，减小了测量盲区，且测量误差不大于 0.5 cm。

　　导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播，遇到被测定介质，介电常数急变而引起反射，脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。

　　导波雷达液位计的优点

　　1 .功耗低。 GWR输出给导波探测器的信号能量小，是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路，使信号衰减保持在限度，能够测量介电常数低的介质液位，而且导波雷达的功耗小，所以采用回路电力而不是单独的交流电力，大幅度节省了安装费用。

　　2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响，所以计量器接收的返回信号的能量相应强，约为发射的能量的20% (既定的0.02mW] )，而且返回信号中的干扰性杂波信号小，除测量信号外

　　3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样，使用传输时间测定介质液位，从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同，不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响，比较回来的各种信号很难从杂波信号中检测出真液位信号，但是导波雷达只需要测量电磁波的传输时间，不需要信号的处理和识别。

　　4、光速的电磁波一定，不需要为了改变仪表范围而进行移动，不需要现场标定，只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整，构成时，需要连接24VDC的电源，提供每个罐的测定参数。

　　5 .介质密度的变化不影响测量，介质密度的变化影响浸渍在介质中的物体受到的浮力，但电磁波在导波中传播的影响没有。

　　6、雾和泡沫对测量没有影响，电磁波不会在空间中传播，雾不会引起信号衰减，泡沫也不会散射信号而失去能量。

　　7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。

　　膜状污垢是液面水平下降时，高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上，因此对测量几乎没有影响，但是架桥性污垢的形成会引起明显的测量误差，块状或条纹状的介质污垢附着在导波体上，或者桥接在两个导波体之间，在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如，浮动水平计等)等同，远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。

　　导波雷达液位计的功能特性

　　用导波雷达液位计测量液位是合适的方法

　　导波雷达液位计测量不受水箱形状的影响

　　导波雷达液位计不受介电常数、温度、压力、密度的影响

　　不受仓库表面变动、粉尘、蒸汽、泡沫的影响

　　导波雷达液位计的测量长度可以灵活改变，不需要标定

　　测定结果为高精度、再现性、高分辨率

　　测量范围是二十四米

　　适用介质温度范围-50 600

　　适用压力范围为40bar

　　导波雷达液位计有多种探针类型和材质

　　可以选择数字显示

　　导波雷达液位计的安装

　　1 )顶部直接安装，导波雷达的导波杆直接安装在容器的上端，安装方式有螺钉和法兰两种，一般插入容器内部的导波杆的长度在设计要求的测量范围内。

　　2 )安装测量筒，导波雷达的导波杆安装在测量筒的上端，测量筒连接到容器上，一般测量筒的侧方连接口的距离在设计要求的测量范围内。

　　导波雷达液位计原理

　　从波雷达发射的高频微波脉冲沿着探测单元传播，遇到被测量介质，介电常数急剧变化，引起反射，部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。

　　在容器中存在两种不同的介质，上层介质的介电常数小，下层介质的介电常数大的情况下，当高频微脉冲沿探针向上层介质传播时，由于该介电常数小，所以少的能量在该层的界面反射，大部分能量在上层的因此，导波雷达是一种可以测量两种不同介质的接口，其测量条件是上层介质不导电，或者介电常数比下层介质小10以上。

　　本文旨在通过实践来探讨电厂低压给水加热器上液位的测量，并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点，论述了导波雷达液位计在低压给水加热器上的使用优势，藉此给电力行业热工人士提供一些有价值的参考。

　　给水加热器的结构与功能

　　给水加热器是一种利用汽轮机抽汽加热给水，以提高热效率的加热设备，是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水，而不是直接将乏汽排入凝汽器，以充分利用乏汽的焓，降低冷源损失，同时减弱锅炉受热面的热应力。

　　加热器按汽水传热方式的不同，可分为表面式和混合式。目前，在火力发电厂中除了除氧器采用混合式加热外，其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同，表面式加热器又分为立式和卧式。

　　表面式给水加热器的特点，是加热工质（汽轮机的抽汽）与被加热工质（锅炉给水）相互不混合，通过管壁来传递热量。传热管内是给水，传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水，由疏水口排出。由于加热蒸汽通常都具有一定的过热度，为使给水温度达到所期望的值，同时加热面积尽可能的少，可设置一个过热蒸汽冷却段，以充分利用抽汽的过热度。蒸汽由汽相变为饱和水，同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段，管内给水大部分的焓升是由这一区段提供的。因此，具有凝结段的加热器是电厂用给水加热器的基本型式。

　　加热器中液位测量的重要性

　　加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在，给水不可能被加热到蒸汽压力下的饱和温度，不可避免地存在着一个端差。因此，给水端差（TTD = Terminal Temperature Difference）和疏水端差（DCA = Drain Cooler Approach temperature difference）是加热器的两个主要。给水端差和疏水端差的设置，直接影响到机组的率和运行的性。给水端差又称为上端差，是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差，是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。

　　图1  卧式表面式给水加热器结构实物

　　合理的给水端差的设置，能够有效提高热交换效率，是成本控制及盈利能力的重要组成部分。在实际运行中，给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定；加热器受热面结垢使传热恶化，增大了传热管内外温差；加热器内积聚了空气，不凝结的空气附在传热管表面形成空气层，妨碍了蒸汽的凝结放热，增大了传热热阻；凝结水或给水的部分或不经过加热器，而是从加热器旁路通过；凝结水位过高，淹没了一部分传热管，使传热面积减少。而给水端差过小，纵然可以提高热交换效率，但加热器长期处于过热状态，会大缩短使用寿命。由此可见，在日常操作中，维持合理的加热器凝结水位高度，从而找到热交换效率和设备寿命之间的平衡点，成为热工控制的首要任务。

　　加热器中液位测量的发展历程

　　给水加热器中存在高温、高压及大量蒸汽，恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段，从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。

　　磁翻板液位计又称就地水位计，是为传统的一种水位测量方式，至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理，根据加热器的设计温度、压力及水的密度，制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中，筒体中的水位和加热器中的水位等高，而筒体内浮子漂浮在水面上，即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转，通过小磁板两面颜的不同，来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术，但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化，凝结水的密度也发生变化，根据阿基米德浮力定律f浮=ρgV，当凝结水密度变化时，浮子浸没在水中的体积也发生变化，因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。

　　浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器，所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理，因此同样面临着测量精度差的问题。此外，浮筒液位计多数采用扭力管式测量原理，表头笨重且需要周期性的标定，给使用和维护带来了诸多不便。

　　图2  导波雷达液位计工作原理

　　随着差压变送器技术的发展和产品性价比的提升，差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器，还是采用单室平衡容器，对于测点位置的选取和安装都有较高的要求。因为，低加汽测可能工作在负压工况下，所以测量值波动大，影响到生产人员的正确操。此外，差压变送器的测量原理是:ΔP=ρgh,为达到地测量，需要对密度、温度及压力进行补偿。

　　导波雷达液位计采用的是时域反射原理（TDR原理，Time Domain Reflectometry）。导波雷达的工作原理，是由表头高频脉冲发生器产生电磁脉冲波信号，该信号沿着导波杆（探杆）向下传送，当遇到比此前传导介质（如空气或蒸汽）介电常数大的液体表面时产生反射信号，用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半，即代表被测介质表面到导波雷达液位计过程连接处的距离；通过给定的容器高度减去距离，计算得出液位的高度，从而达到对液位的测量。

　　导波雷达液位计的测量原理及优点

　　时域反射理论模型早在1939年就已建立，初用于电信业查找电缆断点。上世纪90年代中后期，部分液位计厂家致力于将TDR技术应用于工业仪表，称之为导波雷达液位计。导波雷达液位计问世后，随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关，可以用于测量液体、浆料和固体，也可以测出物位或某些工况下的液体界面。因此，当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时，是一种理想的物位测量仪表，几乎可以取代大多数物位计。当然，导波雷达液位计也同样面临着一些使用的限性，如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆，以及容器内的搅拌影响探杆的安装等。

　　做为一种探杆和被测介质相接触的接触式物位测量仪表，导波雷达液位计的选型重点集中于探杆形式。为此，各导波雷达液位计厂家研发生产出不同的探杆形式，以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计，就有多达22种探杆形式可供选择。

　　图3  单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图

　　那么，如何选用合适的探杆形式呢？首先，需要考虑探杆对温度和压力的耐受。其次，需要考虑电磁脉冲信号在探杆上传播的轨迹。

　　单式探杆（单杆、单缆）上信号轨迹呈逐步发散的状态。在信号的轨迹范围内，可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴，以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆（通常直径为8mm），电磁脉冲信号在金属杆上传播；其外侧是一根金属套管（通常直径为22mm），金属套管作为金属杆的屏蔽层，起到屏蔽外部的干扰信号及集中信号的作用，以提高信号的灵敏度，便于测量介电常数较低的介质。因此，采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响，是理想的一种探杆形式。同轴探杆的限在于，其量程受限，通常为6m左右，以及高粘度介质所形成的“搭桥”现象。

　　那么是不是说使用导波雷达液位计测量低压加热器液位，只需考虑到以上两点就了呢？实际上，还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验，选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下，电磁脉冲信号的传播在蒸汽中被衰减的情况。通常，导波雷达的测量原理可用以下公式来表示:

　　L=D – C0.t/2

　　L=液位高度

　　D=容器高度

　　C0=真空中的光速

　　t=发射信号和反射信号的时间间隔

　　在蒸气工况中，实际的液位以 L真来表示，实际的信号传播速度用C真来表示；仪表测量出的液位以L测来表示，那么:

　　L真=D – C真.t/2

　　L测=D – C0.t/2

　　因为C真L测。依据导波雷达液位测量值来控制凝结水的高度，所造成的实际影响是凝结水位过高，致使低压加热器内部分传热管被淹没在凝结水下，热交换效率下降，给水端差增大。

　　图4  7×S蒸汽探杆结构剖面图

　　通过实际的观察数据和相关的文献资料信息，在低压加热器的工况条件下，C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化，所以仅从改变仪表系数的方面来进行C真的修正，还是不能很好满足对测量准确度的要求。

　　对于C真进行实时的补偿，是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆，用于实时的C真补偿，其补偿的工作原理如下:

　　在蒸气探杆中，距离表头下方125mm处安装有一个蒸汽目标(Steam Target)，表头每秒会发送一个询问信号，该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时，电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:

　　C真=d/t问询，其中，d=125mm

　　获得C真后，导波雷达将以此值来进行真实液位值的计算，从而达到实时补偿的目的。

　　小结

　　综上所述，Magnetrol专利的蒸汽探杆，集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时，Magnetrol致力于同轴探杆的大规模推广，具有同轴探杆生产的规模优势，给电力行业用户带来了高性价比的产品。此外，Magnetrol专利的AURORA系列液位计，将磁翻板和导波雷达液位计集成为一体，提供了重要应用场合的现场和远传测量，减少了过程接口数量，避免了潜在泄露点，提高了使用维护的便利性。

　　瑞士ABB导波雷达液位变送器原装导波雷达物位变送器

　　MT系列导波雷达是目前世界上获得IEC 61508 用于SIL2和SIL3环境下的物位变送器。

　　导波雷达的自监控功能可以不间断的检测有可能引起失效或虚假信号的故障。 此设备别具特地将图像化显示并入到全数字化电子模块中。利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设置。为了便于在全世界范围内的调试， 菜单的语言有多种不同选项。微波脉冲通过刚性探杆或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无能量损失。

　　客户获益:微波不受温度, 压力, 比重和蒸汽的影响安装简单无活动部件连续不断的轻微挂料不影响测量适用于真空环境与非接触式雷达和超声波变送器不同, 无需担心发散角更多能量可以返回, 测量更无复杂设定, 不需要计算机和程序员嵌入式波形显示屏幕 (示波器)

　　适用行业:油气精炼制和生物技术电厂纸浆造纸钢铁化工食品和饮料海运

　　瑞士ABB导波雷达液位变送器厂家直销导波雷达液位变送器

　　MT5100

　　MT5100系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中.

　　利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设

　　置。综述

　　MT5000系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中。

　　利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设

　　置。 为了便于在全世界范围内的调试，菜单的语言有多种不同选项。 MT5000系列

　　导波雷达变送器在苛刻的应用工况下表现出的性能。 微波脉冲通过刚性探杆

　　或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无

　　能量损失。 多种腔体连接器和探杆形式可选，以满足不同工况需求， 例如缓冲

　　罐、加热器、成品罐和分离器。标准的探杆材质为316L不锈钢， 另外有其它材质

　　可供选择， 比如用在酸性或腐蚀性工况下的哈式合金和蒙乃尔材质。数据

　　特点只需一个过程接口就可以同时测量液位和界位图形化波形显示全数字化电子技术信号不足报警多种接液材质可选雷达波沿着导杆传播-消除需要回波和可限度减少信号损失无活动部件2线制回路供电长度由0.3~19.8米探杆类型有硬杆, 软缆和同轴

　　如有需求，请见:瑞士ABB导波雷达液位变送器原装

　　导波雷达液位计与其他雷达液位计相比，具有不同的工作原理，也有自己的优势和不足。用户尤其是采购人员了解这些信息，对于正确的选型重要。下面，就导波雷达液位计的原理和优缺点具体介绍如下。

　　一、导波雷达液位计的工作原理

　　导波雷达液位计的工作原理是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　而普通雷达液位计的工作原理是****—反射—接收。具体说来就是，雷达传感器的天线以波束的形式****电磁波信号，****波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。****及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。

　　计为Rada-21高频脉冲雷达液位计

　　二、导波雷达液位计的优缺点

　　1、导波雷达液位计的不足

　　（1）不适合用于测量腐蚀性和粘附性液体，也不适合用于食品等级要求较高的场合

　　从两种雷达液位计的不同工作原理，可知雷达液位计是非接触式测量，导波雷达液位计为接触式测量。所以，需要考虑介质的腐蚀性和粘附性，在食品等级要求较高的场合，也一般不用导波雷达液位计。

　　（2）导波雷达液位计的安装和维护不便

　　导波雷达液位计在测量时，过长的导波杆（缆）为安装和维护增加了不少困难。而且相比能够互换使用的普通雷达液位计，导波雷达液位计的导波杆（缆）的长度根据工况固定，一般不能互换使用。所以，一般来说，导波雷达液位计要比普通雷达液位计的选型和维护要繁琐的多。

　　（3）导波雷达液位计的测量距离受限

　　导波雷达液位计的测量距离不会很长，而普通雷达液位计在30~40m的罐体上应用比较常见，甚至可测到60m。

　　2、导波雷达液位计的优势:

　　（1）对波动较大介质的测量更稳定

　　在罐内有搅拌，介质波动较大的工况下，用底部固定的导波雷达液位计比普通雷达液位计更为稳定，优势也更为明显。

　　（2）更适于对小罐体内物料的测量

　　在测量小罐体内的物位时，由于安装测量空间小（或罐内干扰物较多），一般普通雷达的液位计不适用，而导波雷达液位计则不受限。

　　（3）导波雷达液位计不受介电常数高低的限制

　　普通雷达液位计和导波雷达液位计的测量原理都是基于介质介电常数的差别进行测量的，由于普通雷达液位计****的波是发散的，当介质介电常数过低时，信号太弱测量就会不稳定，而导波雷达液位计****的波是沿导波杆传播的，信号相对稳定。

　　此外，导波雷达液位计一般还有底部探测功能，可以根据底部回波信号的测量值加以修正，使信号更为稳定准确。

　　PS6X-222雷达液位计批发

　　1、液位传感器测量原理

　　导波雷达液位传感器利用时差实现液位测量，运用TDR(时域反射)原理，通过探头反射波和液位反射波之间的时间差来测量液位。

　　导波雷达液位传感器采用发射-反射-接收的方式，首先发射一个高频电磁波，电磁波会沿同轴线缆传播到法兰处，产生一个回波(顶部回波);然后电磁波继续沿导波杆传播，当电磁波碰到液面后，由于介电常数发生突变，会产生另一个回波(物位回波)，两个反射波都被设备接收。通过检测出的两个回波的时间差，即可计算出液面高度。

　　顶部回波和物位回波的时间差一般在10ns以内，若通过直接测量时间差来计算液位，则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求，为此采用等效时间采样的方法。

　　等效时间采样是指对频率很高的周期性或者准周期性被采样信号，以较慢的采样频率捕获被采样信号的样本，然后按照一定规律重新组合，得到与原信号相似的波形，从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说，毫秒级别内的液位变化是很小的，所以可以将乏燃料池的液位回波信号看为准周期性重复信号，也就适用于等效时间采样法。

　　2、液位变送器工作原理

　　液位变送器的主要功能是产生雷达波，并对返回的雷达波进行分析处理，得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波，脉冲波通过同轴线缆向外传输，经过法兰和液面时，各返回一个回波。脉冲采样控制电路会按照等效时间采样原理，以每个周期加ΔT的间隔控制高速采样门的开启，实现对回波信号的采样，通过放大电路对信号进行放大，得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值，此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能，整个系统耗电流低于3.5mA。

　　由以上描述可知，变送器的采样密度是由ΔT决定的，ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此，变送器的核心部件是脉冲发射、接收时间差校准模块，此模块的采样精度决定了液位测量回路的精度。
