　　液体储罐的高精度监测方案

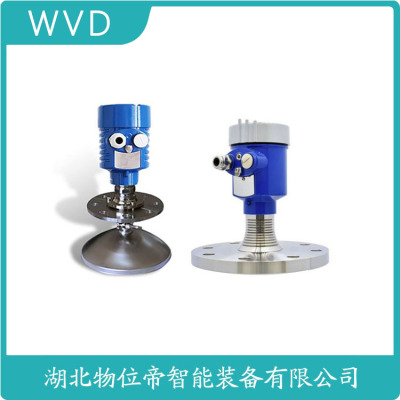

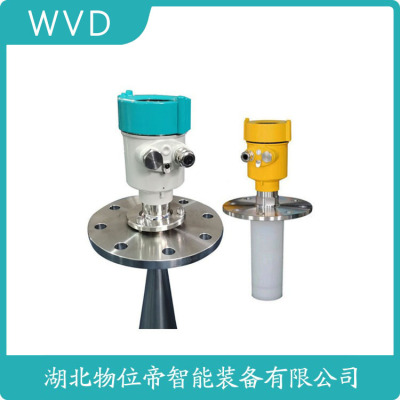

　　相比超声波仪表，雷达料位计不受蒸汽、真空或压力（10MPa）影响。某原油储罐应用显示，26GHz雷达在ε=2.1介质中保持±3mm精度。两线制设计功耗<4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法通过多点平均抑制液面波动，使动态误差降低80%。导波雷达（GWR）利用探杆穿透泡沫层，真实液位检出率>99%，特别适用于发酵罐等复杂工况。

　　概述

　　蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。

　　汽包液位测量的现状

　　目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。

　　1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。

　　2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。

　　3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。

　　综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。

　　导波雷达液位计测量原理及特点

　　1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。

　　2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。

　　3. 导波雷达液位计的选型及安装要求

　　选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。

　　安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。

　　导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。

　　4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。

　　导波雷达液位计在汽包液位计测量案例

　　在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。

　　三种仪表测量数据比较

　　总结

　　带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。

　　Rosemount 3300 液位变送器用于液位测量和界面测量，为液体应用提供了具有成本效益的解决方案。Rosemount 3300 没有可移动零件，无需校准，几乎不受工艺条件的影响。凭借自上而下的液位测量和界面测量，您可控制您的液位。

　　罗斯蒙特3302导波雷达料位计-3300系列

　　规格

　　工作压力全真空至 580 psi（全真空至 40 bar）工作温度-40 至 150°C（-40 至 302°F）通讯协议4-20 mA/HART、Modbus探头类型硬单线、分段单线、软单线、软双线、同轴型、带 PTFE 涂层的探头

　　特点

　　Rosemount 3300 可配备多种探头，以适应大多数应用

　　n 、直接的液位测量，几乎不受过程条件

　　的影响

　　n 无活动部件，维护量少且无需重新标定

　　n 利用 M*riable 液位与界面变送器，过

　　程穿孔更少，安装成本更低

　　n 两线制技术和用户友好的组态界面使得安装

　　和调试简单易行

　　n 变送器功能全面、易于使用，具有稳定的现

　　场性

　　n 高度的应用零活性，拥有广泛的过程连接、

　　导波杆类型和配件

　　罗斯蒙特3302导波雷达料位计-3300系列

　　测量原理

　　通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进

　　行液位物位测量。当微波脉冲抵达具有不同介电常数的介质

　　时，部分能量被反射回变送器。

　　变送器利用次反射的余波测量界面位置。在上层产品表面

　　未被反射的部分微波继续向下直达下层产品表面然后也被反射

　　回来。其波速取决于上层产品的介电常数。

　　发射脉冲与反射脉冲之间的时差被换算成距离，由此计算出总

　　体液位或界面位置。反射强度取决于被测产品的介电常数。介

　　电常数越高，反射强度越大。

　　RLRD704雷达物位计价格低的

　　Magnetrol麦格纳邱液位设备  700系列高性能导波雷达液位计 704、705、706

　　常用型号:

　　705-510a-110/7mr-a110-120 :

　　705-510A-110/7MA-A110-181:

　　705-51AA-110/7MS-A578-120 :

　　705-510A-110/7MS-A578-120:

　　705-510A-110/7MA-A110-110

　　正常货期:货期 8-10周，急需货期现货可以联系店主安排调货

　　Eclipse增强型705是采用具有性的导波雷达（GWR）技术，两线制， 24VDC回路供电的液位变送器。这个单一的变送器可以用于类型的探杆，并提供更强的性，正如SFF=91％的失效系数所表现的，允许它在SIL 3回路中使用。

　　Eclipse 705系列高性能导波雷达液位计

　　ECLIPSE导波雷达液位计的设计提供了远远超过许多传统技术的测量性能。该产品在工业上首次采用了的***外壳设计，它是把接线室和电子线路室分别安装在同一个平面上，***优化的倾斜角度更方便接线、组态和观察显示。

　　ECLIPSE 705变送器支持FDT/DTM标准与PACTware?PC端软件可以允许额外的配置和灵活的故障排除。

　　技术

　　导波雷达

　　Eclipse 705系列高性能导波雷达液位计

　　低功耗脉冲雷达 结合了时域反射原理 、等效采样（ETS）与现代化低功率电路等技术。这些原理与科技的集成创造了高速导波雷达 液位计。电磁脉冲通过导波管传播，它聚焦于能量，并产生比非接触式雷达更有效的系统。

　　可测量低介电常数介质（εr ≥ 1.4）

　　容积输出

　　连接/拆卸探杆轴套

　　可在蒸汽工况中使用及忽视泡沫

　　IS, XP与非易燃认

　　忽视挂料

　　原理

　　ECLIPSE导波雷达变送器是基于TDR技术。（时域反射原理）TDR利用导波（探杆）传播电磁脉冲信号。当脉冲到达介电常数高于其行进的空气（εr= 1）的液体表面时，一部分脉冲被反射。通过超高速计时电路来***测量信号传输的时间，从而实现对液位（固体料位）的***测量 更多导波雷达产品

　　Magnetrol主要产品:

　　1、MAGNETROL液位计

　　2、MAGNETROL变送器

　　3、MAGNETROL液位开关

　　4、MAGNETROL浮筒液位变送器

　　5、MAGNETROL磁浮子液位计

　　6、MAGNETROL热式气体质量流量计

　　7、MAGNETROL浮球液位开关

　　8、MAGNETROL超声波液位计

　　9、MAGNETROL液位变送器

　　Magnetrol型号产品名称型号

　　MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050 磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050

　　MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800 磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800

　　09-5129-001 | Magnetrol Sensor Amp Bd 传感器09-5129-001

　　09-5129/09-5126 | Magnetrol 2-bd Assembly09-5129/09-5126

　　Magnetrol XC35-1S40-CDHXC35-1S40-CDH

　　Magnetrol F10-1D22HM7F10-1D22HM7

　　Magnetrol F-XB73-4S30-BDQF-XB73-4S30-BDQ

　　Magnetrol F-C35-PS40-CDAF-C35-PS40-CDA

　　Magnetrol B35-PB30-FNAB35-PB30-FNA

　　870-102-00 | Magnetrol Pcb870-102-00

　　09-5131-001 | Magnetrol Pcb09-5131-001

　　810-0205-D01 | Magnetrol Level Switch Probe810-0205-D01

　　09-5125-001 | Magnetrol Control Board09-5125-001

　　345-3442-100 | Magnetrol Ultrasonic Xmotor345-3442-100

　　030-2409/2407 | Magnetrol 2-bd Assembly030-2409/2407

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　Magnetrol XF10-AD24-BDBXF10-AD24-BDB

　　MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7P1D5MDXNF91 G1/1000 H4050

　　2MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7E1B5MDXNF91 E1/800 H1800

　　Magnetrol浮子X4M1-AD1A-REAA-1111FY1212B080

　　Orion lnstuments浮球开关F9K-2400-070

　　Magnetrol浮球开关910-WMH2-010

　　Magnetrol液位计705-510A-110

　　Magnetrol传感器705-510A-100-WH

　　Magnetrol浮球式位面开MODEL:910-WMH2-010 SERIAL:43040-O1

　　Magnetrol液位开关B75-1B20-FAD

　　Magnetrol导波雷达液位计7MS-A118-125-WH

　　Magnetrol导波雷达液位计7MR-A110-116/704-511A-1400-1M

　　Magnetrol导波雷达液位计传感器705-510A-110-WH

　　Magnetrol导波雷达液位计7MS-A118-1260-1M/705-510A-210

　　Magnetrol液位计705-510A-110/7MS-A118-350TK

　　Magnetrol导波雷达变送器705-510A-A10/7MD-A11N-130

　　Magnetrol开关组件089-7401-110

　　Magnetrol流量变送器TA2-A1BO-131

　　Magnetrol流量变送器TMR-A23A-018

　　Magnetrol流量变送器TA2-A1BO-131/TMR-A23A-018

　　Magnetrol流量变送器TA2-01B1-130

　　Magnetrol液位变送器E3B-KG3A-H1C

　　Magnetrol液位变送器E3A-PG3C-H11

　　Magnetrol液位变送器E3F-KQ4C-H1F

　　Magnetrol液位变送器705-510A-110

　　Magnetrol液位装置089-8301-002

　　Magnetrol雷达液位计R82-510A-011

　　Magnetrol雷达液位计RAA-A440-100

　　Magnetrol磁翻板液位计2M1-AC1A-ACAA-1111-1N1BA2B-320

　　Magnetrol液位开关T31-002N-BOB

　　MAGNETROL水流开关F50-1A2C-CKP

　　Magnetrol液位开关T35-O02N-BOB

　　Magnetrol液位开关962-50AO-010

　　Magnetrol液位开关B4O-5C20-FAM

　　Magnetrol液位开关B40-5C20-R1M

　　Magnetrol液位开关B40-1B6O-R1M

　　Magnetrol液位开关335-AA1A-G5P

　　Magnetrol液位开关 355-510A-10B

　　Magnetrol液位开关C29-1B20-CLA

　　Magnetrol液位开关T20-1B2A-BKP

　　Magnetrol液位开关T31-002N-BOB

　　Magnetrol液位开关T31-004A-A4P

　　Magnetrol液位开关T35-002N-B01

　　Magnetrol液位开关TD2-8D00-0G1

　　美国MAGNETRO变送器706

　　美国MAGNETROL开关

　　美国MAGNETROL开关A10系列

　　美国MAGNETROL流量计

　　美国MAGNETROL流量开关F10

　　美国MAGNETROL指示器

　　Magnetrol流量开关TD2-8D01-OCO/TMC-A240-015

　　Magnetrol雷达液位计705-510A-110/7MA-A11

　　0-180

　　Magnetrol开关组件CDD（89-7401-124）Magnetrol,585593-03-001

　　Magnetrol液位计XT35-O02N BOB #1

　　Magnetrol浮球液位开关B73-1B30-BAR SN:596842-06-001

　　Magnetrol液位开关961-50AO-010/9A1-A11A-008

　　Magnetrol电路板Z31-2844-001

　　Magnetrol液位开关B73-2B30 585847-02-002

　　Magnetrol水洗流量开关XTD1-2D0O-OCO/TMD-A110-008 sn.6190

　　Magnetrol.C29-1N40-BCC NO608867-01-001

　　Magnetrol液位开关089-7401-200/DPDT

　　Magnetrol开关组件FDD（89-7401-097）Magnetrol,585593-02-005

　　Magnetrol开关组件BDR（89-7401-097）Magnetrol,585593-08-008

　　Magnetrol开关组件FDM（89-7401-098）Magnetrol,585593-06-001

　　Magnetrol液位开关B72-1B2O-FAR NO:588897-16-001

　　Magnetrol液位计705-510A-110/7MA-A110-080

　　Magnetrol雷达液位计704-511A-140/7MR-A118-116

　　Magnetrol导波雷达液位变送器704-511A-140/7MR-A118-106

　　Magnetrol水位变送器NO.705-510-110

　　Magnetrol导波雷达液位计（含不锈钢测量筒）705-510A-110&7MF

　　Magnetrol.K35-2B30-BNB NO 598354-01-002

　　Magnetrol流量开关F50-1B2F-FNT

　　Magnetrol液位开关NO B40-5C20-R1M 2085PSI SN.618908-14-O（

　　Magnetrol雷达液位计705-510A-110 7MS-A118-125 XS31-4C2B-（

　　MAGNETROL液位开关

　　MAGNETROL开关TD2-8DOO-OG2/TMC-A110-005

　　导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　特点

　　1、对蒸汽和泡沫有很强的抑制能力，测量不受影响；

　　2、不受液体密度，固体物料的疏松程度、温度、加料时的粉尘的影响；

　　3、低维护，高性能、高精度、高性，使用寿命长。

　　现场情况:介质:液化氨气，量程:10m，法兰:DN100，现场有磁翻板液位计现场显示。

　　分析:液化氨气属于易燃易爆介质，有毒，带腐蚀性，通常采用球形罐存储，压力约2.5Mpa，常温，介电常数小（1.6-1.9），一般带有导波测量管。

　　选型:导波雷达液位计，防爆，高压，标准DN100法兰

　　GDLD601-I41AMYNWL=10m

　　现场问题及原因分析:

　　问题1、现场磁翻板液位计与导波雷达物位计显示存在固定偏差40cm。

　　原因:如图:磁翻板液位计零点与导波雷达物位计零点不在同一个水平面，相差0.4m，选型时量程提供错误，应该选择10.4m。

　　解决:由于现场已生产，带压容器，不能将导波雷达物位计拆卸更改缆绳长度，只能将导波雷达

　　量程参数改为10.4m。更改后与磁翻板液位计除液位0.4m以下外显示一致。存在问题，容器内液氨液位降至0.4m以下后，导波雷达依然显示0.4m，不能归0。与使用厂家协商，可以接受。

　　问题2、现场仪表经常出现损坏现象。

　　原因:经检查，此罐为高压容器罐，压力约为2.5Mpa，由于导波雷达物位计的旁的其他仪表存在轻微渗露，导波雷达进线口没有拧紧，导致部分氨气进入电路板仓，腐蚀接线端子，致使仪表工作不正常。

　　解决:从新密封雷达旁边泄露仪表，拧紧导波雷达电气接口。

　　回声曲线图

　　结论:由于测量液化氨气存在高压、腐蚀、有毒、挥发、介电常数小等工况，但只要我们选型正确，由回声曲线图可知，可以满足现场高精度、测量的需求，而且通过应用该仪表，有效地降低了职工劳动强度，消除了事故隐患，为地面系统的平稳控制提供准确依据和数据。

　　罗斯蒙特导波雷达液位变送器产品描述:

　　Rosemount™ 5300 液位变送器 - 导波雷达

　　Rosemount 5300 液位变送器适用于具有挑战性的液体、浆体和固体测量，在液位和界面应用中提供的性和性。Rosemount 5300 具有安装简便、无需标定等多种优势，且不受过程条件的影响。该雷达通过了 SIL 2 认，因而成为您应用的首要选择。其坚固的结构和内置的强大诊断功能将使您能够专注于您的重要部分——工厂。

　　罗斯蒙特导波雷达液位变送器规格:

　　精度

　　± 3 mm (0.12 in.)

　　可重复性

　　± 1 mm (0.04 in.)

　　测量范围

　　大 50 m（164 ft）

　　工作压力

　　全真空至 345 bar（全真空至 5000 psi）

　　工作温度

　　-196 至 400 °C（-320 至 752 °F）

　　通讯协议

　　4-20 mA/HART®、Foundation™ 现场总线、Modbus®

　　SIL 2 IEC 61508 认

　　防溢出保护经过 TÜV 测试和 WHG 认

　　诊断

　　增强型诊断功能可执行前瞻性维护

　　探头类型

　　硬单线、分段单线、软单线、硬双线、软双线、同轴型、带 PTFE 涂层的探头、蒸汽探头

　　质保

　　长 5 年

　　罗斯蒙特导波雷达液位变送器功能:

　　1.直接切换技术可提高灵敏度、提升性并扩大测量范围

　　2.Ultra-thin layer detection through Pe-in-Pe technology

　　3.信号质量能够让您以前瞻性的方式使用液位仪表

　　4.探头末端探测功能可提高液位测量的性

　　5.动态蒸汽补偿能提高工厂的热耗率

　　6.校验反射器可实现*的液位变送器校验
