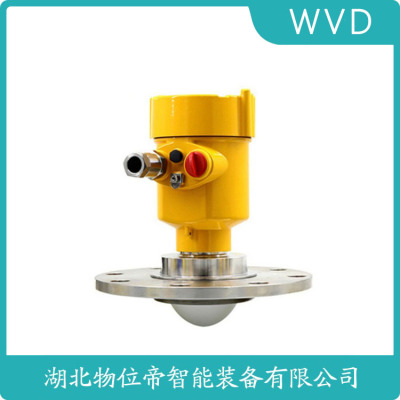

WP-8080-H6600雷达式料位计
固体物料测量的特殊挑战与解决方案
粉煤灰等低介电常数（ε=1.5-2.5）物料需选用80GHz雷达，发射角＜4°的聚焦天线增强信号反射。某水泥厂实测表明，26GHz雷达在生料粉仓中的回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境推荐使用空气吹扫法兰（0.2-0.5MPa洁净空气），防止天线积灰。最新自适应算法可过滤料堆斜面引起的多重回波，有效测量范围扩展至50m。料仓进料时，频率调制技术能区分下落物料与真实料位，抗干扰能力提升60%。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
应用:高温环境测量块料或颗粒测量范围:30米
过程连接:法兰
介质温度:-40～500℃
过程压力:常压
精 度:±5mm
重 复 性:±2mm
频率范围:26GHz
防爆等级:Exd ⅡC T4 Gb
防护等级:IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
WP-8080-H6600雷达式料位计
VIB63.GXANDRANX L=1000MMVIB63.CXAGDZKMX L=1000mm
VB-E.60RD
CAP63.XXENCRKNX L=200mm
SWING63XXGBVXPR L=1500mm
SWING63XXGBVXPT L=1500mm
SWING63.DANAVXUR L=150mm
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
WP-8080-H6600雷达式料位计
