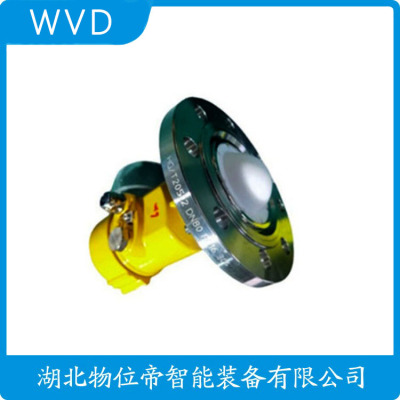

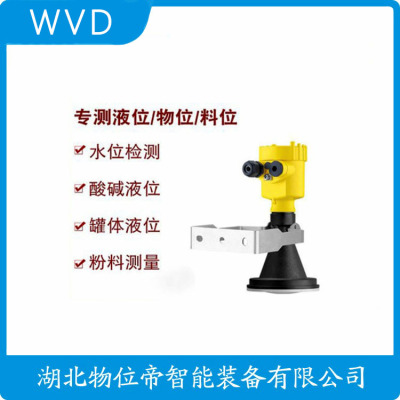

GDRD58-PHGPHE2BAMA雷达物位计厂
雷达物位传感器的测量原理
雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。
雷达物位计作为一种基于微波技术的非接触式测量工具，不仅在传统行业中巩固了其，还在新兴领域展现出巨大潜力。随着技术的不断进步和，雷达物位计的应用前景将更加广阔。
1.雷达物位计的工作原理
雷达物位计主要利用电磁波（通常为微波）的反射原理进行工作。当雷达装置发射出的微波脉冲遇到被测介质表面时会发生反射，雷达接收到反射波后，通过计算发射波与接收波之间的时间差或相位差，进而确定物位高度。根据雷达波传播方式的不同，雷达物位计可分为导波雷达（GWR）和非导波雷达（如时域反射法TDR和调频连续波FMCW）两大类。
2.技术特点与优势
非接触测量:雷达物位计无需直接接触介质，避免了测量元件的腐蚀和磨损，适用于高温、高压、有毒、易燃易爆等恶劣环境。
高精度与稳定性:微波穿透性强，几乎不受温度、压力、蒸汽、粉尘等因素影响，能提供稳定的高精度测量。
广泛适用性:无论是固体颗粒、粉末、液体还是浆料，甚至是界面测量，雷达物位计均能胜任，覆盖了从储罐、反应釜到料仓等多种容器类型。
易于安装与维护:非接触式设计简化了安装过程，减少了维护需求，降低了总体运营成本。
3.应用实例
电力与能源:在燃煤发电厂的灰库、脱硫塔等环节，雷达物位计用于监测粉煤灰、石膏浆液的物位，确保合规及设备正常运行。
食品饮料:在糖浆、酒精、油脂等存储罐中，雷达物位计因其卫生没污染的特性，成为测量工具，食品。
水及污水处理:雷达物位计在污水处理池、净水厂蓄水池等设施中，准确测量水位，优化水资源管理。
4.未来发展趋势
随着物联网（IoT）、大数据和人工智能技术的结合，雷达物位计正朝着更智能、更集成化的方向发展。智能算法的应用使得雷达物位计能够自我学和适应复杂工况，提供好的诊断和预测性维护服务。此外，小型化、低功耗设计以及远程无线通信技术的发展，也为雷达物位计在远程监控和无人值守站点的应用开辟了新的可能。
——Shenzhen Jiwei Automations Ltd.——
百 · 科
雷达物位计作为一种的非接触式物位测量仪表，其工作原理基于电磁波的传播和反射特性。
本文将详细介绍计为Rada-11雷达物位计的工作原理，包括发射雷达波束、波束与物体互作、检测反射波时间、计算物位高度、显示输出结果等方面，并探讨其在多种应用环境中的表现以及高测量准确度的特点。
Rada-11雷达物位计
一、发射雷达波束
计为Rada-11雷达物位计通过内置的发射器向目标物体发射高频雷达波束。
这些波束通常以脉冲或连续波的形式发射，具有特定的频率和波形。
发射的雷达波束在空间中传播，直到遇到目标物体。
二、波束与物体互作
当雷达波束遇到目标物体时，部分波束能量会被物体表面反射回来。
反射的波束能量取决于物体的材质、形状、大小以及表面特性等因素。
物体的不同特性会对反射波束产生不同的影响，这也是雷达物位计能够区分不同物体的关键。
当雷达波束遇到目标物体时，
部分波束能量会被物体表面反射回来
三、检测反射波时间
雷达物位计通过内置的接收器检测反射回来的波束。
接收器会记录从发射波束到接收反射波束的时间差。
这个时间差与雷达波束的传播速度（即光速）相乘，可以得到雷达波束与目标物体之间的距离。
四、计算物位高度
基于接收到的反射波时间，雷达物位计可以计算出目标物体的距离。
在物位测量中，这个距离即为物位高度。
通过一定的算法和数据处理，雷达物位计可以将这个距离转换为实际的物位高度值。
基于接收到的反射波时间，
雷达物位计可以计算出目标物体的距离
五、显示输出结果
雷达物位计通常配备有显示模块或通讯接口，用于将计算得到的物位高度值进行显示或输出。
用户可以通过显示模块直接查看当前的物位高度，也可以通过通讯接口将数输到上位机或控制系统进行进一步处理和分析。
六、多种应用环境
计为Rada-11雷达物位计凭借其的性能，适用于多种应用环境。
无论是室内还是室外，无论是液体还是固体物料，雷达物位计提供的物位测量解决方案。
同时，雷达物位计还具有一定的抗干扰能力，能够在复杂的电磁环境中正常工作。
Rada-11雷达物位计凭借其的性能，
适用于多种应用环境
七、测量准确度高
雷达物位计的测量准确度高，通常可以达到毫米级甚至更高的精度。
这得益于其采用的高频雷达波束和的信号处理技术。
高频雷达波束具有较短的波长和较好的穿透能力，能够更准确地测量物体的距离和高度。
同时，计为Rada-11雷达物位计还采用了一系列算法和校正方法，以消除环境因素和干扰对测量结果的影响，从而提高测量准确度。
计为Rada-11雷达物位计还采用
了一系列算法和校正方法，以消除
环境因素和干扰对测量结果
的影响，从而提高测量准确度
八、原理总结
综上所述，雷达物位计通过发射雷达波束、检测反射波时间、计算物位高度等步骤实现对目标物体的非接触式测量。
其工作原理简单明了，同时具有较高的测量准确度和广泛的应用范围。
在实际应用中，雷达物位计已成为许多行业进行物位测量的重要工具之一。
工作频率100MHZ～1.8GHZ测量范围杆式、双杆式:0～6m重 复 性±3mm分 辨 率1mm采 样回波采样55次/s响应速度>0.2S（根据具体使用情况而定）输出信号4～20mA精 度<0.1%通讯接口HART通讯协议过程连接G1-1/2法兰DN50，DN80，DN100，DN150过程压力-1～40bar电 源24VDC(±10%),纹波电压:1Vpp耗 电 量max22.5mA环境条件温度-40℃～+80℃防护等级IP68防爆等级EXiaIICT6电缆入口2个M20×1.5(电缆直径5--9mm)
GDRD58-PHGPHE2BAMA雷达物位计厂
(1)当测量液态物料时，传感器的轴线和介质表面保持垂直;当测量固态物料时，由于固体介质会有一个堆角，传感器要倾斜一定的角度。(2)尽量避免在发射角内有造成假反射的装置。要避免在距离天线近的1/3锥形发射区内有障碍装置(因为障碍装置越近，虚假反射信号越强)。若实在避免不了，建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度，使传感器较容易地将虚假信号滤出。(3)要避开进料...
导波雷达液位计在工业生产中经常被用到，因其的性能被大众所接受，它有维护成本低、检测性能强、测量精度*、性高、使用年限长等优点。设备的所发射出的信号不受环境、大气等影响，所以可在多种介质中使用，比如高温、高压、蒸汽状态、挥发性气体、粉尘、真空环境等。
多种条件下使用导波雷达液位计反馈上来的使用数据得出，可连续供电作业*度高，相比其他液位计不用经常人为维护。今天笔者要和大家分享的是如何在锅炉中使用导波雷达液位计，锅炉内高温、高压需要利用液位计测量内部的液位情况来其。利用导波雷达液位计可解决、读数准确、维护简单几种解决的问题。
在某些锅炉上，每台锅炉安装至少需要安装两个相互独立的水位表，所以每台锅炉也需要配置两个导波雷达液位计。这样才可以符合锅炉运行的要求。导波雷达液位计需要利用石英管来观察炉中的液位变化，但连接管道和阀门需要打开，来提高检测*度。安装的时候需要探头、传感器的干燥清洁，如果发生污染不可以用湿毛巾擦拭，需用酒精去污。
虽然许多城市还没有关于锅炉液位计的标准规定，但至少需要安装一个直观的液位计，并搭配安装观测的导波雷达液位计。如果是大型复杂的锅炉成套设备还需要重新设计规划导波雷达液位计，根据设计图来安装。
一般情况下锅炉用的导波雷达液位计有这几种故障:
2.探头、传感器故障，遇到这种情况就需要重新调整设备的高度，检测几组数据之后确定位置。
3.天线等受污染或外力损坏。受污染的天线可以用酒精清洗。外力损坏的就需要更换配件，重新调试后使用。
HD-D800雷达物位计利用微波信号进行测量，其原理是发射微波脉冲至介质表面并接收反射回来的信号，通过分析回波的时间差来确定液位的高度。这种技术不受介质变化的影响，即使在高温高压、蒸汽、泡沫、粘稠物质等恶劣环境下也能稳定工作。
在原油脱盐过程中，HD-D800雷达物位计可以准确监测到油水界面的变化，为操作人员提供的数据支持。
具体来说，HD-D800雷达物位计的应用带来了以下几方面的优势:
1、 提高测量精度:由于HD-D800雷达物位计采用高频微波信号，其测量精度高达毫米级别，这对于控制油水界面的位置具有重要意义。
2、 增强过程控制:准确的液位信息有助于优化脱盐过程，减少能源消耗，提高原油的处理效率和质量。
3、 降低维护需求:非接触式测量避免了传统仪器因接触介质而产生的腐蚀、污染等问题，大大减少了维护成本和停机时间。
4、 提升水平:HD-D800雷达物位计能够及时发现异常情况，如液位过高或过低，从而避免溢油或其他潜在的风险。
5、 适应性强:无论是在海上平台还是陆地油田，HD-D800雷达物位计适应各种复杂的工作环境，确保测量的稳定性和性。
HD-D800雷达物位计在原油脱盐工艺中的应用不仅提升了液位监测的技术水平，也为整个石油加工过程的效率和性带来了显著的提升。
GDRD58-PHGPHE2BAMA雷达物位计厂
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，天线积灰。多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
新产品的出现，在一定程度上会让我们忽视原先的产品。智能就是那个被忽视的产品。智能雷达物位计，我们可以称为低频版雷达物位计，它的发射频率为6GHz，其原理也是基于时间间隔原理设计的。
目前来看，智能雷达物位计是连续测量方式。它适用于腐蚀性液体的测量、有挥发性质液体的测量以及温度压力变化大液体的测量。它的天线主要有三种，即棒式天线、喇叭口天线和全密封天线。天线不同，智能雷达物位计在罐内的安装也略有不同。
一般来说，三种天线在罐内安装的时候，尽量要与介质保持垂直，避免波束指向罐壁。这是三种天线安装的共性。此外，三种天线在安装的时候，还各有其特性。
就棒式天线而言，为了减小温度对雷达物位计的影响，对接法兰连接处使用弹簧垫圈且天线发射点伸出安装短管。
就喇叭口天线而言，喇叭天线也伸出安装短管，必要的时候可以使用天线延伸管。
说完了雷达物位计天线，我们再说一下产品的安装问题。为了提高雷达物位计的准确性和稳定性。安装时，我们要注意以下几个方面:
，连接雷达物位计之前，我们要确认罐内无有害介质，无压力。
第二，选择合适的位置拧紧螺纹或者固定好法兰。如果有必要，需更换密封圈。
第三，进行液位调整时，我们要选择空罐的时候或液位刚好覆盖罐底的时候。
未来，随着技术的发展，新产品的出现，智能雷达物位计可能在市场并不占据一定的优势，但是，小编要提醒大家的是，每一款产品都有其优势，大家在选择的时候一定不要盲目，看更多产品，了解更多型号，才能让我们选择到经济实惠且性能的产品。
