GDRD58-IPGPLE2DGMA雷达物位计供应
安装规范与测量精度保障
传感器安装应避开进料口，最小盲区为0.3-0.5m（视型号而定）。喇叭天线与罐壁距离＞200mm，倾斜度＜3°以确保波束垂直。某溶剂储罐实测显示，5°安装倾斜会导致1%的满量程误差。导波雷达的探杆需保持垂直，每米弯曲度＜1mm。最新电子水平仪集成设计可实时显示安装角度偏差，辅助调校精度达0.1°。定期校准建议采用靶板法，在空罐状态下验证参考距离误差应＜0.05%FS。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
GDRD58-IPGPLE2DGMA雷达物位计供应
雷达物位计是一种常用的物位仪表，具有测量、性能稳定、性高、维护简便、适用范围广等优点。智能雷达物位计，雷达液位计要想正常的发挥自己的功能，基本的安装方法是大家要掌握的。那么雷达物位计在哪些场合?现场安装都需要注意什么?就让青天仪表的工程师们为您详细解答，一起来学吧~
雷达物位计的应用场合都有哪些?
1、石化行业:如(采油厂)的原油、污油、污泥、污水(油田)的沉降罐、污水罐、钻探泥浆罐(液化气站)的液化天然气、冷凝水(储油库、生物柴油厂)的汽油、柴油、焦油、地沟油(复合肥厂)的尿素熔融液、氨水(化工厂)的各种化工产品、高温高压、高腐蚀性盐酸、有毒产品液氯、结晶产品苯酐。
2、电力行业:如(电厂)的粉煤灰料仓、脱硫、润滑油、泥浆、原煤仓、燃料仓、储水池、废气净化罐、灰库、油箱。
3、水泥行业:如(水泥厂)的散装成品的水泥仓、原煤仓、煤灰、生料均化库、熟料库、炉渣存储库。
4、钢铁行业:如(炼钢厂)的铁石矿、石灰石生料、石灰石熟料、煤粉、原煤仓(铝厂)的炭粉、铝矿石、煤粉。
5、煤炭行业:如(洗煤厂)原煤、精煤、煤渣、煤粉、含煤污水冶金行业等等..........

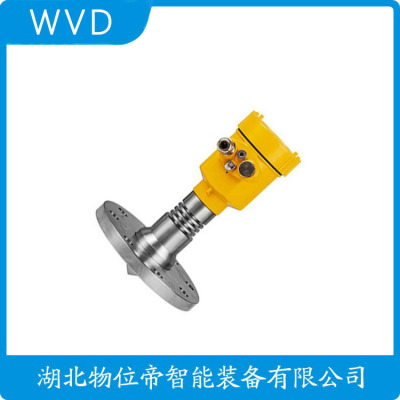

雷达物位计是过程控制自动化领域十分重要的连续控制物位仪表，广泛应用在电力、石化等行业。其主要是由发射装置、接收装置、信号处理器、天线、操作面板、显示面板、故障报警器等部件组合而成。与超声波液位计类似，雷达物位计的工作原理也是基于发射、反射、接收三个步骤来进行的，即雷达物位计的天线以波束的形式发射电磁波信号，该发射波在遇到被测物料表面后产生反射，而反射回来的回波信号仍由同一天线进行接收，接着，信号会经过智能处理器计算出介质与仪表探头之间的距离，再将数据送至终端显示器进行显示、报警、控制等后续工作。
为适应不同介质和工况的不同需求，计为现有以下不同型号的雷达物位计与之相匹配:
Rada-11低频脉冲雷达物位计:采用杆式天线，PP、PTFE材质，抗腐蚀性强；
Rada-21高频脉冲雷达液位计:可配置小喇叭天线，适用于小容器和较小导波管的测量；
Rada-22高频脉冲雷达料位计:瞄准器的采用，有效提高了倾斜固料测量的性；
Rada-31调频连续波雷达物位计:采用高频的双核处理技术，使回波信号处理更，更。
雷达物位计的原理是发送高频脉冲进行 物位测量。测量度高，性强，复杂工况存在虚假回波的情况下，也可以准确的识别出物位的回波。
雷达物位计有很多种叫法，如液位计，料位计，其 意思大致相同是一样的。唯一的区别是根据
测量 介质不同进行区分。其中雷达物位计 可对固、液体进行测量 ，料位计则是测量固体，液位计 则是测量 液体。
型号上雷达物位计又可以分为普通和智能型以及防腐型。通常 测量液体选择导波型，测量固体和粉尘类选择智能
型，测量 盐酸，硫酸等含腐蚀性物质选择抗腐蚀型。
GDRD58-IPGPLE2DGMA雷达物位计供应

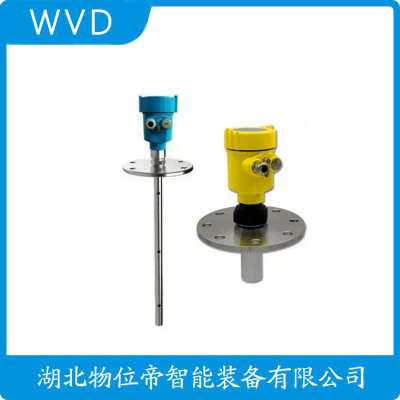

导波雷达液位计是为液位测量和控制系统中应用而研发的新型雷达液位仪表，可以用于指示和控制液位，可以满足大多数情况的液位测量，测量准确度高，导波雷达液位计工作原理运用了时域反射与ETS等技术。液位计变送器模块可以发射特定频率的高频窄电磁波，该电磁波沿着传感器的导波杆或钢缆传播，当发射的电磁波遇到不同的介电常数的介质表面时，电磁波会被反射回来。通过等效时间采样技术将纳秒级的传导时间放大为毫秒级别的等效时间，再采用目标识别等复杂的算法处理，并对存在的虚假回波进行有效抑制，从而实现了对液位的测量。
导波雷达液位计是一种采用直接接触的方式，将传感器导波杆或者钢缆浸入被测介质进行测量的液位仪表。液位计运用了时域反射原理，变送器模块部分产生一定频率的电磁信号沿导波传感器传播，遇到不同介电常数的介质时产生反射，单片机通过算法可以得到待测液位高度。因此，在用导波雷达液位计测量液位时，液位的变化会引起传感器特征阻抗改变。这种改变产生的反射信号通过电路采集进行捕捉后，加以处理从而得到所测的液位高度。
导波雷达液位计主要具有以下优点 :
（1）液位计的电磁波沿同轴射频电缆和导波杆或者钢缆传导，衰减程度小，功耗低，电磁波能量集中，不易扩散，抗干扰能力很强，高准确度可达±3mm。
（2）可以测量各种低介电常数的介质，介电常数的大小只影响回波幅度大小，对测量数据无影响。
（3）雾气、泡沫等引起的散杂信号对测量无影响。对于具有挥发性气体、泡沫、液位表面波动、挂料、结垢、沸腾、介电常数或密度经常变化的测量工况，都可以有效进行测量。
（4）测量不受介质密度、导电率和温度的影响，适用于高温高压工况下的测量。
（5）具有维护量小，现场调校方便，性能稳定、等优点。
