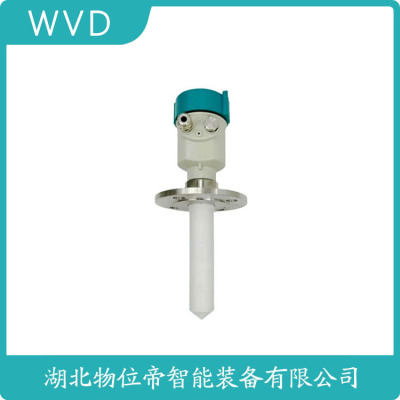

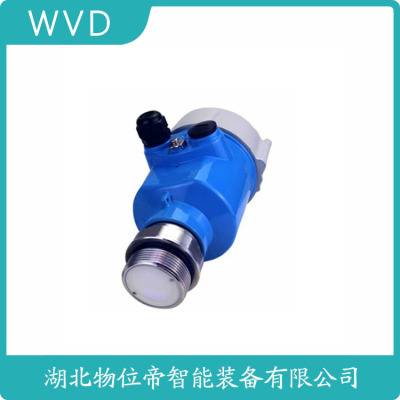

GDGW51导波雷达物位计厂家
导波雷达液位变送器是将发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。YYD800系列导波雷达液位变送器即使在工况比较复杂,存在虚假回波的情况下,其用的微处理技术和调试软件也可以准确的分析出物位的回波。
输入
天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速
因空罐的距离E已知,则物位L为:
L=E-D
输出
通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。
应用介质:
YYD800系列导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法,并可在工业频率波段范围内正常工作。波束能量较低,可安装于各种金属、非金属容器或管道内,对人体及环境均无伤害。
产品简介:
YYD800系列智能雷达物位仪表
类 别
YYD801
YYD802
YYD803
应 用
过程条件简单,腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
存储或过程容器腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
适应各种存储容器或过程计量环境,液体、浆料、固体
比如:
原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒
测 量 范 围
20米
20米
35米
过 程 连 接
螺纹
法兰
法兰
过 程 温 度
-40-130℃
-40-150℃
-40-250℃
过 程 压 力
-1.0-3bar
-1.0-20bar
-1.0-40bar
重 复 性
± 3mm
± 3mm
± 3mm
精 度
0.2s(根据具体使用情况而定)
电流信号:4…20mA
精度 : DN25,过程压力 -1 ... 40bar。不导电的介质只能部分反射微波能量。不被反射的能量穿越介质,在与第二种液体的相位边界得到反射。此效应被用于分离层测量。您可以很方便地在VEGAFLEX 上通过操作工具来选择此项功能。
当近距离观察时,一个在工厂车间里看似像完整系统的东西很少是一个整体:每一套生产设备的背后都隐藏着来自不同制造商的机械、电气、电子和软件组件。一台机器或整个系统的维修或维护效率在很大程度上取决于所需数据的可用速度。是否在资料堆中的文件夹内费力地找寻文件?作为该联盟(简称DDCC)的创始人之一,物位和压力测量仪表制造商 VEGA 与过程自动化领域的zhiming企业共同开发出新型“DIN SPEC91406”。如果该联盟的计划得以成功实施,那么,传统意义上的铭牌很快就会被废除。转换后,公司里的每个员工都拥有相同的*新数据,可以做出正确和合理的决策。
VEGA雷达液位计,威格雷达液位计
VEGA导波雷达物位计,威格导波雷达物位计
VEGA超声波液位计,威格超声波液位计
VEGA音叉振动开关,威格音叉振动开关
VEGA控制器,威格控制器
VEGA超声波物位计,威格超声波物位计
VEGA物位计,威格物位计
VEGA压力变送器,威格压力变送器
VEGA分析仪,威格分析仪
VEGA差压变送器,威格差压变送器
VEGA辐射测量液位计,威格辐射测量液位计
VEGA显示器,威格显示器
VEGA雷达物位计,威格雷达物位计
VEGA液位计,威格液位计
VEGA液位计VEGACAL63 CL63.CXFGAXKMXX
VEGA分析仪VEGAMET341 MET341.X
VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX
VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX
威格导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX
VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM
威格雷达液位计VEGAPULSC21 PSC21.XGBHB
威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW
VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXX
VEGA分析仪VEGAMET861 MET861.SC
威格导波雷达液位计VEGAFLEX82 FX82.AXATFFHXKMXX
VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA导波雷达物位计VEGXHXKMXX
VEGA物位计VEGAPULS31 PS31.XGMHB
威格物位计VEGAPULS67 PS67.XXBXXHKMXX
威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX
VEGA超声波液位计VEGASONS62 SONS62.E
VEGA超声波液位计VEGASON62 SN62.XXAGVDMXX
威格超声波液位计VEGASONS61 SONS61.E
VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX
VEGA液位计VEGASWING63PT
威格液位计VEGAWAVE62 WE62.XXTGDRKMX
VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX
VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX
威格音叉振动开关VEGASWING51 SG51.XXSGATPVL
VEGA显示器VEGADIS81 DIS81.ACIANNAAX
VEGA控制器VEGAMET624 MET624.
VEGA雷达物位计VEGAPULS66 PS66.XXHFEHHAMAX
VEGA雷达物位计VXBXATAMXHA
VEGA控制器VEGAMET381 MET381.CX
本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题,通过多年的努力,公司以雄厚的技术实力和良好信誉,与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系,为客户大大减低采购成本,提供原装。我们的优势供应产品:HEIDENHAIN海德汉、BECKHOFF倍福、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、AB模块、艾默生EMERSONliuliang计、MTS位移传感器、VEGA液位计、KRACHT齿轮泵、图尔克TURCK传感器、皮尔磁PILZ继电器、易福门IFM传感器。
威格导波雷达液位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。对蒸汽和泡沫有很强的抑制能力,测量不受影响。威格导波雷达液位计常见故障案例分析与处理——测量数据无变化,拉直线:检查导波雷达液位计的参数设置,并查看回波曲线,发现无回波。将装置抽出,检查钢缆表面是否有异物附着,钢缆与底部重锤、钢缆与顶部连杆是否松动,导波筒内壁是否有杂物,四氟聚乙烯挡片是否脱落,发现钢缆与顶部连杆存在松动情况,导致导波头接收不到返回的信号,无法进行液位计算,是此次测量失败的主要原因。紧固并回装上电,曲线恢复正常。钢缆与顶部连杆安装松动,回波信号无法正常回传至导波头,影响液位测量。
VEGA导波雷达液位计。无论是在工业生产还是在日常生活中,对于液位测量如河流和湖泊水箱测量等,是在工业生产领域,水平测量具有ue的重要作用。在油田、化工等领域已广泛应用液位计来测量液位,可以掌握实际的液位值水平,从而生产的运行为经济核算提供依据。在当前水平测量中,测量精度是*重要的,无论是小型集装箱、大型油罐还是河湖水库。使测量误差很小的液位,也会造成很大的误差的容量值。tigao液位测量系统中液位测量的精度是重要的。导波雷达液位计的设计,包括同轴电缆的机械部分和同轴导波探头,用作液位传感器使用。同轴电缆用于连接导波电路和同轴波雷达液位计波导杆,通过调节同轴电缆的长度,可以安装在液位计上远离水箱,方便工作人员液位监测;同轴导杆安装在波浪顶部的液体槽中插入待测液体中,末端到槽底,用于测量液面高度。
JZ-RD600导波雷达物位计
JZ-RD600概述:
导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离,探头发出高频
脉冲遇到物料表面时发射回来被仪表内的接收器接受,并将时间信号转化为物位信号。
输入:
发射的脉冲信号沿缆绳传递至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别,
距离物料表面的距离D与脉冲的时间行程T成正比。
输出:
通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4~20mA输出。
产品简介:
类别 MLRD601 MLRD602
应用 液体、固体小颗粒及粉体 液体、固体小颗粒及粉体
测量范围 20米(可扩展至30米) 6米
过程连接 螺纹、法兰 螺纹、法兰
过程温度 -20~550度 -20~550度
过程压力 -1.0~40bar -1.0~40bar
精度 小于0.1% 小于0.1%
分辨率 1mm 1mm
重复性 ±3mm ±3mm
频率范围 100MHZ~1.8GHZ 100MHZ~1.8GHZ
防爆防护等级 Exd ll BT4/IP68 Exd ll BT4/IP68
信号输出 4~20mA/HART(两线) 4~20mA/HART(两线)
产品选型:
JZ-RD60 仪表型号,探头类型,长度,材质 防爆 过程连接/材质 过程温度 外壳/防护等级/天线防护等级 电缆接口 现场显示 编程器 要求 探头长度
1 6mm 缆式探头35000mm 不锈钢
2 10mm 缆式探头6000mm 不锈钢
3 同轴 双杆 6000mm 不锈钢(法兰安装)
P 非防爆型
I 隔爆型
1 G1-1/2A螺纹 PN40不锈钢
2 法兰DN50 PN40C DIN250I/不锈钢
3 法兰DN80 PN40C DIN250I/不锈钢
4 法兰DN100 PN16C DIN250I/不锈钢
5 法兰DN150 PN16C DIN250I/不锈钢
1 Viton/-20~130度
2 Kalrez/-40~150度
3 Viton/-40~250度 带散热片
4 陶瓷/-40~550度 带散热片 A铝/IP67
M M20X1.5
N 1/2NPT
Y 带
N 不带
Y 带
N 不带
W 无
Y 有 L=米
技术创新与发展趋势
79-81GHz频段提升角分辨率至0.5°,MIMO技术实现三维成像(精度±1mm)。太赫兹雷达(300GHz)适用于纳米粉体测量。AI算法自动优化参数,调试时间缩短90%。数字孪生技术虚拟校准,寿命预测准确率>95%。5G IIoT版本支持毫秒级刷新与云协同控制。
1、液位传感器测量原理
导波雷达液位传感器利用时差实现液位测量,运用TDR(时域反射)原理,通过探头反射波和液位反射波之间的时间差来测量液位。
导波雷达液位传感器采用发射-反射-接收的方式,首先发射一个高频电磁波,电磁波会沿同轴线缆传播到法兰处,产生一个回波(顶部回波);然后电磁波继续沿导波杆传播,当电磁波碰到液面后,由于介电常数发生突变,会产生另一个回波(物位回波),两个反射波都被设备接收。通过检测出的两个回波的时间差,即可计算出液面高度。
顶部回波和物位回波的时间差一般在10ns以内,若通过直接测量时间差来计算液位,则达到毫米级别的精度所需的时间测量精度以及采样、处理的速度要达到皮秒量级。数字计数或实时采样等传统时间测量方式很难达到如此高的要求,为此采用等效时间采样的方法。
等效时间采样是指对频率很高的周期性或者准周期性被采样信号,以较慢的采样频率捕获被采样信号的样本,然后按照一定规律重新组合,得到与原信号相似的波形,从而实现通过较低的实时采样速率获得较高的等效采样速率。对乏燃料池的液位来说,毫秒级别内的液位变化是很小的,所以可以将乏燃料池的液位回波信号看为准周期性重复信号,也就适用于等效时间采样法。
2、液位变送器工作原理
液位变送器的主要功能是产生雷达波,并对返回的雷达波进行分析处理,得到液位数据并将其变送为4~20mA信号。脉冲发射控制电路以440kHz左右的频率发射脉冲波,脉冲波通过同轴线缆向外传输,经过法兰和液面时,各返回一个回波。脉冲采样控制电路会按照等效时间采样原理,以每个周期加ΔT的间隔控制高速采样门的开启,实现对回波信号的采样,通过放大电路对信号进行放大,得到液位信息。液位信息经4~20mA变送模块转换为供电回路的电流值,此电流值与液位高度保持线性关系。LOOP供电处理模块负责为整个系统提供电能,整个系统耗电流低于3.5mA。
由以上描述可知,变送器的采样密度是由ΔT决定的,ΔT的时间长短和度直接决定了液位信息的分辨率和精度。因此,变送器的核心部件是脉冲发射、接收时间差校准模块,此模块的采样精度决定了液位测量回路的精度。
罗斯蒙特 5300 系列
性能的导波雷达液位与界面变送器
n 直接切换技术提供的测量能力与性
n 引入的诊断和 PlantWeb™ 功能,使工厂的可用性提高
n 经认,符合 IEC 61508,是 SIL2 应用的理想选择
n 坚固耐用的模块化设计降低成本并提高性
n 的性能与精度可以提高生产能力与产品质量
n MultiVariable™ 变送器减少了仪表和过程开孔的数量
n 智能电流接口改善了 EMC 性能,并提高了性
n 预测性维护以及轻松的故障检修可降低运行成本
n 功能强大、易于使用的组态工具和无缝工厂设备集成可降低启动成本
5300 系列的特
性能更优,适用于更多应用
n 适用于大多数液体和固体的液位/物位应用,以及液体界面位置测量应用
n 实现多方面,其中包括过程容器、控制和,是Zui具挑战性的应用场合也能妥善处理,十分
n 可广泛选择材料、过程连接件、导波杆类型和配件
n 通过多种选项,您可以找到Zui适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件
n 动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301FA1C1N4AE00208BCI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301HA1C1N4AEXBBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301HA1C1N4AE00309BBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301FA1C1N4AE00704BBI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301HA1P1N4AE00309BBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302FA1S1V4AE00208BBI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302FA1P1N4AE00300BCI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302HA1P1N4AE00310BCE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302HA1S1V4AE00208BBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302HA1P1N4AE00300BCE5M1P1C1 (C/O. SWEDEN)
GDGW51导波雷达物位计厂家
摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDR) 原理,具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段,已经在核电领域有了广泛的应用,但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题,进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造,使得导波雷达液位计在核电高温蒸汽系统中得到了应用,提高了汽水分离再热疏水液位测量的性,保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持,对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器
引言
导波雷达液位计作为一种新兴的液位测量仪表,克服了传统仪表的不足,在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时,还存在一些不足,导致系统液位测量失真[1]。汽水分离再热系统是核电厂汽轮机的重要辅助系统,主要应用于汽轮机运行期间,通过控制进入二级再
热管束的蒸汽量,对高压缸排气进行和再热,使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件,提高了汽轮机的相对内效率,减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ~ 4 号机组调试及运行期间,汽水分离再热系统二级疏水箱液位计多次出现故障,如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题,采用新型测量方案,对汽水分析再热系统二级疏水液位测量作优化改进。
1 导波雷达物位计测量原理及特点
( 1) 导波雷达液位计的工作原理。
导波雷达液位计基于电磁波时域反射原理[2],由电磁波发生器发射一个电磁脉冲信号发射到导波体上,以导波体作为信号的传输载体。当遇到被测介质表面时,部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,测量发射与反射脉冲[3]。导波雷达液位计测量原理如图 1 所示。
导波雷达液位计测量原理图
( 2) 导波雷达液位计的测量特点。
①电磁波信号沿导波杆传输可消除假回波信号,减少信号丢失。
②整个测量装置无活动部件,无机械磨损。
③安装调试方便。
④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。
⑤使用与高温、高压的物位测量。
2 现有设计缺陷导致测量不稳定的原因分析
核电厂二回路液位控制是核电厂重要的控制系统之一,其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理,无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计[4]。但在机组运行过程中,汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎,支撑件碎片会进入到二回路系统中,形成异物,危及机组[5]。同时,导波杆内支撑件破碎后,因振动、冲击等因素会导致导波杆触碰到水位测量筒,使液位测量产生跳变,存在汽水分离再热系统二级隔离风险。受制于现场使用条件,汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体,即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&
由式( 1) 可见,当介质的介电常数变化,则波速度会随之变化。由于电磁波在不同介质中的传输速度不同,比如在空气中的传输速度比在蒸汽中传输速度大,因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system,GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计[7]。
经统计,在功率运行期间,汽水分离再热系统二级液位计共计出现缺陷 91 项。其中,导波雷达液位计漏汽缺陷共计 38 项,二级疏水箱液位计偏差大共计 46项,因仪表故障导致通道测量不可用共计 7 项。
根据现场液位计缺陷情况来看,目前汽水分离再热系统二级液位计主要存在以下故障。
①液位计探杆支撑杆破碎。经分析,原汽水分离再热系统二级液位计所用的高温型导波雷达液位计,其探杆支撑件采用聚醚醚酮( PEEK) [8]高分子合成材料。在运行过程中,该支撑件会逐渐脆化,在系统冲击工况下破裂。处理方式: 在测量系统改进前,机组只能通过每次大修期间,对探杆进行定期更换。
②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热,靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ,探杆隔热材料失效,进而使 O 型圈失效,探杆密封泄漏,测量闪发质量位。处理方式: 目前出现探杆密封失效后,无法进行更换。
③液位计冷热态工况,液位测量出现偏差。液位计大修冷态调试时,3 支液位计偏差小于 20 mm。但汽轮机冲转并网后,因系统温度上升,3 支液位计偏差会达到 100 mm。在机组运行时间长后,液位计偏差也会逐渐增加,导致偏差超过 100 mm。处理方式: 目前只能在热态后,对偏差大液位计进行修正。机组功率运行后,每周定期巡检方式,检查液位计偏差,并及时进行修正。
3 改进方案
3. 1 导波雷达液位计支撑件改进
原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件,同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ,其熔点为 334 ℃ 。这种材料耐抗有机和水环境,具有优良的化学性、热稳定性和抗氧化性。目前,应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ,仪表的设计温度为350 ℃ ,而 PEEK 物理特性耐温只有 250 ℃ ,因此运行时间过长会产生变形或碎裂。
为应对导波雷达液位计支撑件破碎及密封失效情况,此次支撑件设计采用 99. 7% 纯度的 Al2 O3 陶瓷材料[8]。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上,具有良好的导热性、缘性以及透光性,介电常数为 9. 0 左右,适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。
改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷,不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite,是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质,十分稳定。该结构整体密封结合紧密,可杜蒸汽进入。
3. 2 导波雷达液位计高温补偿改进
原汽水分离再热系统二级导波雷达液位计采用点补偿方式,补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差,会放大传导到下方实际液位测量。为了地说明上述结论,定义系数 K。
Rosemount 3300 液位变送器用于液位测量和界面测量,为液体应用提供了具有成本效益的解决方案。Rosemount 3300 没有可移动零件,无需校准,几乎不受工艺条件的影响。凭借自上而下的液位测量和界面测量,您可控制您的液位。
罗斯蒙特3302导波雷达料位计-3300系列
规格
工作压力全真空至 580 psi(全真空至 40 bar)工作温度-40 至 150°C(-40 至 302°F)通讯协议4-20 mA/HART、Modbus探头类型硬单线、分段单线、软单线、软双线、同轴型、带 PTFE 涂层的探头
特点
Rosemount 3300 可配备多种探头,以适应大多数应用
n 、直接的液位测量,几乎不受过程条件
的影响
n 无活动部件,维护量少且无需重新标定
n 利用 M*riable 液位与界面变送器,过
程穿孔更少,安装成本更低
n 两线制技术和用户友好的组态界面使得安装
和调试简单易行
n 变送器功能全面、易于使用,具有稳定的现
场性
n 高度的应用零活性,拥有广泛的过程连接、
导波杆类型和配件
罗斯蒙特3302导波雷达料位计-3300系列
测量原理
通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲,进
行液位物位测量。当微波脉冲抵达具有不同介电常数的介质
时,部分能量被反射回变送器。
变送器利用次反射的余波测量界面位置。在上层产品表面
未被反射的部分微波继续向下直达下层产品表面然后也被反射
回来。其波速取决于上层产品的介电常数。
发射脉冲与反射脉冲之间的时差被换算成距离,由此计算出总
体液位或界面位置。反射强度取决于被测产品的介电常数。介
电常数越高,反射强度越大。
