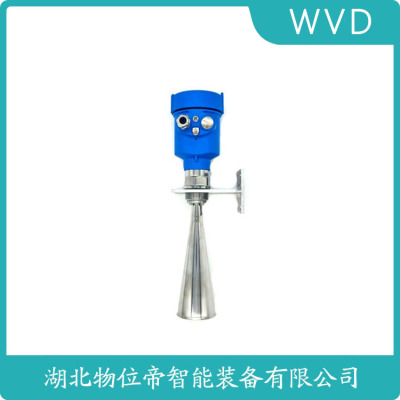

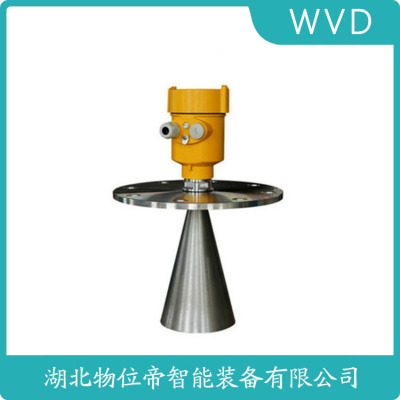

TYD4680-2CMZX雷达液位计
固体物料测量的特殊挑战与解决方案
粉煤灰等低介电常数（ε=1.5-2.5）物料需选用80GHz雷达，发射角＜4°的聚焦天线增强信号反射。某水泥厂实测表明，26GHz雷达在生料粉仓中的回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境推荐使用空气吹扫法兰（0.2-0.5MPa洁净空气），防止天线积灰。最新自适应算法可过滤料堆斜面引起的多重回波，有效测量范围扩展至50m。料仓进料时，频率调制技术能区分下落物料与真实料位，抗干扰能力提升60%。
PMD235-KH4F2EB1CSWING63.DANAVXUR L=150mm
VEGACL63.XXFGDHKMXX L=1400mm
VEGA PULS68.CXEGD2HKMXX
PMC133-1R1F2P6G1K （0-2MPA）
VEGA FX62.XXAGD-1HKMXX
SON62.XXANHDMXX （0－－5.3米 4－－20MA输出 ）
PMC531-D50A2P6F1ZTP41-P200A38 0-0.6MPA
PMC531-D50A2P6F1ZT 量程0-60KP
PS68.CXEGD2HANAX
FLEX62.XXAFE1HAMX
FLEX61-CXAAL1HKMXX L=3M
PS65.XXKNPHKMXX
SWING61.XXGAVXMTL
TYD4680-2CMZX雷达液位计
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。< 连接电缆的安装
一般介绍 电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
PMC531-D20A2P6F14（T）DB101-G1TE205M H=5M L=5M
PMC731-R31C2H1R1[T]
PMC531-D50A2P6F1ZT
P41-P100A29
PMC41-RC11M2J11A1
PMC41-RE11C1A11M1
P30 - 10012
TYD4680-2CMZX雷达液位计
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
