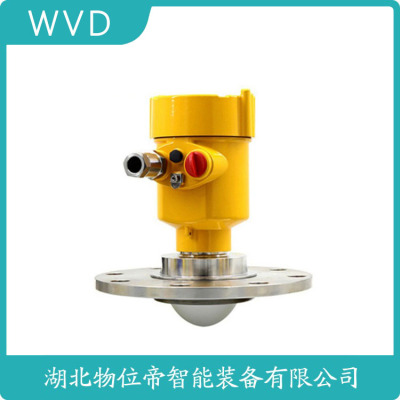

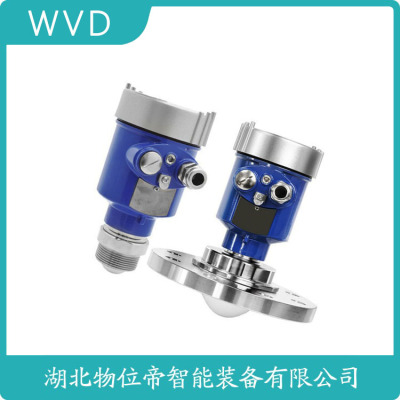

PWRD94Y-DGAJWBJAP2LMV导波雷达料位计厂
衷心感谢您选购本公司雷达液位计，烨立是生产导波雷达液位计厂家，而且导波雷达液位计价格优惠，量大从优！YLPS6系列传感器是的雷达式物位测量仪表，测量距离zui大70米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4-20mA模拟信号。
1、烨立YLPS60雷达液位计特点:
< 采用的非接触式测量
< 采用其稳定的材料制造
< 测量物体、固体介质的物位
< 可以测量介电常数＞1.8的介质
< 测量范围0…20m(可以扩展到35米)
< 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
< 4…20mA输出或数字型信号输出
< 分辨率1mm
< 不受噪音、蒸汽、粉尘、真空等工况影响
< 不受介质密度、粘稠度和温度的变化的影响
< 过程压力可达4MPa
< 过程温度可达250℃
基本参数
产品名称
智能高频雷达物位计
产品型号
YLPS系列
测量范围
6、10、15..70、80m
供电电源
DC24V（*标配）/ AC220V
输出信号
4-20mA（*标配）/ Hart通讯 / RS485 Modbus通讯
防爆等级
Exia IlC T6 Ga / Exd ia lIC T6 Gb
防护等级
IP67 / IP68
安装方式
螺纹 / 法兰
2、YLPS6系列智能雷达液位计仪表参数（*新款）:
（1）YLPS6805型技术参数:
应 用: 各种腐蚀的液体
测量范围: 10米
过程连接: 螺纹、法兰
介质温度: -40～130℃
过程压力: -0.1～0.3MPa
精 度: ±5mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（2）YLPS6806型技术参数:
应 用: 耐温、耐压、轻微腐蚀的液体
测量范围: 30米
过程连接: 螺纹、法兰
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～4.0MPa
精 度: ±3mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（3）YLPS6807型技术参数:
应 用: 卫生型液体存储容器、强腐蚀性容器
测量范围: 20米
过程连接: 法兰
介质温度: -40～150℃
过程压力: -0.1～0.1MPa
精 度: ±3mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（4）YLPS6808型技术参数:
应 用:固体料、强粉尘、易结晶、 结露场合
测量范围: 70米
过程连接: 万向法兰
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～0.1MPa
精 度: ±15mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（5）YLPS6809型技术参数:
应 用: 固体颗粒、粉料
测量范围: 液体 30米/ 固块 20米/ 固粉 15米
过程连接: 螺纹、法兰
介质温度: -40～250℃
过程压力: -0.1～4.0MPa (平板法兰)、-0.1～0.1MPa（万向法兰）
精 度: ±10mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（6）YLPS6810型技术参数:
应 用: 固体料、强粉尘、易结晶、 结露场合
测量范围 : 80米
过程连接: 万向法兰
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～0.1MPa
精 度: ±15mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（7）YLPS6PB型技术参数:
应 用: 强腐蚀性液体，有搅拌工况可以用
测量范围 : 40米
过程连接: 法兰（小DN50）
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～1.6MPa
精 度: ±5mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
3、现场安装参考:
随着许多新型液位计产品和技术的出现，原有的液位计检定装置普遍存在着准确度不高，安装方法不方便等问题，为此我公司经过大量调研液位计的工况环境、液位计产品的现状，以及现有的检定条件、检定方法，并综合国内市场上对液位计计量设备的要求，恒升伟业研制了一套液位计检定装置。
测量范围:可根据客户需求定制，量程可做到4000 mm（实验室层高至少为实测高度+600mm）。建议常用量程:（0-2000）mm、（0-2500）mm、（0-3500）mm等；
控制误差:±0.05 mm；±0.1 mm；±0.2 mm；±0.5 mm；±1 mm； 标准器准确度:光栅位移运动平台 ±0.02/0.05/0.1mm，±0.1mm ，钢直尺/钢卷尺±（0.1+0.1L）mm；
工作介质:水； 数字信号采集接口:RS232/RS485； 模拟信号采集类型:4～20mA、0～5V，精度:±0.02％、±0.05％； 位移控制精度:0.01/0.1mm；分辨率:0.01/0.1/1mm； 测量接口:侧装系列DN 20～DN 100（标准DN50，其它接口由用户提出，另外定制），顶装系列DN 50～DN 150（标准DN150 ，其他接口由用户提出，另外定制）。 控制速度:2米/10min 量程满足《JJG971-2019液位计检定规程》中的准确度等级，并满足液位计溯源要求。
1、主体部分:
主体部分采用不锈钢，对接液部分和密封部分采取防腐处理，外壳平光处理，
表面平光处理，有效刮花及油污残留主体部分主要由测量筒体，水箱，柜体等部件组成
8、软件部分
可实现预设参数自动测量
实现测量数据的自动采集、分析、计算与显示
可生成与打印记录、报告
能获知当前测量工作状态信息
液位计/变送器（磁翻板/磁致伸缩/电容式、投入式、射频/振动/音叉/超声波/导波雷达、钢带/玻璃管/玻璃板/外贴/视窗式、浮标/浮球/浮筒/浮子式等）
雷达料位计的工作原理与分类
雷达料位计通过发射6-80GHz的微波信号并接收回波来测量物料高度，分为脉冲波（量程30m）和调频连续波FMCW（精度±1mm）两种。26GHz设备适用于大多数工况，80GHz高频型号可检测介电常数低至1.4的物料。某化工厂应用显示，80GHz雷达测量ε=1.8的塑料颗粒时，信号强度比26GHz型号提升20dB。最新相控阵技术实现电子波束偏转，能自动避开仓内障碍物，安装灵活性提高40%。
Magnetrol麦格纳邱液位设备 700系列高性能导波雷达液位计 704、705、706
常用型号:
705-510a-110/7mr-a110-120 :
705-510A-110/7MA-A110-181:
705-51AA-110/7MS-A578-120 :
705-510A-110/7MS-A578-120:
705-510A-110/7MA-A110-110
正常货期:货期 8-10周，急需货期现货可以联系店主安排调货
Eclipse增强型705是采用具有性的导波雷达（GWR）技术，两线制， 24VDC回路供电的液位变送器。这个单一的变送器可以用于类型的探杆，并提供更强的性，正如SFF=91％的失效系数所表现的，允许它在SIL 3回路中使用。
Eclipse 705系列高性能导波雷达液位计
ECLIPSE导波雷达液位计的设计提供了远远超过许多传统技术的测量性能。该产品在工业上首次采用了的***外壳设计，它是把接线室和电子线路室分别安装在同一个平面上，***优化的倾斜角度更方便接线、组态和观察显示。
ECLIPSE 705变送器支持FDT/DTM标准与PACTware?PC端软件可以允许额外的配置和灵活的故障排除。
技术
导波雷达
Eclipse 705系列高性能导波雷达液位计
低功耗脉冲雷达 结合了时域反射原理 、等效采样（ETS）与现代化低功率电路等技术。这些原理与科技的集成创造了高速导波雷达 液位计。电磁脉冲通过导波管传播，它聚焦于能量，并产生比非接触式雷达更有效的系统。
可测量低介电常数介质（εr ≥ 1.4）
容积输出
连接/拆卸探杆轴套
可在蒸汽工况中使用及忽视泡沫
IS, XP与非易燃认
忽视挂料
原理
ECLIPSE导波雷达变送器是基于TDR技术。（时域反射原理）TDR利用导波（探杆）传播电磁脉冲信号。当脉冲到达介电常数高于其行进的空气（εr= 1）的液体表面时，一部分脉冲被反射。通过超高速计时电路来***测量信号传输的时间，从而实现对液位（固体料位）的***测量 更多导波雷达产品
Magnetrol主要产品:
1、MAGNETROL液位计
2、MAGNETROL变送器
3、MAGNETROL液位开关
4、MAGNETROL浮筒液位变送器
5、MAGNETROL磁浮子液位计
6、MAGNETROL热式气体质量流量计
7、MAGNETROL浮球液位开关
8、MAGNETROL超声波液位计
9、MAGNETROL液位变送器
Magnetrol型号产品名称型号
MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050 磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050
MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800 磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800
09-5129-001 | Magnetrol Sensor Amp Bd 传感器09-5129-001
09-5129/09-5126 | Magnetrol 2-bd Assembly09-5129/09-5126
Magnetrol XC35-1S40-CDHXC35-1S40-CDH
Magnetrol F10-1D22HM7F10-1D22HM7
Magnetrol F-XB73-4S30-BDQF-XB73-4S30-BDQ
Magnetrol F-C35-PS40-CDAF-C35-PS40-CDA
Magnetrol B35-PB30-FNAB35-PB30-FNA
870-102-00 | Magnetrol Pcb870-102-00
09-5131-001 | Magnetrol Pcb09-5131-001
810-0205-D01 | Magnetrol Level Switch Probe810-0205-D01
09-5125-001 | Magnetrol Control Board09-5125-001
345-3442-100 | Magnetrol Ultrasonic Xmotor345-3442-100
030-2409/2407 | Magnetrol 2-bd Assembly030-2409/2407
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7P1D5MDXNF91 G1/1000 H4050
2MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7E1B5MDXNF91 E1/800 H1800
Magnetrol浮子X4M1-AD1A-REAA-1111FY1212B080
Orion lnstuments浮球开关F9K-2400-070
Magnetrol浮球开关910-WMH2-010
Magnetrol液位计705-510A-110
Magnetrol传感器705-510A-100-WH
Magnetrol浮球式位面开MODEL:910-WMH2-010 SERIAL:43040-O1
Magnetrol液位开关B75-1B20-FAD
Magnetrol导波雷达液位计7MS-A118-125-WH
Magnetrol导波雷达液位计7MR-A110-116/704-511A-1400-1M
Magnetrol导波雷达液位计传感器705-510A-110-WH
Magnetrol导波雷达液位计7MS-A118-1260-1M/705-510A-210
Magnetrol液位计705-510A-110/7MS-A118-350TK
Magnetrol导波雷达变送器705-510A-A10/7MD-A11N-130
Magnetrol开关组件089-7401-110
Magnetrol流量变送器TA2-A1BO-131
Magnetrol流量变送器TMR-A23A-018
Magnetrol流量变送器TA2-A1BO-131/TMR-A23A-018
Magnetrol流量变送器TA2-01B1-130
Magnetrol液位变送器E3B-KG3A-H1C
Magnetrol液位变送器E3A-PG3C-H11
Magnetrol液位变送器E3F-KQ4C-H1F
Magnetrol液位变送器705-510A-110
Magnetrol液位装置089-8301-002
Magnetrol雷达液位计R82-510A-011
Magnetrol雷达液位计RAA-A440-100
Magnetrol磁翻板液位计2M1-AC1A-ACAA-1111-1N1BA2B-320
Magnetrol液位开关T31-002N-BOB
MAGNETROL水流开关F50-1A2C-CKP
Magnetrol液位开关T35-O02N-BOB
Magnetrol液位开关962-50AO-010
Magnetrol液位开关B4O-5C20-FAM
Magnetrol液位开关B40-5C20-R1M
Magnetrol液位开关B40-1B6O-R1M
Magnetrol液位开关335-AA1A-G5P
Magnetrol液位开关 355-510A-10B
Magnetrol液位开关C29-1B20-CLA
Magnetrol液位开关T20-1B2A-BKP
Magnetrol液位开关T31-002N-BOB
Magnetrol液位开关T31-004A-A4P
Magnetrol液位开关T35-002N-B01
Magnetrol液位开关TD2-8D00-0G1
美国MAGNETRO变送器706
美国MAGNETROL开关
美国MAGNETROL开关A10系列
美国MAGNETROL流量计
美国MAGNETROL流量开关F10
美国MAGNETROL指示器
Magnetrol流量开关TD2-8D01-OCO/TMC-A240-015
Magnetrol雷达液位计705-510A-110/7MA-A11
0-180
Magnetrol开关组件CDD（89-7401-124）Magnetrol,585593-03-001
Magnetrol液位计XT35-O02N BOB #1
Magnetrol浮球液位开关B73-1B30-BAR SN:596842-06-001
Magnetrol液位开关961-50AO-010/9A1-A11A-008
Magnetrol电路板Z31-2844-001
Magnetrol液位开关B73-2B30 585847-02-002
Magnetrol水洗流量开关XTD1-2D0O-OCO/TMD-A110-008 sn.6190
Magnetrol.C29-1N40-BCC NO608867-01-001
Magnetrol液位开关089-7401-200/DPDT
Magnetrol开关组件FDD（89-7401-097）Magnetrol,585593-02-005
Magnetrol开关组件BDR（89-7401-097）Magnetrol,585593-08-008
Magnetrol开关组件FDM（89-7401-098）Magnetrol,585593-06-001
Magnetrol液位开关B72-1B2O-FAR NO:588897-16-001
Magnetrol液位计705-510A-110/7MA-A110-080
Magnetrol雷达液位计704-511A-140/7MR-A118-116
Magnetrol导波雷达液位变送器704-511A-140/7MR-A118-106
Magnetrol水位变送器NO.705-510-110
Magnetrol导波雷达液位计（含不锈钢测量筒）705-510A-110&7MF
Magnetrol.K35-2B30-BNB NO 598354-01-002
Magnetrol流量开关F50-1B2F-FNT
Magnetrol液位开关NO B40-5C20-R1M 2085PSI SN.618908-14-O（
Magnetrol雷达液位计705-510A-110 7MS-A118-125 XS31-4C2B-（
MAGNETROL液位开关
MAGNETROL开关TD2-8DOO-OG2/TMC-A110-005
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
PWRD94Y-DGAJWBJAP2LMV导波雷达料位计厂
测量原理 通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时，部分能量被反射回变送器。 变送器利用次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。其波速取决于上层产品的介电常数。发射脉冲与反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。反射强度取决于被测产品的介电常数。介电常数值越高，反射强度越大。
导波雷达技术的优势高度、的直接液位测量，无需对变化的过程条件（如密度、导电性、粘度、pH、温度和压力）进行补偿。无活动部件、无需重新标定，将维护工作减到少适用于蒸汽、粉尘、湍流和泡沫工况适用于几何形状复杂或存在干扰物的小型储罐，而且不受旁通管机械设计的影响由上而下的安装方式可大程度地降低泄漏风险
高度的应用灵活性
5300 系列的特性能更优，适用于更多应用；适用于大多数液体和固体的液位/物位应用，以及液体界面位置测量应用；实现多方面，其中包括过程容器、控制和，即使是具挑战性的应用场合也能妥善处理，十分；可广泛选择材料、过程连接件、导波杆类型和配件；通过多种选项，您可以找到适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件；动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿。
佳性能与正常运行时间的直接切换技术 (DST) 与导波杆末端探测 (PEP) 可提高测量能力和性；能够将单管导波杆用于长测量范围、障碍物和低介电常数场合，确保在更多应用（如粘性介质）中具有性；对于具有挑战性的应用场合（如塑料颗粒和易沸腾的烃类产品），导波杆末端探测提供备份功能；智能电流接口具有更稳定的微波和 EMI 性能，可使外部干扰造成的影响小。
设计坚固，性高无与伦比的重型导波杆解决方案具有多层保护，可用于端温度和端压力；回波逻辑和智能软件功能具有更佳的能力，可跟踪表面，检测整个容器的状况；防溢罐保护和集成系统 SIL3 适用性均经过第三方认；电子部件和电缆连接位于单独的隔室中，操作更，并且更能受潮；带有验反射器，可轻松验变送器，检测高液位条件；
技术规格液体和半液体液位，和/ 或液体/ 液体界面，或固体物位；5301 型用于液位或全浸没界面测量；5302 型用于液位和界面测量；5303 型用于固体物位测量；微波输出功率额定 300 μW，大 45 mW；湿度0 - 100％ 相对湿度；启动时间小于 40 秒；输出:两线制， 4—20 mA。将数字过程变量叠加在 4-20 mA 信号上，符合 HART 协议的主机都可调用。HART 信号可用于多站模式。
摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDＲ) 原理，具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段，已经在核电领域有了广泛的应用，但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题，进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造，使得导波雷达液位计在核电高温蒸汽系统中得到了应用，提高了汽水分离再热疏水液位测量的性，保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持，对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器
引言
导波雷达液位计作为一种新兴的液位测量仪表，克服了传统仪表的不足，在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时，还存在一些不足，导致系统液位测量失真［1］。汽水分离再热系统是核电厂汽轮机的重要辅助系统，主要应用于汽轮机运行期间，通过控制进入二级再
热管束的蒸汽量，对高压缸排气进行和再热，使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件，提高了汽轮机的相对内效率，减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ～ 4 号机组调试及运行期间，汽水分离再热系统二级疏水箱液位计多次出现故障，如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题，采用新型测量方案，对汽水分析再热系统二级疏水液位测量作优化改进。
1 导波雷达物位计测量原理及特点
( 1) 导波雷达液位计的工作原理。
导波雷达液位计基于电磁波时域反射原理［2］，由电磁波发生器发射一个电磁脉冲信号发射到导波体上，以导波体作为信号的传输载体。当遇到被测介质表面时，部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，测量发射与反射脉冲［3］。导波雷达液位计测量原理如图 1 所示。
导波雷达液位计测量原理图
( 2) 导波雷达液位计的测量特点。
①电磁波信号沿导波杆传输可消除假回波信号，减少信号丢失。
②整个测量装置无活动部件，无机械磨损。
③安装调试方便。
④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。
⑤使用与高温、高压的物位测量。
2 现有设计缺陷导致测量不稳定的原因分析
核电厂二回路液位控制是核电厂重要的控制系统之一，其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理，无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计［4］。但在机组运行过程中，汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎，支撑件碎片会进入到二回路系统中，形成异物，危及机组［5］。同时，导波杆内支撑件破碎后，因振动、冲击等因素会导致导波杆触碰到水位测量筒，使液位测量产生跳变，存在汽水分离再热系统二级隔离风险。受制于现场使用条件，汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体，即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&
由式( 1) 可见，当介质的介电常数变化，则波速度会随之变化。由于电磁波在不同介质中的传输速度不同，比如在空气中的传输速度比在蒸汽中传输速度大，因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system，GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计［7］。
经统计，在功率运行期间，汽水分离再热系统二级液位计共计出现缺陷 91 项。其中，导波雷达液位计漏汽缺陷共计 38 项，二级疏水箱液位计偏差大共计 46项，因仪表故障导致通道测量不可用共计 7 项。
根据现场液位计缺陷情况来看，目前汽水分离再热系统二级液位计主要存在以下故障。
①液位计探杆支撑杆破碎。经分析，原汽水分离再热系统二级液位计所用的高温型导波雷达液位计，其探杆支撑件采用聚醚醚酮( PEEK) ［8］高分子合成材料。在运行过程中，该支撑件会逐渐脆化，在系统冲击工况下破裂。处理方式: 在测量系统改进前，机组只能通过每次大修期间，对探杆进行定期更换。
②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热，靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ，探杆隔热材料失效，进而使 O 型圈失效，探杆密封泄漏，测量闪发质量位。处理方式: 目前出现探杆密封失效后，无法进行更换。
③液位计冷热态工况，液位测量出现偏差。液位计大修冷态调试时，3 支液位计偏差小于 20 mm。但汽轮机冲转并网后，因系统温度上升，3 支液位计偏差会达到 100 mm。在机组运行时间长后，液位计偏差也会逐渐增加，导致偏差超过 100 mm。处理方式: 目前只能在热态后，对偏差大液位计进行修正。机组功率运行后，每周定期巡检方式，检查液位计偏差，并及时进行修正。
3 改进方案
3． 1 导波雷达液位计支撑件改进
原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件，同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ，其熔点为 334 ℃ 。这种材料耐抗有机和水环境，具有优良的化学性、热稳定性和抗氧化性。目前，应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ，仪表的设计温度为350 ℃ ，而 PEEK 物理特性耐温只有 250 ℃ ，因此运行时间过长会产生变形或碎裂。
为应对导波雷达液位计支撑件破碎及密封失效情况，此次支撑件设计采用 99． 7% 纯度的 Al2 O3 陶瓷材料［8］。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上，具有良好的导热性、缘性以及透光性，介电常数为 9． 0 左右，适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。
改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷，不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite，是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质，十分稳定。该结构整体密封结合紧密，可杜蒸汽进入。
3． 2 导波雷达液位计高温补偿改进
原汽水分离再热系统二级导波雷达液位计采用点补偿方式，补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差，会放大传导到下方实际液位测量。为了地说明上述结论，定义系数 K。
