CJ-6061导波雷达液位计工厂
导波雷达液位计既可用在几何尺寸狭小的容器中，也可用在旁通管和各种尺寸的储罐中，适合卧罐和其他小型。也是安装空间有限的地下储罐的理想选择。
计采用时域反射原理（TDR）进行测量。其工作原理是:电子单元发射低功率、纳秒级电磁波脉冲，通过浸入工艺介质的导波杆（缆）传输，当接触被测时，产生反射信号，由电子部件接收，根据行程时间原理计算发射到接收的间隔时间，转换为被测介质的距离。简单来说，导波雷达液位计的工作方式就是发射—反射—接收，测量原理如图１所示。
导波雷达液位计过程连接形式灵活，工程中普遍采用法兰或螺纹安装在设备顶部，且导波杆（缆）垂直位于储罐中，也可以安装在设备旁通管内。变送器可沿水平方向360°旋转，便于电缆线连接和查看表头显示。根据介质特点，选择合理的安装位置，避免影响测量效果。
对于硬杆类导波雷达液位计，导波杆垂直插入液体介质，稳定导波杆，如果导波杆在工作期间受介质波动，可能发生移动，范围在0.3ｍ 内，可将导波杆固定。导波杆与容器底部需有间隙，间隙至少为５ｍｍ。导波杆不得接触设备管嘴，需有的安装空间即可。而对于软缆类导波雷达液位计，导波缆杆接触介质，稳定导波缆将其引向容器底部，使用重锤或弓形夹方式固定。若金属容器壁光滑，导波雷达与设备内壁之间的水平距离小间隙为100ｍｍ，若是容器存在干扰物其小间隙则更大，以制造商资料为准。
型号FMP50FMP51FMP52FMP54FMP53FMP55FMP56FMP57测量范围杆式4m;
缆式12m杆式10m;
缆式45m
同轴探头: 6m杆式4m;
缆式45m杆式10m;
缆式45m
同轴探头: 6m杆式6m杆式4m；
缆式10m
同轴探头6m缆式12m杆式4m
缆式45m应用液位液位/界面液位/界面液位/界面液位液位/界面固体料位固体料位过程连接3/4''螺纹螺纹、法兰法兰、Triclamp(卡箍)螺纹、法兰螺纹、法兰
Triclamp(卡箍)法兰3/4''螺纹螺纹、法兰材质 过程Alu、PBT、316LAlu、PBT、316L、AlloyCAlu、PFA、PTFE、Alu、PBT、316LAlu、PBT、316LAlu、PBT、316LAlu、PBT、316L、PAAlu、PBT、316L、PA、Steel密封VitonViton、Kalrez、EPDMPBT、316LGraphiteFKM、Kalrez、EPDMPFA、PTFEViton、EPDMViton、EPDM过程压力bar-1…6-1…40-1…40-1…400-1…16-1…40-1…16-1…16过程温度℃-20…80-50…200-50…200-196…450-20…150-50…200-40…150-40…150电源10.4…48VDC 90…253VAC10.4-48VDC90…253VAC缆绳承受力4mm: 2kN4mm: 5kN4mm: 2kN4mm: 10kN—4mm: 2kN4mm: 20kN
6mm: 20kN4mm: 20kN
6mm: 42kN
8mm: 42kN精度mm±2±2输出4-20mA/HART, PROFIBUS PA, FF基金会现场总线, 开关量输出4-20mA/HART, PROFIBUS PA, FF基金会现场总线, 开关量输出小介电常数1.61.6/1.41.6/1.41.6/1.41.6上层介质雷达料位计的工作原理与分类

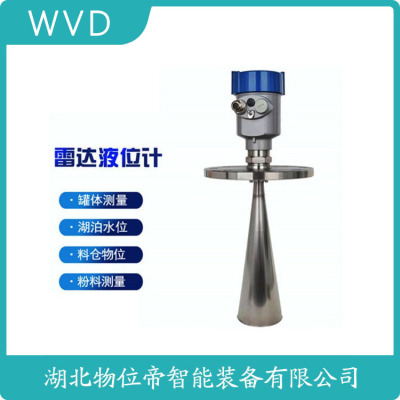

雷达料位计通过发射6-80GHz的微波信号并接收回波来测量物料高度，分为脉冲波（量程30m）和调频连续波FMCW（精度±1mm）两种。26GHz设备适用于大多数工况，80GHz高频型号可检测介电常数低至1.4的物料。某化工厂应用显示，80GHz雷达测量ε=1.8的塑料颗粒时，信号强度比26GHz型号提升20dB。最新相控阵技术实现电子波束偏转，能自动避开仓内障碍物，安装灵活性提高40%。
温馨提示:将产品铭牌右下角的8位数字编号，输入到官网右上角查询框内，可查询到VEGA产品真伪(型号及出厂日期)。雷达液位计基本选型参数:测量范围、是否防爆、过程连接尺寸和材质、是否带显示模块。
德国VEGA Grieshaber KG公司由Bruno Grieshaber先生，创立于1959年，世界领先的液位测量和压力仪表供应商，过程工业测量技术世界领先，拥有雷达液位测量的顶尖技术，产品包括物位测量仪表、压力测量仪表和限位检测仪表，倚靠着德国高质量的精益制造，在石化、化工、冶金、能源、水处理等行业收获了佳的口碑。VEGA（威格）产品采用不同的测量原理，如超声波、导波雷达、电容、雷达、静压和振动叉型，用来测量不同的介质:液体、料位、物位、流量、固体、粉末、压力和气体等，适用于水处理行业，各工业行业的酸、碱和助剂的储罐，或者穿透塑料容器壁测量物位。
VEGA研发了易于安装和操作的测量技术，通过VEGA产品的控制和监视，让复杂的生产过程变得直观，模块化设计让产品维修、更换更为简便。VEGA产品广泛用于化学和制厂、食品工业、饮用水供应系统、污水处理厂、垃圾填埋场、采矿、发电、石油平台、船舶和飞机等，典型应用是水处理、泵站、雨水溢流池和监控水位。
1997年VEGA个推出了双线雷达传感器，即使在端粉尘产热和灌装噪音等困难的工艺条件下，也能的液位测量，这款产品使之成为雷达传感器领域市场领导者。VEGA在80多个国家有子公司和分销网络，仅在欧洲就分布在34个国家，北美和南美有10个国家，非洲、亚洲和澳大利亚有36个国家。
1989年，德国VEGA公司与天津市自动化仪表厂合资建立了“天津天威有限公司（Tianjin-VEGA Co. Ltd）”，并在上海、广州、成都设有分公司，现更名为“威格（中国）仪表有限公司”。
VEGA系列产品:
-VEGASON 61,62,63:超声波传感器用于持续性物位测量
-VEGAPULS 61,62,63,64,65,69:雷达传感器用于液体的持续性液位测量
-VEGAPULS WLS61:壳体能防淹没，雷达传感器用于水和废水的持续性液位测量
-VEGAPULS C11,C21,C22,C23用于连续测量物位的雷达传感器，适用于在保护方式要求高的简单应用中非接触测量物位
-VEGAPULS 11,21,31非接触式简易物位测量的理想的传感器，用于连续测量液位的雷达传感器
-VEGAFLEX 81,82,83,86:导波雷达 TDR-传感器用于持续性粒料物位测量
-VEGAVIB 61:振动物位计用于粒料测量
-VEGAVIB 62:带负荷线缆的振动物位计用于粒状粒料
-VEGAVIB 63:带加长管的振动物位计用于粒状粒料
-VEGACAP 62,63,64,65,66:电容式棒式电用于物位限测量
-VEGACAP 67:电容式高温型电，用于限位检测
-VEGACAP 69:电容式双棒电，用于限位检测
-VEGABAR 14:过程压力变送器，带陶瓷测量元件
-VEGABAR 17:过程压力变送器，带金属测量元件
-VEGABAR 81:带压力传导系统的压力变送器
-VEGABAR 82:压力变送器，带陶瓷测量元件规模尺寸的料仓
-VEGABAR 83:压力变送器，带金属测量元件
-VEGABAR 86:悬挂测压变换器 带CERTEC®测量单元
-VEGABAR 87:投入式压力变送器，带金属测量元件
-VEGASWING 51,61:振动液位计
-VEGASWING 63:振动液位计带加长管
-VEGASWING 66:振动式限位开关，用于测量限温度/压力下的液体介质
-VEGAWELL 52:带有陶瓷测量元件的悬挂式压力变送器
-VEGABOX 02:用于悬挂测压变换器的电气连接和通风
-VEGABOX 03:带通风过滤器的压力补偿壳体
-VEGATOR 111,112,121,122,141,142:单通道信号处理仪表，用于限位检测
-VEGATRENN 141,142,149,151,152:隔离和保护仪表，将本安型和非本安型电流回路分离
-VEGADIF 85:带金属测量膜片的差压变送器
-FIBERTRAC 32:用于连续测量物位和分离层的辐射传感器
-PLICSMOBILE T81:移动通信单元
-PLICSMOBILE B81:电池壳体
-PLICSMOBILE S81:太阳能电池组件
-CSB:带双面加装压力调节器
-CSS:带单面加装压力调节器
-PLICSCOM:显示和调整模块
-VEGADIS 81,82,176外部显示调整器
导波雷达液位计单缆或单杆产品概述
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，转化成与物位相关的电信号。
导波雷达液位计单缆或单杆适用范围及特点:
导波雷达物位计用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，高测量温度可达800℃，大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
导波雷达物位计主要技术参数:
正常工作条件:
环境温度:-20～50℃；
相对湿度:5%～100%（包括直接湿）；
环境压力:86kPa～108 kPa；
测量范围: 0～6米，缆式大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: 0.1～6Mpa；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度: ‹0.1% ；
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
三、导波雷达物位计型号及说明:
CJ-6061导波雷达液位计工厂
1、概述
导波管雷达液位变送器采用的雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量精度高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或HoneywellDE协议进行通讯。
2、主要技术参数
测量范围:0.6~30.5m，0.6~61m
准确度:±5mm
分辨率:±1.6mm
显示单位:在现场可选择毫米、厘米、米或%等工程单位。
工作电源:13.5~36VDC，两线制
介质介电常数:单杆:小1.3
双杆:小1.7
介质大粘度:1500cp
材质:壳体:铸铝
传感器:316L
过程连接:单杆式、单缆式:DN25，PN4.0
双杆式、双缆式:DN50，PN4.0
旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准如JB、HGJ、GB、ANSI等可注明。
高温型:DN65，PN4.0
护管型:DN50，PN4.0
卫生型:三夹子1.5“
认:FM，CSA，CENELEC
隔爆型ExdIICT6
本安型ExiaIICT6Ga
外壳防护:IP67
导波雷达液位计
型号:KQ-DLDA
应 用: 液体、固体粉料
测量范围: 30米
过程链接: 螺纹、法兰
过程温度: -40～250℃
过程压力: -0.1～2Mpa
精 度: ±3mm
频率范围: 100MHZ～1.8GHZ
防爆/防护等级: Exib IIC T6/IP67
信号输出: 4～20mA/HART（两线）
