　　安装规范与测量精度保障

　　传感器安装应避开进料口，最小盲区为0.3-0.5m（视型号而定）。喇叭天线与罐壁距离＞200mm，倾斜度＜3°以确保波束垂直。某溶剂储罐实测显示，5°安装倾斜会导致1%的满量程误差。导波雷达的探杆需保持垂直，每米弯曲度＜1mm。最新电子水平仪集成设计可实时显示安装角度偏差，辅助调校精度达0.1°。定期校准建议采用靶板法，在空罐状态下验证参考距离误差应＜0.05%FS。

　　JN-WSCLK434射频导纳液位计说明

　　概述

　　射频导纳料位仪由检测、变送两部分组成。检测部分由探头、保护套、传感器组成；变送部分由振荡器、解调器、放大器、电压电流转换、指示表、外壳等组成。振荡器产生射频电压，加在一个由电感和电容组成的电桥上，其中用于补偿同轴电缆的分布电容，是传感器和被测物料及容器之间形成的电容，在初状态下，调整可变电容的大小，使电桥平衡，则输送给解调器的电压将为，当容器中的物位发生变化上升时，容量增大，电桥失去平衡，这时输送给解调器的电压将不为，且正比于电桥不平衡度，由物位变化引起的信号变化，经解调器、放大器处理，转换成与被测物位成线性的4~20mA DC电流，远传至控制室集中控制、记录，实现工艺流程的控制。应用在石油、化工、冶金、医、电力、食品、造纸等工业领域的液位料位连续测量。

　　JN-WSCLK434射频导纳液位计特点

　　▲结构简单，可动或弹性元部件，因此性*，维护量少。一般情况下,不必进行常规的大、中、小维修。

　　▲多种信号输出，方便不同系统配置。

　　▲适用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。

　　▲适用于酸、碱等强腐蚀性液体的测量。

　　▲完善的过流、过压、电源性保护。

　　JN-WSCLK434射频导纳液位计技术

　　1.检测范围:0.01~30m

　　2.检测范围:0.01~30m

　　3.精    度:  0.5级

　　4.承压范围:  -0.1MPa~32MPa

　　5.探耐温:  -50~250℃

　　6.环境温度: -20~60℃

　　7.储存温度:-55℃～+125℃

　　8.输出信号: 4～20mA、4～20mA叠加HART通讯、485通讯、CAN总线通讯

　　9.供电电压:  12～28VDC（需经栅供电）

　　10.固定方式:螺纹安装M20×1.5、M32×2，

　　法兰安装DN25、DN40、DN50。规格可按要求定制

　　11.接湿材质:  316不锈钢、1Gr18Ni19Ti或聚四氟乙烯

　　12.长期稳定性:  ≤0.2%FS/年，

　　13.温度漂移:≤0.02%FS/℃（在0～70℃范围内）

　　14.防爆等级: 隔爆ExdⅡC T5

　　15.防护等级:IP67

　　16.本安参数:Ui:28VDC，Ii:93mA，Pi:0.65W，Ci:0.042uf， Li:0mH

　　JN-WSCLK434射频导纳液位计型谱

　　型号

　　基本代码

　　说明

　　JN-WLALL3008

　　导波雷达物位计

　　防爆

　　P

　　标准型（非防爆）

　　I

　　本安型（ExiaⅡCT1~6）

　　D

　　本安型+隔爆型（ExdiaⅡCT1~6）

　　一体化过程连接/材质

　　G

　　G11/2A螺纹/不锈钢

　　N

　　11/2NPT螺纹/不锈钢

　　C

　　法兰DN50 PN1.6/不锈钢

　　D

　　法兰DN80 PN1.6/不锈钢

　　E

　　法兰DN100 PN1.6/不锈钢

　　F

　　法兰DN150 PN1.6/不锈钢

　　H

　　法兰DN200 PN1.6/不锈钢

　　K

　　法兰DN250 PN1.6/不锈钢

　　Y

　　约定

　　密封温度

　　P

　　普通密封:（-40~100）℃

　　G

　　高温密封:（-40~250）℃带散热器

　　外壳/天线防护等级

　　P

　　塑料/IP65

　　L

　　铝/IP67

　　电气接口

　　M

　　M20*1.5

　　N

　　1/2NPT

　　现场显示

　　V

　　带

　　X

　　不带

　　编程器

　　B

　　带

　　X

　　不带

　　型号定制

　　WT

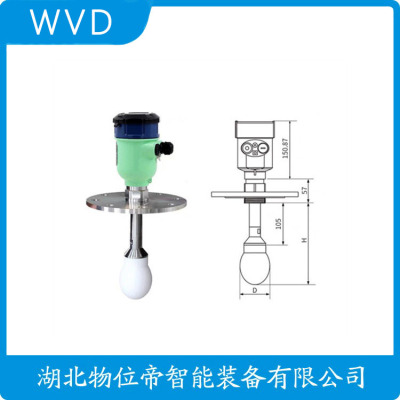

　　OPTIWAVE5400C雷达液位计厂商

　　雷达料位计在电厂中的应用∵火力发电厂原料仓（煤灰）高粉尘和液位计水汽的凝结现象。一直是物/液位测量的重大难题，本文主要详细阐述了RBRDZB-71-6-C雷达料位计针对这一复杂工况提出了解决方案。一．说明我国是个产煤大国，以煤炭为原料的行业比较多。如煤化工，煤制油，煤发电，其中煤发电的主要燃料就是煤，在电厂发电过程中是由煤燃烧水冷壁带动汽轮机发电，水变成高温水。煤燃烧变成灰。∴发电厂中的煤水灰监测测量显得尤为重要。标志着发电的稳定性，火力电厂的稳定运行。为了提高电厂的发电效率，以及稳定的自动化运行水平，在生产过程中，煤/灰在输送过程中产生的高粉尘，水经过加热流转过程中产生的凝结现象。给测量带来了更高的要求。雷达料液位计RBRDZB-71-6-C可以根据现场的介质，软件自带增益功能，根据现场介质的介电常数系统自动调节。可以穿透高粉尘，以及在水蒸气凝结雷达天线的情况下，依然稳定运行。二．在选择电厂物液位传感器时，需要考虑以下几个因素使用接触式传感器、非接触传感器？接触型重锤料位、导波雷达。非接触型超声波、激光，雷达。都需要一些场景限制。如选择不当，要么维护量大。要么达不到测量效果。例如电厂中的料位测量煤、灰在输送过程中料面形状为不规则性，在进料卸料过程中料面形状为凹凸状并带有大量粉尘。重锤物位计测量。（属于间歇式测量）不间断的利用重锤上下接触测量，精度低，经常出现埋锤断缆现象，维护量大。使用超声波或激光传感器的方法测量不稳定且测量不准。因为声音传播的速度在很大程度上取决于它传播的介质，导致声波测量穿过空气中的灰尘。而激光则需要可见性环境测量。电厂中煤、灰、水蒸汽，泡沫等恶劣工况是一直存在的，导致一些传感器测量失败。普通雷达料液位计胜任，煤、灰。水汽凝固、高粉尘粘结现象造成雷达天线堵塞，经常清理雷达天线粉尘否则不能工作。因为普通雷达发送频率低，波束较大，回...

　　液体测量的应用方案

　　对于易结晶介质，传感器配备PTFE天线罩结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。

　　参数:         工作频率:100MHZ-1.8GHZ

　　测量范围:缆式:0-30m；杆式、双杆式、同轴管式: 0-6m;

　　重复性:±2mm

　　分辨率:1mm

　　输出电流信号:4-20mA

　　:<0.1%

　　通讯接口:     HART 通讯协议

　　过程连接:     G11/2A螺纹

　　法兰DN50，DN80，DN100，DN150，DN200,DN250

　　过程压力:       -0.1-2MPa

　　电源:         电源:24VDC(±10%),纹波电压:1Vpp

　　环境条件:     温度-40℃～+70℃

　　外壳防护等级:   IP67

　　防爆等级:     EXia IIC T6

　　两线制接线:   仪表供电和信号输出共用一根两芯屏蔽电缆线

　　电缆入口:2个M20*1.5或1/2NPT(电缆直径5--9mm)

　　OPTIWAVE5400C雷达液位计厂商

　　技术发展趋势与方向

　　79-81GHz频段开放使角分辨率提升至0.5°，可识别小型障碍物。MIMO技术通过4×4天线阵列实现三维物位成像，实验室精度达±1mm。太赫兹雷达（300GHz）正在研发，适用于纳米粉体测量。AI驱动的自适应滤波算法能自动优化回波处理参数，调试时间缩短90%。数字孪生技术实现虚拟传感器校准，预测剩余寿命准确率＞95%。2025年将普及的5G工业物联网（IIoT）版本，支持毫秒级刷新率与云端协同控制。
