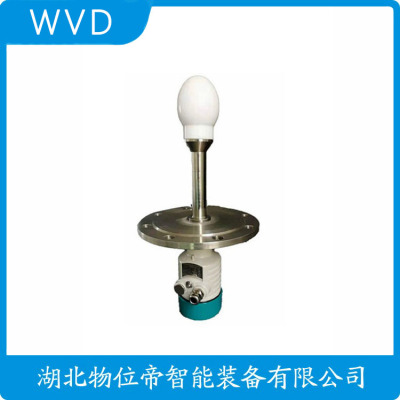

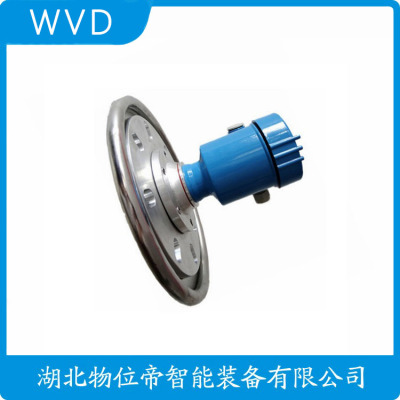

QDGY80A-JX-W雷达物位计生产
雷达物位传感器的测量原理
雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。
导波雷达液位计常见问题解答/选安徽天缆电气有限公司
导波雷达液位计常见问题解答/选安徽天缆电气有限公司供应
有些工况下所使用的雷达料位计，因为传感器安装位置不当及条件所致，出现了一些问题，下面将对一些使用中的问题提出解决方案,供大家参考。
1．导波雷达液位计探头结疤和频繁故障的解决方法
个办法是将探头安装位置提高，但是有时候安装条件限制，不能提高的情况下，就应采用将料位测量值与该槽的泵联锁的办法，解决这一难题:将料位设定值减小0.5m左右，当料位达到该值时，即可停进料泵或开启出料泵。
2．导波雷达液位计雷达料位计被淹相应的改进办法
解 决这种问题的办法是将雷达料位计改为导波管式测量。仍在原开孔处安装导波管式雷达料位计，导波管高于排汽管0.2m左右， 这样一来，即使出现料浆从排汽 管溢出的恶劣工况，也不会使料位计天线被料浆淹没，而且避免了搅拌器涡流的干扰及大量蒸汽从探头处冒出，减少了对探头的损害，同时由于导波管聚焦效果好， 接收的雷达波信号更强，取得了很好的测量效果。使用导波管测量方式，可以改善表计测量条件，提高仪表测量性能,具有很高的推广应用价值。
3．导波雷达液位计关于泡沫对测量的影响:
干泡沫和湿泡沫能将雷达波反射回来，对测量无影响；中性泡沫则会吸收和扩散雷达波，因而严重影响回波的反射甚至没有回波。当介质表面为稠而厚的泡沫时，测量误差较大或无法测量，在这种工况下，雷达料位计不具有优势，这是其应用的限性。
4．导波雷达液位计对于天线结疤的处理:
介电常数很小的挂料在干燥状态下对测量无影响，而介电常数很高的挂料则对测量有影响。可用压缩空气吹扫（或清水冲洗），且冷却的压缩空气可降低法兰和电器元件的温度。还可用酸性清洗液清洗碱性结疤，但在清洗期间不能进行料位测量.
超声波流量计安装7大要求/选安徽天缆电气有限公司供应
超声波流量计的安装在的流量计安装中是*为方便简捷的，但为了测量精度，测量点应选择直管路部分，一般应遵循下列原则:
1.选择充满液体的直管段，如管路的垂直段（流向由下向上为好）或充满液体的水平管道（整个管路中处为好），在安装与测量过程中，不得出现非满管情况；
2.测量位置应选在探头上游有大于10D和下游有5D直管段处；
3.测量点选择应尽可能远离泵，阀门等设备，避免其对测量的干扰；
4.测量点选择应尽可能远离大功率电台，强磁场干扰源等；
5.充分考虑管内结垢状况，尽量选择无结垢的管段进行测量。结垢严重时，应选择插入式探头。
6.选择管路管材应均匀密实，易于超声波传播处；
7.管段初步安装位置选择好后，用于砂轮或钢锉将金属管表面打磨3倍的探头面积（约100mm范围），去掉锈迹油漆，使管壁表面光滑平整，注意，表面应光泽均匀，无起伏不平，与原管道有同样的弧度，切忌将安装点打磨成平面，用酒精或汽油清洗干净。
雷达液位计属2113于通用型雷达液位计，它基于时间5261行程原理的4102测量仪表，雷达波以光速运行1653，运行时间可以通过电子部件被转换成物位信号。导波雷达液位计，化学工业中的一种液位测量仪表。导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度 。
VEGA导波雷达液位计 VEGAFLEX 81，TDR传感器。绳型、棒型或同轴型传感器。在有蒸汽、有附着物、会发泡或有冷凝物的应用场合，该传感器也能提供准确的测量值 -哪怕是在立管或旁路管中也是如此。VEGAFLEX 81 是用于测量液体介质物位和界面的Ass。导航操作能简易，省时并地完成启用，可截短测量电标准简易，确保计划的*大灵活性。测量精度 2 mm，量程距离 75m，法兰连接:=> DN25，过程压力 -1 ... 40bar。不导电的介质只能部分反射微波能量。不被反射的能量穿越介质，在与第二种液体的相位边界得到反射。此效应被用于分离层测量。您可以很方便地在VEGAFLEX 上通过操作工具来选择此项功能。
当近距离观察时，一个在工厂车间里看似像完整系统的东西很少是一个整体:每一套生产设备的背后都隐藏着来自不同制造商的机械、电气、电子和软件组件。一台机器或整个系统的维修或维护效率在很大程度上取决于所需数据的可用速度。是否在资料堆中的文件夹内费力地找寻文件？作为该联盟（简称DDCC）的创始人之一，物位和压力测量仪表制造商 VEGA 与过程自动化领域的zhiming企业共同开发出新型“DIN SPEC91406”。如果该联盟的计划得以成功实施，那么，传统意义上的铭牌很快就会被废除。转换后，公司里的每个员工都拥有相同的*新数据，可以做出正确和合理的决策。
VEGA雷达液位计，威格雷达液位计
VEGA导波雷达物位计，威格导波雷达物位计
VEGA超声波液位计，威格超声波液位计
VEGA音叉振动开关，威格音叉振动开关
VEGA控制器，威格控制器
VEGA超声波物位计，威格超声波物位计
VEGA物位计，威格物位计
VEGA压力变送器，威格压力变送器
VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA雷达物位计，威格雷达物位计
VEGA液位计，威格液位计
VEGA液位计VEGACAL63 CL63.CXFGAXKMXX
VEGA分析仪VEGAMET341 MET341.X
VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX
VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX
威格导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX
VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM
威格雷达液位计VEGAPULSC21 PSC21.XGBHB
威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW
VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXX
VEGA分析仪VEGAMET861 MET861.SC
威格导波雷达液位计VEGAFLEX82 FX82.AXATFFHXKMXX
VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA导波雷达物位计VEGXHXKMXX
VEGA物位计VEGAPULS31 PS31.XGMHB
威格物位计VEGAPULS67 PS67.XXBXXHKMXX
威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX
VEGA超声波液位计VEGASONS62 SONS62.E
VEGA超声波液位计VEGASON62 SN62.XXAGVDMXX
威格超声波液位计VEGASONS61 SONS61.E
VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX
VEGA液位计VEGASWING63PT
威格液位计VEGAWAVE62 WE62.XXTGDRKMX
VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX
VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX
威格音叉振动开关VEGASWING51 SG51.XXSGATPVL
VEGA显示器VEGADIS81 DIS81.ACIANNAAX
VEGA控制器VEGAMET624 MET624.
VEGA雷达物位计VEGAPULS66 PS66.XXHFEHHAMAX
VEGA雷达物位计VXBXATAMXHA
VEGA控制器VEGAMET381 MET381.CX
本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本，提供原装。我们的优势供应产品:HEIDENHAIN海德汉、BECKHOFF倍福、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、AB模块、艾默生EMERSONliuliang计、MTS位移传感器、VEGA液位计、KRACHT齿轮泵、图尔克TURCK传感器、皮尔磁PILZ继电器、易福门IFM传感器。
威格导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。对蒸汽和泡沫有很强的抑制能力，测量不受影响。威格导波雷达液位计常见故障案例分析与处理——测量数据无变化，拉直线:检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。
VEGA导波雷达液位计。无论是在工业生产还是在日常生活中，对于液位测量如河流和湖泊水箱测量等，是在工业生产领域，水平测量具有ue的重要作用。在油田、化工等领域已广泛应用液位计来测量液位，可以掌握实际的液位值水平，从而生产的运行为经济核算提供依据。在当前水平测量中，测量精度是*重要的，无论是小型集装箱、大型油罐还是河湖水库。使测量误差很小的液位，也会造成很大的误差的容量值。tigao液位测量系统中液位测量的精度是重要的。导波雷达液位计的设计，包括同轴电缆的机械部分和同轴导波探头，用作液位传感器使用。同轴电缆用于连接导波电路和同轴波雷达液位计波导杆，通过调节同轴电缆的长度，可以安装在液位计上远离水箱，方便工作人员液位监测；同轴导杆安装在波浪顶部的液体槽中插入待测液体中，末端到槽底，用于测量液面高度。
关键词:BX-G3028 高精度导波雷达液位计
分体式导波雷达液位计 导波雷达物位仪 液位计 雷达液位计
技术参数:
适用介质:液体，是高温高压环境里的液体 应 用:密封罐，压力较大的液体测量 防爆认:Exia IIC T6 Ga/ Exd IIC T6 Gb 测量范围:15m 频率:500MHz-1.8GHz 天 线:单杆或单缆式 测量精度:±10mm 过程温度:（-200～400）℃ 过程压力:（-0.1～40）MPa 信号输出:（4～20）mA/HART 现场显示:四位LCD 可编程 电源:两线制（DC24V)/四线制（DC24V/AC220V） 外壳:铝 单腔/铝 双腔/塑料/不锈钢 单腔 过程连接:螺纹/法兰（选配）
QDGY80A-JX-W雷达物位计生产
本文旨在通过实践来探讨电厂低压给水加热器上液位的测量，并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点，论述了导波雷达液位计在低压给水加热器上的使用优势，藉此给电力行业热工人士提供一些有价值的参考。
给水加热器的结构与功能
给水加热器是一种利用汽轮机抽汽加热给水，以提高热效率的加热设备，是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水，而不是直接将乏汽排入凝汽器，以充分利用乏汽的焓，降低冷源损失，同时减弱锅炉受热面的热应力。
加热器按汽水传热方式的不同，可分为表面式和混合式。目前，在火力发电厂中除了除氧器采用混合式加热外，其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同，表面式加热器又分为立式和卧式。
表面式给水加热器的特点，是加热工质（汽轮机的抽汽）与被加热工质（锅炉给水）相互不混合，通过管壁来传递热量。传热管内是给水，传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水，由疏水口排出。由于加热蒸汽通常都具有一定的过热度，为使给水温度达到所期望的值，同时加热面积尽可能的少，可设置一个过热蒸汽冷却段，以充分利用抽汽的过热度。蒸汽由汽相变为饱和水，同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段，管内给水大部分的焓升是由这一区段提供的。因此，具有凝结段的加热器是电厂用给水加热器的基本型式。
加热器中液位测量的重要性
加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在，给水不可能被加热到蒸汽压力下的饱和温度，不可避免地存在着一个端差。因此，给水端差（TTD = Terminal Temperature Difference）和疏水端差（DCA = Drain Cooler Approach temperature difference）是加热器的两个主要。给水端差和疏水端差的设置，直接影响到机组的率和运行的性。给水端差又称为上端差，是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差，是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。
图1 卧式表面式给水加热器结构实物
合理的给水端差的设置，能够有效提高热交换效率，是成本控制及盈利能力的重要组成部分。在实际运行中，给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定；加热器受热面结垢使传热恶化，增大了传热管内外温差；加热器内积聚了空气，不凝结的空气附在传热管表面形成空气层，妨碍了蒸汽的凝结放热，增大了传热热阻；凝结水或给水的部分或不经过加热器，而是从加热器旁路通过；凝结水位过高，淹没了一部分传热管，使传热面积减少。而给水端差过小，纵然可以提高热交换效率，但加热器长期处于过热状态，会大缩短使用寿命。由此可见，在日常操作中，维持合理的加热器凝结水位高度，从而找到热交换效率和设备寿命之间的平衡点，成为热工控制的首要任务。
加热器中液位测量的发展历程
给水加热器中存在高温、高压及大量蒸汽，恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段，从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。
磁翻板液位计又称就地水位计，是为传统的一种水位测量方式，至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理，根据加热器的设计温度、压力及水的密度，制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中，筒体中的水位和加热器中的水位等高，而筒体内浮子漂浮在水面上，即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转，通过小磁板两面颜的不同，来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术，但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化，凝结水的密度也发生变化，根据阿基米德浮力定律f浮=ρgV，当凝结水密度变化时，浮子浸没在水中的体积也发生变化，因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。
浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器，所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理，因此同样面临着测量精度差的问题。此外，浮筒液位计多数采用扭力管式测量原理，表头笨重且需要周期性的标定，给使用和维护带来了诸多不便。
图2 导波雷达液位计工作原理
随着差压变送器技术的发展和产品性价比的提升，差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器，还是采用单室平衡容器，对于测点位置的选取和安装都有较高的要求。因为，低加汽测可能工作在负压工况下，所以测量值波动大，影响到生产人员的正确操。此外，差压变送器的测量原理是:ΔP=ρgh,为达到地测量，需要对密度、温度及压力进行补偿。
导波雷达液位计采用的是时域反射原理（TDR原理，Time Domain Reflectometry）。导波雷达的工作原理，是由表头高频脉冲发生器产生电磁脉冲波信号，该信号沿着导波杆（探杆）向下传送，当遇到比此前传导介质（如空气或蒸汽）介电常数大的液体表面时产生反射信号，用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半，即代表被测介质表面到导波雷达液位计过程连接处的距离；通过给定的容器高度减去距离，计算得出液位的高度，从而达到对液位的测量。
导波雷达液位计的测量原理及优点
时域反射理论模型早在1939年就已建立，初用于电信业查找电缆断点。上世纪90年代中后期，部分液位计厂家致力于将TDR技术应用于工业仪表，称之为导波雷达液位计。导波雷达液位计问世后，随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关，可以用于测量液体、浆料和固体，也可以测出物位或某些工况下的液体界面。因此，当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时，是一种理想的物位测量仪表，几乎可以取代大多数物位计。当然，导波雷达液位计也同样面临着一些使用的限性，如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆，以及容器内的搅拌影响探杆的安装等。
做为一种探杆和被测介质相接触的接触式物位测量仪表，导波雷达液位计的选型重点集中于探杆形式。为此，各导波雷达液位计厂家研发生产出不同的探杆形式，以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计，就有多达22种探杆形式可供选择。
图3 单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图
那么，如何选用合适的探杆形式呢？首先，需要考虑探杆对温度和压力的耐受。其次，需要考虑电磁脉冲信号在探杆上传播的轨迹。
单式探杆（单杆、单缆）上信号轨迹呈逐步发散的状态。在信号的轨迹范围内，可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴，以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆（通常直径为8mm），电磁脉冲信号在金属杆上传播；其外侧是一根金属套管（通常直径为22mm），金属套管作为金属杆的屏蔽层，起到屏蔽外部的干扰信号及集中信号的作用，以提高信号的灵敏度，便于测量介电常数较低的介质。因此，采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响，是理想的一种探杆形式。同轴探杆的限在于，其量程受限，通常为6m左右，以及高粘度介质所形成的“搭桥”现象。
那么是不是说使用导波雷达液位计测量低压加热器液位，只需考虑到以上两点就了呢？实际上，还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验，选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下，电磁脉冲信号的传播在蒸汽中被衰减的情况。通常，导波雷达的测量原理可用以下公式来表示:
L=D – C0.t/2
L=液位高度
D=容器高度
C0=真空中的光速
t=发射信号和反射信号的时间间隔
在蒸气工况中，实际的液位以 L真来表示，实际的信号传播速度用C真来表示；仪表测量出的液位以L测来表示，那么:
L真=D – C真.t/2
L测=D – C0.t/2
因为C真L测。依据导波雷达液位测量值来控制凝结水的高度，所造成的实际影响是凝结水位过高，致使低压加热器内部分传热管被淹没在凝结水下，热交换效率下降，给水端差增大。
图4 7×S蒸汽探杆结构剖面图
通过实际的观察数据和相关的文献资料信息，在低压加热器的工况条件下，C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化，所以仅从改变仪表系数的方面来进行C真的修正，还是不能很好满足对测量准确度的要求。
对于C真进行实时的补偿，是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆，用于实时的C真补偿，其补偿的工作原理如下:
在蒸气探杆中，距离表头下方125mm处安装有一个蒸汽目标(Steam Target)，表头每秒会发送一个询问信号，该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时，电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:
C真=d/t问询，其中，d=125mm
获得C真后，导波雷达将以此值来进行真实液位值的计算，从而达到实时补偿的目的。
小结
综上所述，Magnetrol专利的蒸汽探杆，集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时，Magnetrol致力于同轴探杆的大规模推广，具有同轴探杆生产的规模优势，给电力行业用户带来了高性价比的产品。此外，Magnetrol专利的AURORA系列液位计，将磁翻板和导波雷达液位计集成为一体，提供了重要应用场合的现场和远传测量，减少了过程接口数量，避免了潜在泄露点，提高了使用维护的便利性。
导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）
式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D （2）
输出电流:Io=4+L×16/E （3）
式中:L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:
（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。导波雷达物位计 由电子装置对微波信号进行处理，***终转化成与物位相关的电信号。能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的***大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。
适用范围及特点
导波雷达物位计仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
导波雷达物位计具有以下特点
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，***高测量温度可达800℃，***大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
主要技术参数
测量范围: 0---6米，缆式***大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: -1.0- 60 bar；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度:
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
型号规格
DCRD
代号
C1
8㎜缆式探头/不锈钢（***大量程35m、-40~250℃）
探头型式及材料
C2
10㎜杆式探头/不锈钢（***大量程6m、-40~250℃）
C3
同轴管式探头/不锈钢（***大量程6m、-40~350℃）
0
螺纹连接
过程连接
1
标准法兰
0
一体化（普通型）
电子部件相关
1
分离型（3m电缆）
2
其他
P
普通型
防爆选项
I
本安型
1
现场显示
显示及编程器
2
编程器
3
现场显示+编程器
4
无
X
客户的要求:如防爆外壳、量程等
其他选项
QDGY80A-JX-W雷达物位计生产
导波雷达液位计工作原理
导波雷达液位计是一种非接触式的液位测量仪表，广泛应用于石油、化工、电力、冶金、等行业的储罐、槽罐等容器的液位测量。本文将详细介绍导波雷达液位计的工作原理。
一、导波雷达液位计的组成
导波雷达液位计主要由以下几个部分组成:
1. 发射器:负责产生高频微波信号，通过天线发射出去。
2. 接收器:接收从被测容器底部反射回来的微波信号。
3. 处理器:对接收到的信号进行处理，计算出液位高度。
4. 显示器:显示处理后的液位高度。
5. 天线:连接发射器和接收器，传输微波信号。
6. 传感器:用于检测微波信号的强度，从而判断液位高度。
二、导波雷达液位计的工作原理
导波雷达液位计的工作原理主要基于微波的传播特性和回波原理。具体来说，当微波信号从发射器发出后，会沿着空气或管道传播到被测容器底部。在被测容器底部，微波信号会遇到被测液体的表面，部分微波信号会被反射回来。接收器接收到这些反射回来的信号后，将其传输给处理器进行分析处理。
三、导波雷达液位计的工作过程
1. 发射微波信号:发射器产生一定频率的微波信号，通过天线发射出去。
2. 传播与反射:微波信号在空气中或管道中传播，遇到被测容器底部时，部分信号会被反射回来。
3. 接收反射信号:接收器接收到从被测容器底部反射回来的微波信号。
4. 分析处理:处理器对接收到的信号进行分析处理，计算出液位高度。
5. 显示结果:显示器显示处理后的液位高度。
四、导波雷达液位计的优点
1. 非接触式测量:导波雷达液位计不需要与被测容器直接接触，避免了传统测量方法中的污染和磨损问题。
2. 高精度测量:导波雷达液位计具有较高的测量精度，能够满足各种工况下的需求。
3. 抗干扰能力强:导波雷达液位计具有较强的抗干扰能力，能够在复杂环境下稳定工作。
4. 易于安装和维护:导波雷达液位计结构简单，安装和维护方便，降低了使用成本。
总之，导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力和易安装维护等优点，在各行业得到了广泛的应用。了解其工作原理有助于我们地应用和维护这种的测量设备。
导波雷达液位计是一种常见的工业测量仪器，主要用于液体和固体物料的液位监测。它通过导波雷达技术，利用电磁波在介质中的传播特性，实现对液位的测量。这种技术在各种行业中得到广泛应用，比如石油、化工、水处理、食品和饮料等领域。
导波雷达液位计的工作原理基于电磁波的传播。其核心部件是一个发射器和接收器，发射器将高频电磁波发射到测量介质中。当电磁波遇到液体或固体物料时，会产生反射，接收器则接收到这些反射波。通过分析反射波的时间和特性，仪器可以计算出液位的高度。
与传统液位计相比，导波雷达液位计具有多项优势。首先，它对测量环境的适应性强。传统液位计可能受到压力、温度、蒸汽、泡沫等因素的影响，而导波雷达液位计则不易受到这些因素的干扰。这使得它在一些恶劣环境下仍能保持良好的测量精度。
其次，导波雷达液位计的安装和维护相对简单。由于其非接触式的测量方式，用户无需担心测量探头与介质直接接触带来的污染或磨损问题。此外，导波雷达液位计的性高，能够长时间稳定工作，减少了维护频率和成本。
导波雷达液位计的应用领域广泛。首先，在石油和化工行业，液位监测是和生产管理的重要环节。导波雷达液位计能够实时提供液位数据，帮助企业避免因液位异常造成的隐患。同时，它也能提高生产效率，确保原料的及时供应。
在水处理行业，导波雷达液位计用于监测污水和废水处理过程中的液位变化，确保处理过程的顺利进行。通过对液位的控制，企业可以实现更的水资源管理，降低运营成本。
此外，在食品和饮料行业，液位测量同样。导波雷达液位计能够在不影响产品质量的情况下，提供的液位数据，帮助企业实现自动化生产和监控。
在选择导波雷达液位计时，有几个关键因素需要考虑。首先是测量范围和精度。不同的应用场景对液位计的要求不同，用户应根据实际需求选择合适的型号。其次是介质特性。液位计的性能可能受到测量介质的性质（如导电性、介电常数等）影响，因此在选型时要充分考虑这些因素。
另外，安装位置和环境条件也是影响液位计性能的重要因素。应选择合适的安装位置，以避免干扰信号的影响。同时，确保仪器能够适应周围环境的温度、压力等条件。
在使用导波雷达液位计时，用户也应定期进行校准和维护，以确保其测量的准确性和性。虽然导波雷达液位计的维护频率相对较低，但定期检查仍然是必要的，以因长时间使用而导致的性能下降。
总之，导波雷达液位计凭借其优良的测量性能和广泛的适用性，成为各行各业液位监测的重要工具。随着科技的发展和应用需求的增长，导波雷达液位计的技术也在不断进步，未来有望在更多领域发挥更大的作用。企业在选择和使用导波雷达液位计时，应充分了解其工作原理和适用范围，以便地满足生产和管理的需求。通过合理的使用和维护，导波雷达液位计将为企业提供的数据支持，助力其运营。
