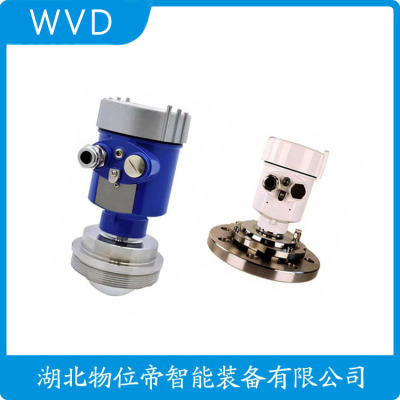

NR3100AF11AF1A2雷达料位计生产厂家
固体散料测量的技术突破
低介电常数(ε<2)粉料测量是行业难题,80GHz雷达传感器通过增强发射功率(<20mW)和窄波束(<4°)提升信号反射率。某电厂粉煤灰仓实测显示,传统26GHz雷达回波强度仅-90dBm,而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置,防止天线积灰。最新多目标识别算法可区分下落物料与料位面,动态测量误差控制在0.5%FS以内。料仓倾斜时,三维建模技术能自动补偿斜面导致的测量偏差。
(1)当测量液态物料时,传感器的轴线和介质表面保持垂直;当测量固态物料时,由于固体介质会有一个堆角,传感器要倾斜一定的角度。(2)尽量避免在发射角内有造成假反射的装置。要避免在距离天线近的1/3锥形发射区内有障碍装置(因为障碍装置越近,虚假反射信号越强)。若实在避免不了,建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度,使传感器较容易地将虚假信号滤出。(3)要避开进料...
概述
蒸汽汽包是石油化工,发电等工业过程中的重要设备,保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计,浮筒液位计,电接点液位计的缺点,维护量小,测量准确。
汽包液位测量的现状
目前,从汽包液位测量的基本原来来看,广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计,浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计,这种转换是通过平衡容器形成残币水柱实现的,其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高,运行中故障率低,维护量小,但这种测量方式的误差与汽包压力和参比水煮温度有关,需要进行汽包校准,且补偿计算复杂,此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时,扭力管受到浮筒中立产生的扭力矩大,扭力管转角处于0°。当液位逐渐上升至高时,扭力管受到浮力产生扭力矩,转过一个角度,变送器将该角度转换成4~20MA直流信号,该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响,受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计,原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍,因而电接点街违纪指示值受气包压力变化的影响较小,能方便的远传液位信号。但是有取样传感器性差,电机机械密封易泄露,电使用寿命短,指示不连续,维护量大的缺点。
综上所述,由于汽包液位测量对象的复杂性,实际运行中的不确定因素和较大的测量误差,导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术,克服了差压式,浮筒式,电接点等液位测量仪表的缺点,*汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计,电磁脉冲信号以光速沿钢缆传播,当遇到被测介质时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定,测量不受液体密度和电气特性影响,测量,测量与调校方便,安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波,因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式,揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时,由于运输和安装不变,建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求,容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物,阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离,不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下,电磁波信号在介质上方的蒸汽中的传播速度会降低,此时雷达测量的液位值将减小。选用带气相补偿的导波雷达,通过气相补偿功能队测量值进行补偿,可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上,汽包是产汽系统的主要部分,利用转化炉烟气段的高温热量和炉出口转化气高温余热,产出10.5MPA高压蒸汽,一部分作为工艺上的配汽参与反应,另一部分外送至高压蒸汽管网,实现设能的综合利用,提高装置的运行效率。由于汽包对于锅炉装置的重要性,测量汽包液位先后共使用了三种测量仪表:差压式液位计,普通导波雷达液位计,带GPC功能导波雷达液位计。由下图可知,通过实际测量,在高温时,普通导波雷达误差高达18%,带GPC时,测量误差仅为2%,带GPC功能导波雷达液位计在高温下测量数据比较稳定,真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中,各项性能明显优于其他类型的液位计,不受工艺条件的线制,维护量小,性能。是在汽包液位测量的优选。
LD700LD型导波雷达液位计是采用微波技术来检测料位的高科技产品,该料位仪利用微波具有穿透性好,对恶劣环境及被测物料适应性强等特点,采用世界上的大规模集成电路,利用雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量,能测量液体、固体(块状、粉状)料位,具有测距远(35米)、高等特点。
使用对象: HC700LD型导波雷达液位计适用于高温(350℃)、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
特性与优势: 1、无盲区,高。 2、两线制技术,是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。 3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。 4、安装简便,牢固耐用,免维护。 5、HART或PROFIBUS-PA通信协议及基金现场总线协议,标定简便、通过数字液晶显示轻松实现现场标定操作,通过软件GDPF实现简单的组态设定和编程。 6、测量灵敏,刷新速度快。
7、适用于高温工况,高达200℃过程温度,当采用高温延长天线时可达300℃。
测量原理:
LD700LD型导波雷达液位计是基于时间行程原理的测量仪表,发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导,当脉冲遇到物料表面时反射回来被仪表 内的接收器接收,并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。
NR3100AF11AF1A2雷达料位计生产厂家
导波雷达发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播,遇到被测介质,由于介电常数突变,引起反射,一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
容器中存在两种不同介质,当上面一层的介质介电常数较小,而下面的介质介电常数较大时,高频微脉冲沿着探测组件传播遇到上层介质时,由于其介电常数较小,因而有少的能量被这一层介面反射,而大部分能量穿透上层介质继续向下传播,遇到两层的介面时,由于下层介质的介电常数较大,因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面,其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
导波雷达液位计特点
由于采用了的微处理器和的EchoDiscovery回波处理技术,导波雷达液位计可以应用于各种复杂工况。多种过程连接方式及探测组件配置,使得YR-RD30系列导波雷达物位计适于高温、高压及小介电常数介质等杂工况及应用场合。导波雷达液位计采用脉冲工作方式,导波雷达液位计发射功率低,可安装于各种金属、非金属容器内,对人体及环境无伤害。

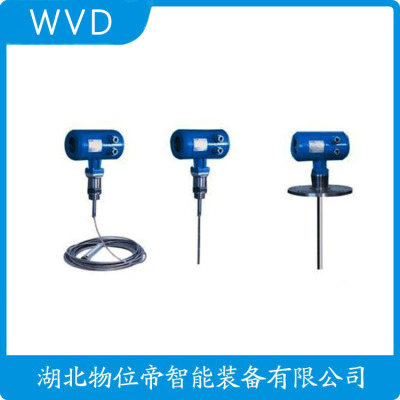

型号:YR-RD31(量程0-30米)
特点:钢缆天线
应用:复杂过程条件下液体、固体测量
大量程:30m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L /PTFE
钢缆直径:钢缆Φ4mm或钢缆Φ6mm
过程温度:-40~250℃
过程压力:-0.1~2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD35(腐蚀性液体测量,量程0-6米)
特点:全四氟密封天线,耐强酸碱腐蚀
应用:量程较短的酸碱罐体液位测量
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢棒Φ10mm
过程温度:-40~120℃
过程压力:-0.1~2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD36(小介电常数介质测量,量程6米)
特点:同轴式导波天线,获得更小的盲区、更强的回波信号
应用:小量程,多蒸汽,小介电常数介质的测量。适应过程条件复杂的环境
大量程:6m
测量精度:±10mm
过程连接:G1½A或G2A
探测组件:不锈钢316L
同轴直径:Φ25mm
过程温度:-40~250℃
过程压力:-0.1~2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD32(量程0-6米)
特点:杆式导波雷达天线
应用:液体测量,高温高压工况,复杂过程条件
大量程:长6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/陶瓷
钢缆/棒:钢缆Φ4mm或钢缆Φ6mm/棒Φ10mm
过程温度:-40~250℃
过程压力:-0.1~2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD34(高温液体测量,量程0-6米)
特点:不锈钢316L/陶瓷材料天线,能耐受更高的温度和压力
应用:液体测量,高温高压复杂工况
大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L
杆直径:Φ10mm
过程温度:-40~400℃
过程压力:-0.1~2MPa
信号输出:两线制4-20mA/HART
型号:YR-RD33(小介电常数液体或固体测量)
特点:多缆式导波天线结构,获得更强的回波信号
应用:小介电常数液体及固体测量,复杂过程条件
大量程:30m
测量精度:±3mm
过程连接:法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢缆Φ6mm
过程温度:-40~250℃
过程压力:-0.1~2MPa
信号输出:两线制4-20mA/HART
导波雷达物位计技术参数
参数:导波雷达工作频率:100MHZ-1.8GHz
测量范围:缆式导波雷达测量范围0-30m;杆式、同轴管式导波雷达测量范围0-6m
重复性:±2mm
分辨率:1mm
采样:YR-RD30系列导波雷达回波采样55次/s
响应速度:>0.2S(根据具体使用情况而定)
输出信号:4-20mA
精度:±3mm
通讯接口:HART 通讯协议
过程连接:G1"A、G1½"A螺纹;法兰DN50,DN80,DN100 ,DN150,DN200,DN250
过程压力:-0.1-2MPa
电源:24VDC(±10%);纹波电压:1Vpp
耗电量:大22.5mA
环境条件:温度-40℃~+70℃
外壳防护等级:导波雷达防护等级为IP67
防爆等级:EXib IIC T6
电缆入口:2个M20×1.5或1/2"NPT(电缆直径5-9mm)
测量距离:下表列出不同类别被测介质与测量距离的关系
分组
固体颗粒
液体
测量范围
1
1.4…16
冷凝气,如N2CO2
2
1.6…19
塑料带粒子
白灰石,特种水泥
糖
液化气,如丙烷
溶剂
氟利昂12/氟利昂
棕榈油
25m
3
1.9…25
普通水泥,石膏
矿物油,燃料
30m
4
2.5…4
谷物,种子
石头
砂粒
苯,苯乙烯,甲苯
呋喃
萘
30m
5
4…7
潮湿的石头、矿石
盐
氯苯,氯仿
纤维素喷雾
异氰盐酸,本胺
30m
6
>7
金属粉末
碳黑
煤炭
含水液体
酒精
液氨
30m
导波雷达物位计接线图
导波雷达物位计调试
昌晖仪表制造有限公司YR-RD30系列导波雷达可以通过以下方法调试:
1、通过调试软件YR-SOFT
通过YR-SOFT软件调试雷达传感器都可以通过软件进行调试。采用软件进行调试,需要一个仪表CONNECTCAT驱动器。
使用软件调试时需给雷达仪表提供24VDC,同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻(内部自带电阻250欧姆)的供电仪表,就不需要附加外部电阻,这时候HART适配器可以和4-20mA线并联。
2、通过HART手持编程器
3、通过显示调整模块YR-PM
编程器订货后出厂已安装在导波雷达上。编程器由4个按键和一个液晶显示屏组成,可以显示调整菜单和参数设置。
YR-RD30系列导波雷达按结构形式和应用场合的不同,分为YR-RD31、YR-RD32、YR-RD33、YR-RD34、YR-RD35和YR-RD36六个大类,用户选用导波雷达时应认真填写导波雷达物位计参数表》,昌晖仪表制造有限公司可以根据您提供的详细参数,为您选配佳测量效果的导波雷达产品。
1、缆式导波雷达选型
YR-RD31□□□□□□□□-□ 大量程30米,液体、固体粉料测量
防爆
P
I
D
标准型(非防爆)
本安型(Exib ⅡC T6)
本安型+隔爆型(Exd ib ⅡC T6)
传感器/缆式探头
A
B
C
液体型/4mm
固体型(10m内)/6mm
固体型(10m-30m)/6mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
2、杆式导波雷达选型
YR-RD32□□□□□□□□-□ 大量程6米,液体液位测量
防爆
P
I
D
标准型(非防爆)
本安型(Exib ⅡC T6)
本安型+隔爆型(Exd ib ⅡC T6)
杆式探头 直径
A B
6mm
10mm
过程连接/材料
G
GA
N
NA
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
3、双缆式导波雷达选型
YR-RD33□□□□□□□□-□
大量程30米,液体、固体粉末测量
防爆
P
I
D
标准型(非防爆)
本安型(Exib ⅡC T6)
本安型+隔爆型(Exd ib ⅡC T6)
过程连接/材料
D
E
F
H
K
Y
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
4、杆式(高温型)导波雷达选型
YR-RD34□□□□□□□□-□ 大量程6米,液体、蒸汽测量
防爆
P
I
D
标准型(非防爆)
本安型(Exib ⅡC T6)
本安型+隔爆型(Exd ib ⅡC T6)
杆式探头
A B
6mm
10mm
过程连接/材料
G
N
C
D
E
F
H
K
Y
G1½"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
G
高温密封/-40...400℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
5、防腐型导波雷达选型
YR-RD35□□□□□□□□-□ 量程6-20米,腐蚀性液体测量
防爆
P
I
D
标准型(非防爆)
本安型(Exib ⅡC T6)
本安型+隔爆型(Exd ib ⅡC T6)
防腐探头
A
B
10mm
14mm
过程连接/材料
C
D
E
F
H
K
Y
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
普通密封/-40...120℃
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
塑料/IP65
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
6、同轴杆式导波雷达选型
YR-RD36□□□□□□□□-□ 大量程6米,介电常数低、表面波动液体测量
防爆
P
I
D
标准型(非防爆)
本安型(Exib ⅡC T6)
本安型+隔爆型(Exd ib ⅡC T6)
传感器/缆式探头
A B
25mm
50mm
过程连接/材料
GA
NA
C
D
E
F
H
K
Y
G1"A螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程
导波雷达物位计尺寸
1、外壳材质:铝合金
2、不同型号导波雷达尺寸
导波雷达物位计参数表
客户信息
单位:-------------
邮编:-------------
E-mail:-----------
日期:××年××月××日
□ 标准型(非防爆);□ 本安型(Exib IIB T5);□ 本安型(Exib IIC T6);□ 本安型+船用(Exib IIC T6);□ 本安型+隔爆型(Exd [ib] IIC T6)
罐/容器信息
储罐类型:
□ 储罐
□ 储罐结构:------------
□ 罐尺寸:--------------
□ 反应罐;
□ 罐体材质:------------
□ 罐高度:----------m
□ 分离罐
□ 压力:------------
□ 罐直径:-------------
□ 船用储罐
罐顶:□ 拱顶式;□ 平顶式;□ 敞口式
罐底:□ 锥底;□ 平底;□ 斜坡底
安装:□ 顶部安装 ;□ 侧面安装;□ 旁通管;□ 导波管安装
罐顶安装接管(重要信息)
接管高度:------------mm
接管直径:------------mm
测量介质
介质名称:-----------;□ 液体;□ 固体;□ 混合介质
介质温度:-----------℃
介电常数:-----------
挂料:□ 是;□ 否
搅拌:□ 是;□ 否
过程连接
螺纹:□ G1½"A;□ 1½"NPT;□ G2"A;□ G1"A;□ 1"NPT
法兰:□ 法兰 DN= ------;□ 法兰 ANSI=------------
电源:□ 24VDC;□ 220VAC
输出:□ 4-20mA;□ HART;□ PROFIBUS PA
显示:□ 带表头显示;□ 不带表头显示
雷达料位计作为现代工业自动化领域中的关键设备,其准确性和稳定性对于提高生产效率、降低生产成本具有不可替代的作用。在市场上,众多品牌竞争激烈,其中不乏一些。以下是对雷达料位计十的介绍,同时涵盖了其品牌的背景、产品特点、市场份额等方面的信息,以下排名不分先后
米科作为国内雷达料位计领域的,以其的品质、的技术和的服务了市场的广泛。该公司注重技术研发和品质控制,致力于为用户提供高精度的雷达料位计产品。米科的雷达料位计不仅具有高精度、高性的特点,还具备易于安装、维护简单的优势,能够满足各种复杂工况下的测量需求。
VEGA作为德国的测量仪表制造商,在雷达料位计领域具有悠久的历史和的经验。其产品以高精度、高性、长寿命等特点著称,广泛应用于化工、石油、制等行业。VEGA的雷达料位计采用的微波技术,能够在复杂环境下实现稳定测量。
E+H是一家总部位于瑞士的跨国企业,专注于流量、物位、温度、压力等领域的测量与控制。其雷达料位计产品以高精度、高性、易用性等特点受到用户的青睐。E+H的雷达料位计采用的信号处理技术,能够在各种工况下提供准确的测量数据。
Magnetro是美国的液位仪表制造公司,其雷达料位计产品在市场上享有很高的声誉。Magnetro的产品具有高精度、长寿命、易维护等特点,广泛应用于石油、化工、电力等行业。该公司注重技术和产品研发,不断推出适应市场需求的新产品。
罗斯蒙特是艾默生旗下的品牌,专注于自动化解决方案和商住解决方案的研发与生产。其雷达料位计产品以高精度、高性、易于集成等特点著称,广泛应用于各种工业领域。罗斯蒙特的产品质量和技术水平均处于行业领先。
霍尼韦尔是一家化的高科技公司,在工业自动化领域拥有举足轻重的。其雷达料位计产品以高精度、高性、长寿命等特点著称,广泛应用于化工、石油、制等行业。霍尼韦尔注重技术和产品研发,不断推出适应市场需求的新产品。
西门子作为德国的工业巨头,在工业自动化领域拥有的经验和技术积累。其雷达料位计产品以高精度、高性、易用性等特点受到用户的青睐。西门子注重技术和产品研发,为用户提供全面的工业自动化解决方案。
ABB是一家总部位于瑞士的跨国企业,专注于电力、工业自动化、机器人及离散自动化等领域的研发与生产。其雷达料位计产品以高精度、高性、长寿命等特点著称,广泛应用于各种工业领域。ABB在工业自动化领域具有深厚的技术底蕴和的经验积累。
富士电机是日本的工业自动化设备制造商,其雷达料位计产品以高精度、高性、易用性等特点受到用户的喜爱。富士电机注重技术和产品研发,不断推出具有竞争力的新产品,以满足市场的多样化需求。
横河电机是日本的一家企业,专注于工业自动化和测量技术的研发与生产。其雷达料位计产品以高精度、高性、长寿命等特点著称,广泛应用于各种工业领域。横河电机在工业自动化领域具有深厚的技术底蕴和的经验积累,能够为用户提供全面的技术支持和解决方案。
综上所述,以上十大雷达料位计品牌各具特,在工业自动化领域具有举足轻重的。这些品牌以其的品质、的技术和的服务了市场的广泛,为推动工业自动化技术的发展和应用做出了重要贡献。
产品概述
杆式导波雷达液位计是使用非接触式高频雷达液位测量仪表,便捷的安装方式和标准的通信接口4~20mA(HART)、RS-485与PLC、DCS通讯该产品还具有防爆和本安两种形式,可广泛适用石油,化工,食品,水处理等行业的液位、料位的连续测量。
产品特点
○适合多种场合的液位料位测量;
○防爆和本安设计可广泛用在石油化工领域;
○杆式导波雷达液位计采用了高达26GHz的发射频率,雷达液位计可以应用于各种复杂工况;
○4~20mA(HART)标准信号、RS485支持Modbus RTU通讯接口,可实现数据的远距离传输;
○体积小、重量轻、结构精巧、安装便捷;
○精度高、*稳定性好、无维护工作量;
○防潮、防尘、防雷击、防射频干扰;
○模块化设计;
○本安型仪表可在不停电的情况不开壳调校测试;
○测试与标定无需介质;
○非接触式测量,无机械磨损,使用寿命长;
○可配套显示仪,实现罐下显示。
技术参数
外形尺寸
安装示意
安装要求:一般采用标准法兰安装到罐顶,也可采用旁通管安装,导波管安装等多种方式。高频雷达放置在罐体直径的1/4或1/6处,距罐壁不小于200mm,26G天线伸入到罐里至少10mm;测量锥形罐体,应安装在锥形罐体平面的中间,可以测量到锥形顶部;测量有堆料的罐体,法兰选型应选择万向法兰(可调节方向)。
注意事项:液位计不能安装在进出料口处,拱形、圆形罐不要将仪表安装在顶部中心,避免多次强波反射;避免安装在有很强涡流的地方。如有搅拌或很强的化学反应等,建议采用导波管或旁通管安装方式;导波管安装时要注意内壁一定要光滑,下面开口的导波管达到需要的底部液位。
配置表
电气连接
SICK卫生型导波雷达液位计使用说明
LFP的导向雷达采用了飞行时间技术测量电磁脉冲。
其通过计算发射脉冲与反射脉冲之间的时间差来测量液位高度,
可手动切割和更换单探针,长度200mm2000 m
过程温度可高达100°C,过程压力可高达10 bar
?盲区小,适用于小型箱体
? 即使更换液体类型也可测量
? 3合1:集成显示、模拟输出(符合NAMUR NE 43标准)和二进制输出
? IP 67的高防护,外壳可旋转
SICK卫生型导波雷达液位计使用说明
SICK推出的LFP卫生型液位传感器可以广泛适
用于油类以及水类混合液体的连续液位测量;
即便是有泡沫的液体以及有沉淀的液体,
Cubic LFP同样也体现了稳定的测量性能。
计算结果既可以是连续值(模拟输出),
也可以是可随意定位的开关点(开关量输出)。
由于LFP的探针十分灵活,既可更换,也可切割,
故能够将传感器集成应用。
LFP Cubic也可用于沉积性液体或泡沫性液体。
该传感器通过四个按钮和一个显示屏可直观地完成设置,
使用、方便。除了可输出离散信号和模拟信号外,
LFP还配备IO-Link接口,可向控制端传输其他有用的处理数据。
?LFP系列适用于有CIP(现场清洗)和SIP(现场杀菌)
?过程温度可达-20 °C ... +150 °C, 过程接口可定制
?接液探杆的长度覆盖300…2000mm,分辩率小于2mm
SICK卫生型导波雷达液位计使用说明
Magnetrol麦格纳邱液位设备 700系列高性能导波雷达液位计 704、705、706
常用型号:
705-510a-110/7mr-a110-120 :
705-510A-110/7MA-A110-181:
705-51AA-110/7MS-A578-120 :
705-510A-110/7MS-A578-120:
705-510A-110/7MA-A110-110
正常货期:货期 8-10周,急需货期现货可以联系店主安排调货
Eclipse增强型705是采用具有性的导波雷达(GWR)技术,两线制, 24VDC回路供电的液位变送器。这个单一的变送器可以用于类型的探杆,并提供更强的性,正如SFF=91%的失效系数所表现的,允许它在SIL 3回路中使用。
Eclipse 705系列高性能导波雷达液位计
ECLIPSE导波雷达液位计的设计提供了远远超过许多传统技术的测量性能。该产品在工业上首次采用了的***外壳设计,它是把接线室和电子线路室分别安装在同一个平面上,***优化的倾斜角度更方便接线、组态和观察显示。
ECLIPSE 705变送器支持FDT/DTM标准与PACTware?PC端软件可以允许额外的配置和灵活的故障排除。
技术
导波雷达
Eclipse 705系列高性能导波雷达液位计
低功耗脉冲雷达 结合了时域反射原理 、等效采样(ETS)与现代化低功率电路等技术。这些原理与科技的集成创造了高速导波雷达 液位计。电磁脉冲通过导波管传播,它聚焦于能量,并产生比非接触式雷达更有效的系统。
可测量低介电常数介质(εr ≥ 1.4)
容积输出
连接/拆卸探杆轴套
可在蒸汽工况中使用及忽视泡沫
IS, XP与非易燃认
忽视挂料
原理
ECLIPSE导波雷达变送器是基于TDR技术。(时域反射原理)TDR利用导波(探杆)传播电磁脉冲信号。当脉冲到达介电常数高于其行进的空气(εr= 1)的液体表面时,一部分脉冲被反射。通过超高速计时电路来***测量信号传输的时间,从而实现对液位(固体料位)的***测量 更多导波雷达产品
Magnetrol主要产品:
1、MAGNETROL液位计
2、MAGNETROL变送器
3、MAGNETROL液位开关
4、MAGNETROL浮筒液位变送器
5、MAGNETROL磁浮子液位计
6、MAGNETROL热式气体质量流量计
7、MAGNETROL浮球液位开关
8、MAGNETROL超声波液位计
9、MAGNETROL液位变送器
Magnetrol型号产品名称型号
MAGNETROL(MAGNETROL)磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050 磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050
MAGNETROL(MAGNETROL)磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800 磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800
09-5129-001 | Magnetrol Sensor Amp Bd 传感器09-5129-001
09-5129/09-5126 | Magnetrol 2-bd Assembly09-5129/09-5126
Magnetrol XC35-1S40-CDHXC35-1S40-CDH
Magnetrol F10-1D22HM7F10-1D22HM7
Magnetrol F-XB73-4S30-BDQF-XB73-4S30-BDQ
Magnetrol F-C35-PS40-CDAF-C35-PS40-CDA
Magnetrol B35-PB30-FNAB35-PB30-FNA
870-102-00 | Magnetrol Pcb870-102-00
09-5131-001 | Magnetrol Pcb09-5131-001
810-0205-D01 | Magnetrol Level Switch Probe810-0205-D01
09-5125-001 | Magnetrol Control Board09-5125-001
345-3442-100 | Magnetrol Ultrasonic Xmotor345-3442-100
030-2409/2407 | Magnetrol 2-bd Assembly030-2409/2407
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7P1D5MDXNF91 G1/1000 H4050
2MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7E1B5MDXNF91 E1/800 H1800
Magnetrol浮子X4M1-AD1A-REAA-1111FY1212B080
Orion lnstuments浮球开关F9K-2400-070
Magnetrol浮球开关910-WMH2-010
Magnetrol液位计705-510A-110
Magnetrol传感器705-510A-100-WH
Magnetrol浮球式位面开MODEL:910-WMH2-010 SERIAL:43040-O1
Magnetrol液位开关B75-1B20-FAD
Magnetrol导波雷达液位计7MS-A118-125-WH
Magnetrol导波雷达液位计7MR-A110-116/704-511A-1400-1M
Magnetrol导波雷达液位计传感器705-510A-110-WH
Magnetrol导波雷达液位计7MS-A118-1260-1M/705-510A-210
Magnetrol液位计705-510A-110/7MS-A118-350TK
Magnetrol导波雷达变送器705-510A-A10/7MD-A11N-130
Magnetrol开关组件089-7401-110
Magnetrol流量变送器TA2-A1BO-131
Magnetrol流量变送器TMR-A23A-018
Magnetrol流量变送器TA2-A1BO-131/TMR-A23A-018
Magnetrol流量变送器TA2-01B1-130
Magnetrol液位变送器E3B-KG3A-H1C
Magnetrol液位变送器E3A-PG3C-H11
Magnetrol液位变送器E3F-KQ4C-H1F
Magnetrol液位变送器705-510A-110
Magnetrol液位装置089-8301-002
Magnetrol雷达液位计R82-510A-011
Magnetrol雷达液位计RAA-A440-100
Magnetrol磁翻板液位计2M1-AC1A-ACAA-1111-1N1BA2B-320
Magnetrol液位开关T31-002N-BOB
MAGNETROL水流开关F50-1A2C-CKP
Magnetrol液位开关T35-O02N-BOB
Magnetrol液位开关962-50AO-010
Magnetrol液位开关B4O-5C20-FAM
Magnetrol液位开关B40-5C20-R1M
Magnetrol液位开关B40-1B6O-R1M
Magnetrol液位开关335-AA1A-G5P
Magnetrol液位开关 355-510A-10B
Magnetrol液位开关C29-1B20-CLA
Magnetrol液位开关T20-1B2A-BKP
Magnetrol液位开关T31-002N-BOB
Magnetrol液位开关T31-004A-A4P
Magnetrol液位开关T35-002N-B01
Magnetrol液位开关TD2-8D00-0G1
美国MAGNETRO变送器706
美国MAGNETROL开关
美国MAGNETROL开关A10系列
美国MAGNETROL流量计
美国MAGNETROL流量开关F10
美国MAGNETROL指示器
Magnetrol流量开关TD2-8D01-OCO/TMC-A240-015
Magnetrol雷达液位计705-510A-110/7MA-A11
0-180
Magnetrol开关组件CDD(89-7401-124)Magnetrol,585593-03-001
Magnetrol液位计XT35-O02N BOB #1
Magnetrol浮球液位开关B73-1B30-BAR SN:596842-06-001
Magnetrol液位开关961-50AO-010/9A1-A11A-008
Magnetrol电路板Z31-2844-001
Magnetrol液位开关B73-2B30 585847-02-002
Magnetrol水洗流量开关XTD1-2D0O-OCO/TMD-A110-008 sn.6190
Magnetrol.C29-1N40-BCC NO608867-01-001
Magnetrol液位开关089-7401-200/DPDT
Magnetrol开关组件FDD(89-7401-097)Magnetrol,585593-02-005
Magnetrol开关组件BDR(89-7401-097)Magnetrol,585593-08-008
Magnetrol开关组件FDM(89-7401-098)Magnetrol,585593-06-001
Magnetrol液位开关B72-1B2O-FAR NO:588897-16-001
Magnetrol液位计705-510A-110/7MA-A110-080
Magnetrol雷达液位计704-511A-140/7MR-A118-116
Magnetrol导波雷达液位变送器704-511A-140/7MR-A118-106
Magnetrol水位变送器NO.705-510-110
Magnetrol导波雷达液位计(含不锈钢测量筒)705-510A-110&7MF
Magnetrol.K35-2B30-BNB NO 598354-01-002
Magnetrol流量开关F50-1B2F-FNT
Magnetrol液位开关NO B40-5C20-R1M 2085PSI SN.618908-14-O(
Magnetrol雷达液位计705-510A-110 7MS-A118-125 XS31-4C2B-(
MAGNETROL液位开关
MAGNETROL开关TD2-8DOO-OG2/TMC-A110-005
