705型导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法,并可在工业频率波段范围内正常工作。波束能量较低,可安装于各种金属、非金属容器或管道内,对人体及环境均无伤害。
产品简介:

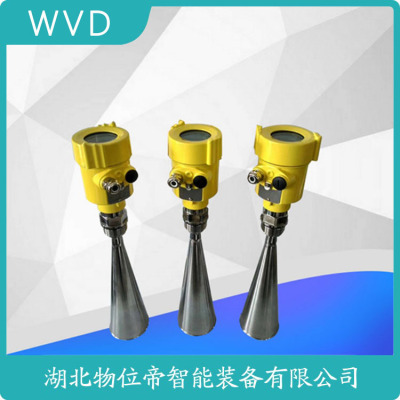

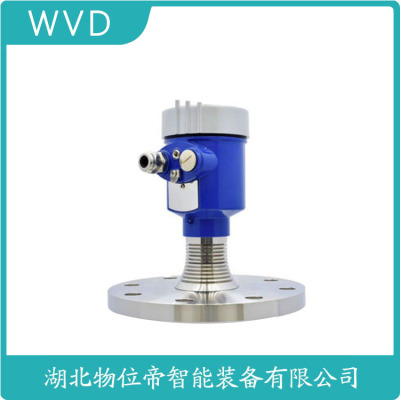

D800系列雷达液位计
类 别
D801
D802
D803
应 用
过程条件简单,腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
存储或过程容器腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
适应各种存储容器或过程计量环境,液体、浆料、固体
比如:
原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒
测 量 范 围
20米
20米
35米
过 程 连 接
螺纹
法兰
法兰
过 程 温 度
-40-130℃
-40-150℃
-40-250℃
过 程 压 力
-1.0-3bar
-1.0-20bar
-1.0-40bar
重 复 性
± 3mm
± 3mm
± 3mm
精 度
0.2s(根据具体使用情况而定)
电流信号:4…20mA
精度 :经济性分析与选型建议
80GHz雷达价格是26GHz的1.5-2倍,但在低ε介质中可减少50%无效采购。某电厂案例显示,替换差压变送器后年维护成本从3万降至5000元。四线制分体设计节省电缆,300米传输仅需0.5mm²线径。无线版本免除布线,但需5年更换电池(典型功耗18mW)。行业数据显示投资回报期平均1.8年,主要来自减少的停机损失。
导波雷达液位计是接触式物位测量,采用时域反射技术(TDR)电子单元发射微波脉冲沿着导波杆(缆)传播,当接触被测介质时,产生反射信号由电子部件接收,计算发射到接收的间隔时间,转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差,并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct (1)
式中:C为光速;T为发射脉冲与反射脉冲时间差;D为空间距离。
根据设定的满罐和空罐位置,通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D(2)
输出电流:Io=4+L×16/E (3)
式中:L为物料高度;E为量程。
导波雷达液位计适合测量液/液界面,如油水界面,油与水、油与酸、低介电的有机溶剂(甲苯、苯、环己烷、己烷、松节油和二甲苯)和水或酸。测量液/液界面应注意以下几点:
(1)介电常数较低的介质位于上部。
(2)两种液体的介电差异不低于10。
(3)上层介质的介电常数是已知的,该参数可在现场确定。
(4)上层介质的大厚度取决于其介电常数。
(5)上层介电常数下限<3,下层介电常数上限>20。
(6)可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器,也可用在旁通管和各种尺寸的储罐,适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
(1)无可活动机械部件,维护成本低。
(2)安装方便,支持罐顶安装或旁路管顶部安装。
(3)适用于液面、界面和粉末状或小颗粒状固料的物位测量。
(4)不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
(5)适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导,尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能,具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成,即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送,在导波杆与物位(气/物、气/液或液/液界面)的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号,然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类,主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
导波雷达液位计是接触式物位测量,采用时域反射技术(TDR)电子单元发射微波脉冲沿着导波杆(缆)传播,当接触被测介质时,产生反射信号由电子部件接收,计算发射到接收的间隔时间,转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差,并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct (1)
式中:C为光速;T为发射脉冲与反射脉冲时间差;D为空间距离。
根据设定的满罐和空罐位置,通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D (2)
输出电流:Io=4+L×16/E (3)
式中:L为物料高度;E为量程。
导波雷达液位计适合测量液/液界面,如油水界面,油与水、油与酸、低介电的有机溶剂(甲苯、苯、环己烷、己烷、松节油和二甲苯)和水或酸。测量液/液界面应注意以下几点:
(1)介电常数较低的介质位于上部。
(2)两种液体的介电差异不低于10。
(3)上层介质的介电常数是已知的,该参数可在现场确定。
(4)上层介质的大厚度取决于其介电常数。
(5)上层介电常数下限<3,下层介电常数上限>20。
(6)可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器,也可用在旁通管和各种尺寸的储罐,适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
(1)无可活动机械部件,维护成本低。
(2)安装方便,支持罐顶安装或旁路管顶部安装。
(3)适用于液面、界面和粉末状或小颗粒状固料的物位测量。
(4)不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
(5)适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导,尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能,具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成,即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送,在导波杆与物位(气/物、气/液或液/液界面)的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号,然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类,主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
7ML54231LA012CE1-Z雷达液位计产地货源
导波雷达液位计在检测液位时采用的是时域反射(TDR)原理,信号的传输介质是同轴电缆和导波杆,可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线,我们可以把它等效为理想的双导线传输线,由相同的很多小的部分组成,每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成,并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道,如果同轴电缆与其他介质相接触,由于介电常数(这里用rε 来表示)是不同的,会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时,脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时,那么对应的负载阻抗和电缆的特征阻抗相等,那么脉冲会被吸收因此没有回波信号产生;如果发生与其他介质的接触时,那么对应的负载阻抗就会发生变化,使之和特征阻抗不相等,就会产生回波信号。
这里定义一个反射系数为 ρ ,它是反射信号与发射信号的幅度的比值,我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗,cZ 表示特性阻抗。因此,在各种情况时阻抗和反射系数的不同如下所示:1.当同轴电缆传输正常时,那么t cZ =Z
, ρ =0 ,发射脉冲会被吸收,没有回其中:tZ 表示任意一点的阻抗,cZ 表示特性阻抗。因此,在各种情况时阻抗和反射系数的不同如下所示:
1.当同轴电缆传输正常时,那么t cZ =Z , ρ =0 ,发射脉冲会被吸收,没有回
图 2-2 断路回波信号示意图
3.当同轴电缆传输短路(即为与其他介质接触时)时,那么tZ =0 , ρ = −1,同样产生全反射,但是短路回波信号和发射信号具有相反的性,短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时,如果碰上其他介质就会使该点的阻抗变化,从而反射系数也会发生变化,会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的,测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上,仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内,导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到,电路板输出的脉冲信号会通过同轴电缆,再在同轴导波杆上进行传播。由2.1节的介绍,在同轴电缆和导波杆的连接处会首先发生断路,进而一部分信号会产生一个顶部回波信号,但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时,其阻抗特性会发生变化,其一部分也会被反射,会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播,***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差,根据这个时间差,我们用单片机进行计算就可以得到液位的高度。
根据右图所示,在罐体为空的时候,没有液位就不会发生液位回波信号,但是仍然会有顶部回波信号,而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质,由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同,那么就可以通过回波的不同来判断两种介质的分界面,进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播,导波杆上的空气、气态的凝结不会影响性能,因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强,也就更容易检测出液位,比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗,则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s)。
Y为介质的相对介电常数,
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L,那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此,的深度:
L可以表示为液位因罐体高度为H,***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统,导波雷达液位计发送的是窄脉冲信号,对刚性杆***大测量范围为6.1 m,柔性杆为***大范围则为30m。在实际测量中,在量程的上部和下部都会存在一段死区,分别为上部死区和下部死区,其长度分别为Lz和L,,这两个死区的特性是非线性的,所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点,用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点,用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此,在实际应用时,液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度,即有效量程为两个死区之间的高度,也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析,首先介绍了导波雷达液位计测量所需要的时域反射原理,接着详细讲述了导波雷达测量系统的原理,***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
测量原理 通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲,进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时,部分能量被反射回变送器。 变送器利用次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。其波速取决于上层产品的介电常数。发射脉冲与反射脉冲之间的时间差被换算成距离,由此计算出总体液位或界面位置。反射强度取决于被测产品的介电常数。介电常数值越高,反射强度越大。
导波雷达技术的优势高度、的直接液位测量,无需对变化的过程条件(如密度、导电性、粘度、pH、温度和压力)进行补偿。无活动部件、无需重新标定,将维护工作减到少适用于蒸汽、粉尘、湍流和泡沫工况适用于几何形状复杂或存在干扰物的小型储罐,而且不受旁通管机械设计的影响由上而下的安装方式可大程度地降低泄漏风险
高度的应用灵活性
5300 系列的特性能更优,适用于更多应用;适用于大多数液体和固体的液位/物位应用,以及液体界面位置测量应用;实现多方面,其中包括过程容器、控制和,即使是具挑战性的应用场合也能妥善处理,十分;可广泛选择材料、过程连接件、导波杆类型和配件;通过多种选项,您可以找到适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件;动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿。
佳性能与正常运行时间的直接切换技术 (DST) 与导波杆末端探测 (PEP) 可提高测量能力和性;能够将单管导波杆用于长测量范围、障碍物和低介电常数场合,确保在更多应用(如粘性介质)中具有性;对于具有挑战性的应用场合(如塑料颗粒和易沸腾的烃类产品),导波杆末端探测提供备份功能;智能电流接口具有更稳定的微波和 EMI 性能,可使外部干扰造成的影响小。
设计坚固,性高无与伦比的重型导波杆解决方案具有多层保护,可用于端温度和端压力;回波逻辑和智能软件功能具有更佳的能力,可跟踪表面,检测整个容器的状况;防溢罐保护和集成系统 SIL3 适用性均经过第三方认;电子部件和电缆连接位于单独的隔室中,操作更,并且更能受潮;带有验反射器,可轻松验变送器,检测高液位条件;
技术规格液体和半液体液位,和/ 或液体/ 液体界面,或固体物位;5301 型用于液位或全浸没界面测量;5302 型用于液位和界面测量;5303 型用于固体物位测量;微波输出功率额定 300 μW,大 45 mW;湿度0 - 100% 相对湿度;启动时间小于 40 秒;输出:两线制, 4—20 mA。将数字过程变量叠加在 4-20 mA 信号上,符合 HART 协议的主机都可调用。HART 信号可用于多站模式。
7ML54231LA012CE1-Z雷达液位计产地货源
导波雷达液位计单缆或单杆产品概述
导波雷达物位计是一种微波物位计,它是微波(雷达)定位技术的一种运用。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波,能量波在波导管中传输,能量波遇到障碍物反射,反射的能量波由波导管传输至接收装置,再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理,转化成与物位相关的电信号。
导波雷达液位计单缆或单杆适用范围及特点:
导波雷达物位计用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量,适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
1、通用性强:可测量液位及料位,可满足不同温度、压力、介质的测量要求,高测量温度可达800℃,大压力可达5MPa,并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免误测量。
3、免维护:测量过程无可动部件,不存在机械部件损坏问题,无须维护。
4、抗干扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。
导波雷达物位计主要技术参数:
正常工作条件:
环境温度:-20~50℃;
相对湿度:5%~100%(包括直接湿);
环境压力:86kPa~108 kPa;
测量范围: 0~6米,缆式大可达35米;
过程连接: 螺纹 或者法兰;
过程温度: -40 -250℃;
过程压力: 0.1~6Mpa;
工作频率: 1.8GHz;
响应速度: ≥0.2s(根据具体情况而定)
重 复 性: ± 3mm ;
分 辨 率: 1mm ;
电流信号: 4~20mA/HART;
精度: ‹0.1% ;
通讯接口: HART 通讯协议 ;
电源: 24V DC(+/-10%) /波纹电压:1Vpp;
耗 电 量: max22.5mA ;
防爆认: Exia II CT6 ;
外壳保护等级: IP68;
两线制接线: 供电和信号输出公用一根两芯线;
电缆入口: 两个M20ⅹ1.5(电缆直径5 … 9mm)。
三、导波雷达物位计型号及说明:
典型应用:
适用于固体和液体介质,用于各种复杂工况液位测量。
概述:
dt-yw900型脉冲雷达物位计因其的非接触式测量特性,可对有污染性和腐蚀性的介质进行准确的测量,其稳定和准确的表现也同样体现在复杂的测量环境下。输出的4~20ma信号可以提供远端控制,采用了的微波技术和echo-tech回波处理技术以适应各种工况。脉冲雷达物位计的工作方式可测小介电常数介质,并适用于各种金属,非金属容器内,对人体及环境无伤害。 脉冲雷达物位计适用于 煤厂、电厂、石油化工、食品行业及一般工业应用。
本产品的加工定制是是,品牌是鼎拓,型号是DT-YW900,类型是其他液位变送器,测量范围是0~35米,测量精度是<0.2%,输出信号是4~20(mA),测量介质是固体、液体
