706-512a-010-7ct-1100-a10-20-x导波雷达液位计电话

706-512a-010-7ct-1100-a10-20-x导波雷达液位计电话 706-512a-010-7ct-1100-a10-20-x导波雷达液位计电话
  • 706-512a-010-7ct-1100-a10-20-x导波雷达液位计电话
  • 706-512a-010-7ct-1100-a10-20-x导波雷达液位计电话
  • 供应商:
    湖北物位帝智能装备有限公司
  • 价格:
    面议
  • 最小起订量:
    1件
  • 地址:
    湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
  • 手机:
    17720591218
  • 联系人:
    郭芬 (请说在中科商务网上看到)
  • 产品编号:
    221635708
  • 更新时间:
    2025-07-23
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)
产品参数
  • 多样
  • 不限
  • 全国
产品优势
  • 湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品

详细说明

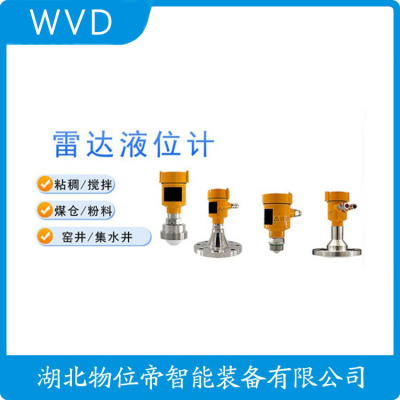

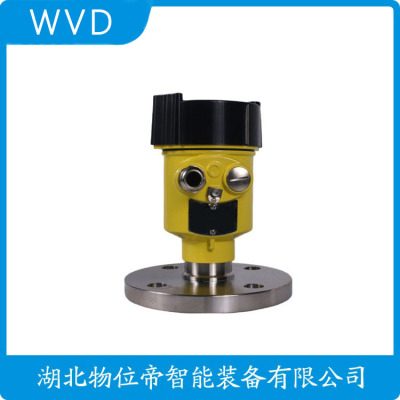

  706-512a-010-7ct-1100-a10-20-x导波雷达液位计电话

  雷达物位传感器的测量原理

  雷达物位传感器基于时域反射(TDR)原理,通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速(3×10⁸m/s),1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示,80GHz传感器对ε=1.8的柴油测量误差仅±2mm,比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化,将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号,能在-40~200℃环境稳定工作。

  导波雷达液位计在工业生产中经常被用到,因其的性能被大众所接受,它有维护成本低、检测性能强、测量精度*、性高、使用年限长等优点。设备的所发射出的信号不受环境、大气等影响,所以可在多种介质中使用,比如高温、高压、蒸汽状态、挥发性气体、粉尘、真空环境等。

  多种条件下使用导波雷达液位计反馈上来的使用数据得出,可连续供电作业*度高,相比其他液位计不用经常人为维护。今天笔者要和大家分享的是如何在锅炉中使用导波雷达液位计,锅炉内高温、高压需要利用液位计测量内部的液位情况来其。利用导波雷达液位计可解决、读数准确、维护简单几种解决的问题。

  在某些锅炉上,每台锅炉安装至少需要安装两个相互独立的水位表,所以每台锅炉也需要配置两个导波雷达液位计。这样才可以符合锅炉运行的要求。导波雷达液位计需要利用石英管来观察炉中的液位变化,但连接管道和阀门需要打开,来提高检测*度。安装的时候需要探头、传感器的干燥清洁,如果发生污染不可以用湿毛巾擦拭,需用酒精去污。

  虽然许多城市还没有关于锅炉液位计的标准规定,但至少需要安装一个直观的液位计,并搭配安装观测的导波雷达液位计。如果是大型复杂的锅炉成套设备还需要重新设计规划导波雷达液位计,根据设计图来安装。

  一般情况下锅炉用的导波雷达液位计有这几种故障:

  2.探头、传感器故障,遇到这种情况就需要重新调整设备的高度,检测几组数据之后确定位置。

  3.天线等受污染或外力损坏。受污染的天线可以用酒精清洗。外力损坏的就需要更换配件,重新调试后使用。

  导波雷达液位计就是时域反射原理来进行测量的,测量过程我们分为信号传播和整个测量系统来作介绍。

  导波雷达信号传播示意图如图2-4所示。

  在机械机构上,仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内,导波杆的末端与罐底底部则是有一段距离的。

  根据左图可以看到,电路板输出的脉冲信号会通过同轴电缆,再在同轴导波杆上进行传播。由2.1节的介绍,在同轴电缆和导波杆的连接处会首先发生断路,进而一部分信号会产生一个顶部回波信号,但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时,其阻抗特性会发生变化,其一部分也会被反射,会再产生-个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播,终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差,根据这个时间差,我们用单片机进行计算就可以得到液位的高度。

  根据右图所示,在罐体为空的时候,没有液位就不会发生液位回波信号,但是仍然会有顶部回波信号,而且在导波杆的底部会断路而产生一个的底部回波信号。

  假如罐体内有两种不同的介质,由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同,那么就可以通过回波的不同来判断两种介质的分界面,进而也可以得出这两种)质的不同高度。由于脉冲信号是通过导波杆传播,导波杆上的空气、气态的凝结不会影响性能,因此可以长时间测量低介电常数的产品。

  一般情况下被测液体的介电常数越大回波信号也就越强,也就更容易检测出液位,比如水比丁烷更容易测量。

  1、能耗低。信号能量小,为信号至液面往返传输提供一条快捷的通道,信号的衰减保持在小限度,因而可用以测量介电常数低的介质液位;另外由于导波雷达耗能小,供电回路不是单独的交流供电,从而大大节省了安装费用。

  2、信号在传输中不受介质波动和储罐中的障碍物等的影响,因而仪表所接收到的返回信号能量相应较强,而且返回信号中的干扰性杂散信号小,基本对测量信号无影响。

  3、介质介电常数的变化对测量性能影响不大,导波雷达和常规雷达一样,采用传输时间来测量介质液位,信号自介质表面或水面反射回传的时间一样。不同的只是信号幅度的差别,普通雷达需考虑介质的影响,比较难辨识真正的液位信号,而导波雷达仅需测量电磁波的传输时间即可,无需信号的处理和辨别。

  4、介质密度的变化不影响测量,介质密度的变化影响浸没于介质中物体所受到的浮力,但不影响电磁波在波导体中的传播。

  5、雾气和泡沫不影响测量,由于电磁波不通过空间传播,因而雾气不会引起信号的衰减,泡沫也不会对信号进行散射而损失能量。

  1、特点:

  <   采用的非接触式测量

  <   采用其稳定的材料制造

  <   测量物体、固体介质的物位

  <   可以测量介电常数>1.8的介质

  <   测量范围0…20m(可以扩展到35米)

  <  采用两线制、回路供电的技术,供电电压和输出信号通过一根两芯电缆传输

  <  4…20mA输出或数字型信号输出

  <  分辨率1mm

  <  不受噪音、蒸汽、粉尘、真空等工况影响

  <  不受介质密度、粘稠度和温度的变化的影响

  <   过程压力可达4MPa

  <   过程温度可达250℃

  基本参数

  产品名称

  智能高频雷达物位计

  产品型号

  YLPS系列

  测量范围

  6、10、15..70、80m

  供电电源

  DC24V(*标配)/ AC220V

  输出信号

  4-20mA(*标配)/ Hart通讯 / RS485 Modbus通讯

  防爆等级

  Exia IlC T6 Ga / Exd ia lIC T6 Gb

  防护等级

  IP67 / IP68

  安装方式

  螺纹 / 法兰

  2、YLPS6系列智能雷达液位计仪表参数(*新款):

  (1)YLPS6805型技术参数:

  应        用:  各种腐蚀的液体

  测量范围: 10米

  过程连接: 螺纹、法兰

  介质温度: -40~130℃

  过程压力: -0.1~0.3MPa

  精        度:   ±5mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  (2)YLPS6806型技术参数:

  应         用:  耐温、耐压、轻微腐蚀的液体

  测量范围: 30米

  过程连接: 螺纹、法兰

  介质温度: -40~130℃ / -40~250℃

  过程压力: -0.1~4.0MPa

  精        度:   ±3mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  (3)YLPS6807型技术参数:

  应        用:  卫生型液体存储容器、强腐蚀性容器

  测量范围: 20米

  过程连接: 法兰

  介质温度: -40~150℃

  过程压力: -0.1~0.1MPa

  精        度:   ±3mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  (4)YLPS6808型技术参数:

  应    用:固体料、强粉尘、易结晶、 结露场合

  测量范围: 70米

  过程连接: 万向法兰

  介质温度: -40~130℃ / -40~250℃

  过程压力: -0.1~0.1MPa

  精        度:   ±15mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  (5)YLPS6809型技术参数:

  应    用:  固体颗粒、粉料

  测量范围: 液体  30米/  固块  20米/  固粉  15米

  过程连接: 螺纹、法兰

  介质温度: -40~250℃

  过程压力: -0.1~4.0MPa  (平板法兰)、-0.1~0.1MPa(万向法兰)

  精        度:   ±10mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  (6)YLPS6810型技术参数:

  应    用:  固体料、强粉尘、易结晶、 结露场合

  测量范围 : 80米

  过程连接: 万向法兰

  介质温度: -40~130℃ / -40~250℃

  过程压力: -0.1~0.1MPa

  精        度:   ±15mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  (7)YLPS6PB型技术参数:

  应    用:  强腐蚀性液体,有搅拌工况可以用

  测量范围 : 40米

  过程连接: 法兰(小DN50)

  介质温度: -40~130℃ / -40~250℃

  过程压力: -0.1~1.6MPa

  精        度:   ±5mm

  防护等级: IP67

  频率范围: 26GHz

  防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

  信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

  706-512a-010-7ct-1100-a10-20-x导波雷达液位计电话

  导波雷达液位计在检测液位时采用的是时域反射(TDR)原理,信号的传输介质是同轴电缆和导波杆,可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。

  同轴电缆和导波杆是比较常用的信号传输线,我们可以把它等效为理想的双导线传输线,由相同的很多小的部分组成,每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成,并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。

  同轴电缆等效传输线原理图如图 2-1 所示。

  图 2-1 同轴电缆等效传输线原理图

  由上图知道,如果同轴电缆与其他介质相接触,由于介电常数(这里用rε 来表示)是不同的,会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时,脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时,那么对应的负载阻抗和电缆的特征阻抗相等,那么脉冲会被吸收因此没有回波信号产生;如果发生与其他介质的接触时,那么对应的负载阻抗就会发生变化,使之和特征阻抗不相等,就会产生回波信号。

  这里定义一个反射系数为 ρ ,它是反射信号与发射信号的幅度的比值,我们用它来用来表示负载阻抗和特性阻抗的关系。

  其中:tZ 表示任意一点的阻抗,cZ 表示特性阻抗。因此,在各种情况时阻抗和反射系数的不同如下所示:1.当同轴电缆传输正常时,那么t cZ =Z

  , ρ =0 ,发射脉冲会被吸收,没有回其中:tZ 表示任意一点的阻抗,cZ 表示特性阻抗。因此,在各种情况时阻抗和反射系数的不同如下所示:

  1.当同轴电缆传输正常时,那么t cZ =Z , ρ =0 ,发射脉冲会被吸收,没有回

  图 2-2 断路回波信号示意图

  3.当同轴电缆传输短路(即为与其他介质接触时)时,那么tZ =0 , ρ = −1,同样产生全反射,但是短路回波信号和发射信号具有相反的性,短路回波示意图如图 2-3 所示。

  图 2-3 短路回波信号示意图

  当脉冲信号在导波杆上传输时,如果碰上其他介质就会使该点的阻抗变化,从而反射系数也会发生变化,会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。

  导波雷达测量系统原理:

  导波雷达液位计就是时域反射原理来进行测量的,测量过程我们分为信号传播和整个测量系统来作介绍。

  导波雷达信号传播示意图如图2-4所示。

  在机械机构上,仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内,导波杆的末端与罐底底部则是有一段距离的。

  根据左图可以看到,电路板输出的脉冲信号会通过同轴电缆,再在同轴导波杆上进行传播。由2.1节的介绍,在同轴电缆和导波杆的连接处会首先发生断路,进而一部分信号会产生一个顶部回波信号,但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时,其阻抗特性会发生变化,其一部分也会被反射,会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播,***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差,根据这个时间差,我们用单片机进行计算就可以得到液位的高度。

  根据右图所示,在罐体为空的时候,没有液位就不会发生液位回波信号,但是仍然会有顶部回波信号,而且在导波杆的底部会断路而产生一个的底部回波信号‘。

  假如罐体内有两种不同的介质,由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同,那么就可以通过回波的不同来判断两种介质的分界面,进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播,导波杆上的空气、气态的凝结不会影响性能,因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强,也就更容易检测出液位,比如水比丁烷更容易测量。

  假设电磁信号在介质中传输无损耗,则信号在其中的传播速度可以表示为:

  其中:c为电磁波在真空中的传播速度(3×10八立方米m/s)。

  Y为介质的相对介电常数,

  从为同轴电缆的相对磁导率(大多数液体其近似等于l}o

  我们可以得到:

  若电磁波在同轴导波杆上的传播距离为L,那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此,的深度:

  L可以表示为液位因罐体高度为H,***后得到的液位高度为:

  h=H一L导波雷达测量系统示意图如图2-5所示。

  图中为整个导波雷达测量系统,导波雷达液位计发送的是窄脉冲信号,对刚性杆***大测量范围为6.1 m,柔性杆为***大范围则为30m。在实际测量中,在量程的上部和下部都会存在一段死区,分别为上部死区和下部死区,其长度分别为Lz和L,,这两个死区的特性是非线性的,所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点,用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点,用它来代表液位的零点(较低可测。

  点)和4mA输出电流。在导波杆末端到罐底的距离为L。

  由此,在实际应用时,液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o

  一般液位测量时只需要测量一定范围内的高度,即有效量程为两个死区之间的高度,也叫线性区。

  在罐体内实际显示的液位高度(即以下参考点作为零点)为:

  hD = h一L。一L, 这里L+L、是液位的整体迁移量。

  本章主要是对导波雷达液位计进行了理论分析,首先介绍了导波雷达液位计测量所需要的时域反射原理,接着详细讲述了导波雷达测量系统的原理,***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。

  导波雷达液位计是一种常见的工业测量仪器,主要用于液体和固体物料的液位监测。它通过导波雷达技术,利用电磁波在介质中的传播特性,实现对液位的测量。这种技术在各种行业中得到广泛应用,比如石油、化工、水处理、食品和饮料等领域。

  导波雷达液位计的工作原理基于电磁波的传播。其核心部件是一个发射器和接收器,发射器将高频电磁波发射到测量介质中。当电磁波遇到液体或固体物料时,会产生反射,接收器则接收到这些反射波。通过分析反射波的时间和特性,仪器可以计算出液位的高度。

  与传统液位计相比,导波雷达液位计具有多项优势。首先,它对测量环境的适应性强。传统液位计可能受到压力、温度、蒸汽、泡沫等因素的影响,而导波雷达液位计则不易受到这些因素的干扰。这使得它在一些恶劣环境下仍能保持良好的测量精度。

  其次,导波雷达液位计的安装和维护相对简单。由于其非接触式的测量方式,用户无需担心测量探头与介质直接接触带来的污染或磨损问题。此外,导波雷达液位计的性高,能够长时间稳定工作,减少了维护频率和成本。

  导波雷达液位计的应用领域广泛。首先,在石油和化工行业,液位监测是和生产管理的重要环节。导波雷达液位计能够实时提供液位数据,帮助企业避免因液位异常造成的隐患。同时,它也能提高生产效率,确保原料的及时供应。

  在水处理行业,导波雷达液位计用于监测污水和废水处理过程中的液位变化,确保处理过程的顺利进行。通过对液位的控制,企业可以实现更的水资源管理,降低运营成本。

  此外,在食品和饮料行业,液位测量同样。导波雷达液位计能够在不影响产品质量的情况下,提供的液位数据,帮助企业实现自动化生产和监控。

  在选择导波雷达液位计时,有几个关键因素需要考虑。首先是测量范围和精度。不同的应用场景对液位计的要求不同,用户应根据实际需求选择合适的型号。其次是介质特性。液位计的性能可能受到测量介质的性质(如导电性、介电常数等)影响,因此在选型时要充分考虑这些因素。

  另外,安装位置和环境条件也是影响液位计性能的重要因素。应选择合适的安装位置,以避免干扰信号的影响。同时,确保仪器能够适应周围环境的温度、压力等条件。

  在使用导波雷达液位计时,用户也应定期进行校准和维护,以确保其测量的准确性和性。虽然导波雷达液位计的维护频率相对较低,但定期检查仍然是必要的,以因长时间使用而导致的性能下降。

  总之,导波雷达液位计凭借其优良的测量性能和广泛的适用性,成为各行各业液位监测的重要工具。随着科技的发展和应用需求的增长,导波雷达液位计的技术也在不断进步,未来有望在更多领域发挥更大的作用。企业在选择和使用导波雷达液位计时,应充分了解其工作原理和适用范围,以便地满足生产和管理的需求。通过合理的使用和维护,导波雷达液位计将为企业提供的数据支持,助力其运营。

  技术发展趋势与方向

  79-81GHz频段开放使角分辨率提升至0.5°,可识别小型障碍物。MIMO技术通过4×4天线阵列实现三维物位成像,实验室精度达±1mm。太赫兹雷达(300GHz)正在研发,适用于纳米粉体测量。AI驱动的自适应滤波算法能自动优化回波处理参数,调试时间缩短90%。数字孪生技术实现虚拟传感器校准,预测剩余寿命准确率>95%。2025年将普及的5G工业物联网(IIoT)版本,支持毫秒级刷新率与云端协同控制。

  706-512a-010-7ct-1100-a10-20-x导波雷达液位计电话

  智能雷达水位计基于时间测量的电磁波测距技术。传感器发射电磁波照射水面并接收其回波,由此获得水面至电磁波发射点的距离、距离变化率(径向速度)、方位、高度等信息。

  智能雷达水位计,是工业测距雷达在水位测量领域的应用,实现了水位计向高精度(毫米级),大量程(35米),高,安装简便,免维护的技术跨越。

  智能雷达水位计通过标准信号接口,与计算机、PLC等连接,也可以与相应的显示、记录、控制装置(如RTU)连接,构成水位监测系统。
