导波雷达液位计中的导波杆有什么作用？导波雷达液位计的工作原理是沿导波杆向下引导微波脉冲到达测量的介质后，部分信号会被反射回来，然后通过测量信号发射到接收的时间差获得测量介质的液位高度。
一般导波雷达液位计主要适用于小量程储罐、几何形状以及内部有障碍物的复杂储罐的测量。主要用于测量带有蒸汽、起泡、冷凝水的工况。上文提到导波杆，就有客户很好奇导波杆在导波雷达液位计中，它有什么作用呢？本文接下来就主要对这一问题进行讲解。
导波雷达液位计的杆限长度为6m，可以直接安装，并且底部通常不需要固定。但是杆子大于3m以后，运输、安装、维护都会很不方便，因此在实际生活中，一般3m以下才会选用杆式导波雷达液位计。导波雷达液位计的杆主要是用来导波跟放大信号使用，使得波形更清晰，如此有利于准确测量，提高测量精度。
导波雷达液位计主要特点
1、通用性强:该液位计能够测量液位及料位，同时满足不同温度、压力、介质的测量要求，限的测量温度甚至能达800℃，而限压力甚至能达5MPa。并且该液位计还可应用在腐蚀、冲击等比较恶劣的场合。
2、防挂料:设计的电路设计跟传感器结构，让其测量能够不受传感器挂料影响，也不需要定期清洁，避免错误测量。
3、无需维护:由于该液位计在测量过程中没有可动部件，因此不会有机械部件损坏问题，也就不需要维护。4、抗干扰:该液位计是接触式测量，抗*力很强，能够克服蒸汽、泡沫及搅拌对正常测量的影响。5、准确:该液位计测量多样化，让测量变得更加准确，且测量不受环境变化的影响，工作稳定性较高，同时使用寿命较长。
以上就是关于导波雷达液位计中的导波杆有什么作用？这一问题的讲解，如果有其它见解或者不明白的地方都可以在评论区留言讨论哦！
一、前言
在形形的传感器大军中，液位计占有重要的，它是我们生产生活的保障。市面上出现的液位计有数十余种，目前企业常用的有浮筒液位计、浮球液位计、差压式液位计、导波雷达液位计等。
二、浮筒液位计
1、 工作原理 浮筒液位计由四个基本部分组成:浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。
2、特点及适用场合
2.1现场指示、远传兼容；
2.2测量范围大，大可达3000mm；
2.3工作，良好的精度和灵敏度；
2.4耐高温、高压，耐腐蚀性能强；
2.5现场调试方便，易于检查和维护。由于它直观、稳定、性高、因而对连续生产的炼油、化工中的重要容器、设备，如塔类、贮罐中间容器等的液位测量都适用，但不适合高粘度介质液位的测量。
3、故障现象及处理
3.1高输出:检查过程变量是否超出范围；检查接线端子、针脚或插座；检查电源电压；电子线路组件故障。
3.2输出不稳定:检查线路电压；是否有间歇短路、开路或多点接地；电路板故障。
3.3无输出或低输出:检查线路电压；是否有短路或多点接地；检查信号线性；检查回路电阻；检查量程；电路板故障；赃物在浮筒内部堆积。
三、 浮球液位计
1、工作原理
浮球液位计结构主要是基于浮力和静磁场原理设计生产的。带有磁体的浮球在被测介质中的位置受浮力作用影响，液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关)作用，使串连入电路的元件(如定值电阻)的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过测量电学量的变化来反映容器内液位的情况。
2、特点及适用场合
2.1结构简单、使用方便
2.2性能稳定、使用寿命长、便于安装维护 几乎可以适用于各种工业自动化过程控制中的液位测量和控制，可以广泛运用于石油加工、食品加工、化工、水处理、制、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与检测。
3、故障现象及处理
3.1现场变化，显示不随液位变化:检查转轴与变送器是否接触良好；检查电源电压；检查零点、量程；传感器故障；电路板故障。
3.2实际液位变化，现场不变化:外平衡杆与转轴脱开；重锤未调整好；内连接件松动脱落；球杆变形；浮球脱落；浮球破裂；介质汽化
四、差压式液位计
1 、工作原理
差压式液位汁是利用容器内液位改变时，由液柱产生的静压也相应变化的原理而工作的，如图1所示。差压变送器的一端接液相，另一端接气相时根据流体静力学原理，我们知道，变送器正压室受到的压力为:Pl=P气十ρgH。式中H:液位高度;ρ:介质密度;g:重力加速度;P气:气相压力。图1差压变送器测量液位计示意图 差压变送器负压室压力P2=P气，则正负压室的差压为:ΔP=P1-P2。通常，被测介质的密度是已知的。因此，测得差压值就能知道液位高度。
2、特点及适用场合
2.1可做到高密封、防泄漏
2.2高温、高压、高粘度、强腐蚀性条件下地测量液位
2.3全过程测量无盲区、显示醒目，读数直观，并且测量范围大 配上液位报警、控制开关，可实现液位或界位的上下限报警和控制。安装方便，容易实现远传和自动调节，工业上应用较多。为比较成熟的液位测量仪表，测量精度较高，维护量少。单法兰(单引压线)液位计一般用于敞口或常压容器，密闭带压设备应选用双法兰(双引压线)液位计。
3、故障现象及处理
3.1液位变化较大:介质波动大或汽化严重；上引压线或下引压线不畅通；介质有结晶；毛细管内传压介质跑损；膜盒损坏；伴热温度过高。
3.2显示不变化:切断阀未打开；引压线堵塞；量程、零点未调整好；膜盒处有杂物堆积；毛细管被挤压不通；电路板故障。
五、导波雷达液位计
1 工作原理
导波雷达液位计的基础是电磁波的时域反射原理，微波脉冲不是通过空间传播，而是通过金属导波杆传播，当遇到与液面的接触面时，由于波导体在气体和液体中的导电性能不同，使波导体的阻抗发生骤然变化，从而产生一个液位原始脉冲，同时在波导体顶部具有一个预先设定的阻抗，该阻抗产生一个的基本脉冲，雷达液位计检测到液面脉冲后与基本脉冲进行比较，从而计算出液面高度。
2、特点及适用场合
2.1测量不受罐体形状的影响
2.2不受介电常数、温度、压力和密度的影响
2.3不受物位表面波动、粉尘、蒸汽和泡沫的影响
2.4测量长度可以灵活变更，无须标定
2.5测量结果具有高精度、可重复性、高分辩率
2.6 适用的压力范围高达40bar 导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。
3、与普通雷达液位计的比较
3.1普通雷达为非接触式测量，导波雷达为接触式测量，这样就意味导波雷达更需考虑介质的腐蚀性和粘附性，而且过长的导波雷达安装和维护更加困难。普通雷达可以互换使用，而导波雷达由于导波杆(缆)长度根据原工况固定，一般不能互换使用，受此影响导波雷达的选型要比普通雷达麻烦。测量固体物料时，导波雷达还要考虑导波杆(缆)的受力情况，也是由于受力的原因一般用导波雷达的测量距离不会很长，而普通雷达在30、40m的罐体上应用比较常见，甚至可测到60m。另外一般的导波雷达还有底部探测功能，可以根据底部回波信号能测量值加以修正，使信号更为稳定准确。
3.2不过在一些工况导波雷达有明显的优势，如罐内有搅拌，介质波动大，这样的工况用底部固定的导波雷达测量值要比变通雷达稳定；还有小罐体内的物位测量，由于安装测量空间小(或罐内干扰物较多)，一般普通雷达不适用，这时导波雷达的优势就显现出来了；再有是低介电常数的工况，无论雷达还是导波雷达测量原理都是基于介质介电常数差别，由于普通雷达的发射的波是发散的，当介质介电常数过低时，信号太弱测量不稳定，而导波雷达波是沿导波杆传播信号相对稳定。
4、故障现象及处理
4.1液位、输出百分数与回路值波动:重新组态探头长度和偏差；依靠其他设备确认准确液位；调整阻尼系数；重新组态回路值。
4.2不论液位高低，输出为同一数值:确认探头长度；调整偏置值，已达到数值。
4.3无液位信号:检查介质介电常数；液位在顶部过渡区，组态时没有设置；线路板或16针连接器工作不正常；检查探头长度组态；可能有介质在探头上搭桥；介电常数选择不正确。4.4.4输出或大，或小，不:介质不纯，如油带水；介质或杂物在探头上搭桥；导波杆堵塞；有泡沫或粘稠物；探头顶部密封处有杂物
六、常用液位计的使用
1、安装使用及注意事项
1.1上、下法兰不能偏向受力；
1.2表体要垂直；
1.3各附件连接；
1.4要考虑到日后操作、观察、检修的方便；
1.5投用时一般先打开上切断阀，后开下切断阀；
1.6尽量避开震动较大部位。
2、液位计的选型原则
2.1考虑工况，如介质的性质、工作温度、工作压力、是密闭容器还是敞口容器等的要求。
2.2考虑工作要求，性、测量精度、测量范围等。
2.3经济性要求。综合考虑上述要求，选出合适的液位计。
结论 本文介绍了几种常用的液位计的工作原理、特点及适用场合、应用故障和排除、安装使用注意事项及选型原则。给读者在应用时做参考。

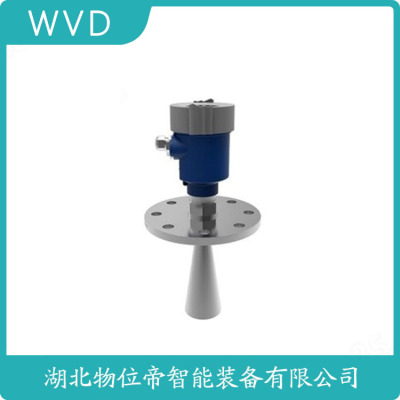

雷达料位计的工作原理与分类
雷达料位计通过发射6-80GHz的微波信号并接收回波来测量物料高度，分为脉冲波（量程30m）和调频连续波FMCW（精度±1mm）两种。26GHz设备适用于大多数工况，80GHz高频型号可检测介电常数低至1.4的物料。某化工厂应用显示，80GHz雷达测量ε=1.8的塑料颗粒时，信号强度比26GHz型号提升20dB。最新相控阵技术实现电子波束偏转，能自动避开仓内障碍物，安装灵活性提高40%。
YLPS60导波雷达液位计，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，将雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。
导波雷达液位计工作原理:
导波液位计雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。
烨立导波雷达液位计主要参数:
（1）测量对象:小介电常数的液体
（2）测量范围: 0～6m（杆式）、0～30m（缆式）；
（3）过程连接:法兰DN50，DN80，DN100，DN150；
（4）介质温度:-40～250℃；
（5）过程压力: -0.1～2.0MPa；
（6）工作频率: 100MHz～1.8GHz；
（7）测量精度: ±10mm；
（8）分辨率: 1mm；
（9）采样: 回波采样54次/s；
（10）输出电流信号:4～20mA+ HART通讯协议；
（11）电源: 24VDC(±10%)纹波电压:1Vpp；
（12）耗电量: max22.5mA ；
（13）外壳防护等级:IP68；
（14）防爆等级:EXiaIICT6 ；
（15）两线制接线:仪表供电和信号输出共用一根两芯电缆；
（16）电缆入口:M20×1.5(电缆直径5～9mm)

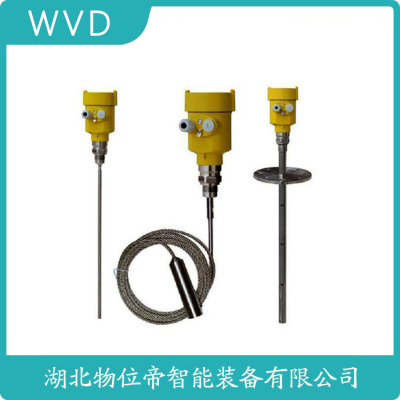

导波雷达液位计单缆或单杆产品概述
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，转化成与物位相关的电信号。
导波雷达液位计单缆或单杆适用范围及特点:
导波雷达物位计用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，高测量温度可达800℃，大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
导波雷达物位计主要技术参数:
正常工作条件:
环境温度:-20～50℃；
相对湿度:5%～100%（包括直接湿）；
环境压力:86kPa～108 kPa；
测量范围: 0～6米，缆式大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: 0.1～6Mpa；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度: ‹0.1% ；
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
三、导波雷达物位计型号及说明:
GDRD56-PHGBF02RBMAX雷达液位计便宜的
RF2000系列导波雷达物位变送器是我公司与美国FOX仪表有限公司合作设计、制造的具有自主知识产权的导波雷达物位计，该产品经多年两地雷达液位专家的联合研究和开发。电 源:24VDC (12～30V)
输出信号:4～20mADC带HART通讯协议
负载电阻:≤650Ω
环境温度:-40～65℃
相对湿度:0～99%
大粘度:8000CP介电常数:εr≥1.4
重 复 性:≤2mm
诊断报警:低报3.6mA 高报:22mA
电气接口:标准1/2”NPT内螺纹
防护等级:IP67
阻尼时间: 0～30s可调
用户界面:3按键+LCD液晶显示
介质温度:常温≤120℃ 中温≤200℃ 高温≤520℃
公称压力:普通≤2.5MPa 中压≤10.0MPa 高压≤32.0MPa测量范围:同轴、杆式≤6.1m 缆式≤21m
精 度:同轴、杆式≤±0.1%FS 缆式≤±0.3%F
防爆等级:本安型:ExiaIICT1～T6 隔爆型:ExdIICT1～T6
导波雷达液位计
关键字:导波雷达液位计,液位计
HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
导波雷达液位计特点说明:
特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
测量原理
产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的，传感器可以安装
8.罐顶，这样可以一直测量到罐底。
导波雷达液位计安装图:
图一（安装指南）
图二（导波管）
导波雷达液位计选型表:
仪表型号 探头类型 量程 材质
HJRD32 杆式探头 6000mm 不锈钢
HJRD32-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
HJRD32-杆式探头
A 6mm
B 10mm
HJRD32-过程连接/材料
G G1½"A 螺纹/不锈钢
GA G1"A 螺纹/不锈钢
N 1½"NPT 螺纹/不锈钢
NA 1"NPT 螺纹/不锈钢
C 法兰 DN50 PN16 C 型
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 约定
HJRD32-密封温度
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
HJRD32-电子单元
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
HJRD32-外壳/防护等级/天线防护等级
P 塑料 /IP65
L 铝 /IP67
HJRD32-电缆接口
M M20*1.5
N ½"NPT
HJRD32-编程/显示
V 带
X 不带
HJRD32-量程（mm）
备注:
