706-510A-010/7CS-1100-A2导波雷达液位计制造厂家
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。

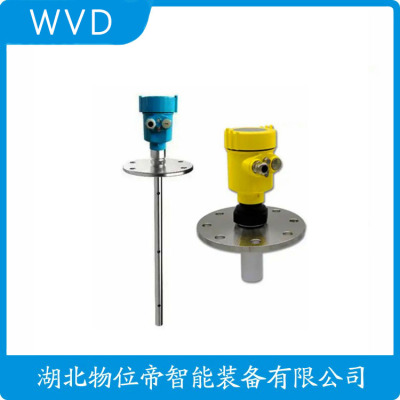

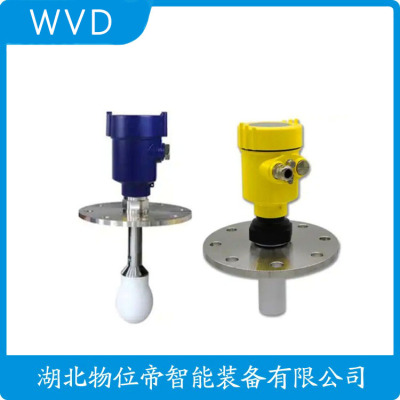

法兰连接导波雷达液位计 雷达料位计产品概述:
导波雷达液位计运用的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其的性能，在工业生产中发挥着越来越重要的作用。
导波雷达液位计利用了电磁波的性能来进行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达液位计的测量效果越好。
１.导波雷达液位计的基本原理:
导波雷达液位计组成:它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。
发射－反射－接收是导波雷达液位计工作的基本原理。雷达传感器的天线以波束的形式发射小5.8GHz的雷达信号。反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。
２.导波雷达液位计测量料位的技术:
(１)回波处理新技术的应用:
从导波雷达液位计的测量原理可以知道，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为导波雷达料位计能够准确测量的关键因素。导波雷达液位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的
(２)测量数据处理:
由于液面波动和随机噪声等因素的影响，检测信号中混有大量噪声。为了提高检测的准确度，对检测信号进行处理，尽可能消除噪声。
经过大量的实验验，采用数据平滑方法可以达到满意的效果。此方法也可有效的克服罐内搅拌器对测量的影响。
(３)导波雷达液位计的特点:
由于导波雷达液位计采用了上述的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，导波雷达液位计具有比接触式料位计和同类非接触液位计更加优良的性能。
①可在恶劣条件下连续准确地测量。
②操作简单，调试方便。
③准确且节省能源。
④无需维修且性强。
⑤几乎可以测量介质。
测量范围:30米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1-2MPa
精 度:±1mm
频率范围:100MHZ-1.8GHZ
防爆等级:Exia IIC T6
防护等级:IP67
信号输出:4…20mA/HART(两线)
雷达物位计是过程控制自动化领域十分重要的连续控制物位仪表，广泛应用在电力、石化等行业。其主要是由发射装置、接收装置、信号处理器、天线、操作面板、显示面板、故障报警器等部件组合而成。与超声波液位计类似，雷达物位计的工作原理也是基于发射、反射、接收三个步骤来进行的，即雷达物位计的天线以波束的形式发射电磁波信号，该发射波在遇到被测物料表面后产生反射，而反射回来的回波信号仍由同一天线进行接收，接着，信号会经过智能处理器计算出介质与仪表探头之间的距离，再将数据送至终端显示器进行显示、报警、控制等后续工作。
为适应不同介质和工况的不同需求，计为现有以下不同型号的雷达物位计与之相匹配:
Rada-11低频脉冲雷达物位计:采用杆式天线，PP、PTFE材质，抗腐蚀性强；
Rada-21高频脉冲雷达液位计:可配置小喇叭天线，适用于小容器和较小导波管的测量；
Rada-22高频脉冲雷达料位计:瞄准器的采用，有效提高了倾斜固料测量的性；
Rada-31调频连续波雷达物位计:采用高频的双核处理技术，使回波信号处理更，更。
WP-RD700系列导波雷达物位计
测量原理>>
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部
件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪
表内的接收器接收，并将距离信号转化为物位信号。
B:盲区 F:大量程 E:满仓 D:空高 L:物料高度
★注:使用雷达物位计时，务必使高料位不能进入测量盲区
输入>>
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微
波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离
D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为:L=E-D
输出>>
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参
数将自动使仪表适应测量环境。对应于4－20mA输出。
706-510A-010/7CS-1100-A2导波雷达液位计制造厂家
通信协议与系统集成能力
标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，天线积灰。多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
雷达物位计是一种微波物位计，它是微波(雷达)定位技术的一种运用。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。雷达物位计根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，终转化成与物位相关的电信号。能量辐射水平低，雷达物位计该设备使用能量波的是脉冲能量波(频率一般比智能雷达物位计低)。一般脉冲能量波的脉冲能量为1mW左右(平均功率为1μW左右)，不会对其他设备以及人员造成辐射伤害。 一、雷达物位计特点 1、通用性强:雷达物位计可用于连续测量液体及固体粉料、粒料及液体的物位；并可应用于腐蚀、冲击等恶劣场合；可向系统提供HART、4…20Ma、PROFIBUS-PA、基金会现场总线等信号接口； 2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。 3、免维护:雷达物位计测量过程无可动部件，不存在机械部件损坏问题，无须维护。 4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。 5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。 另外:探杆和探缆可更换；HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，雷达物位计通过软件实现简单的组态设定和编程 二、雷达物位计输入 传感器接收反射的微波脉冲并将其传给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2(其中C为光速)因空罐的距离E已知，则物位L为:L=E-D 三、雷达物位计输出 雷达物位计通过输入空罐高度E(=零点)，满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4-20mA输出。 四、雷达物位计注意事项 测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。 若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C的位置。 理论上测量达到天线的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的至少100mm。 对于过溢保护，雷达物位计可定义一段距离附加在盲区上。 小测量范围与天线有关。 雷达物位计随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
参数: 工作频率:100MHZ-1.8GHZ
测量范围:缆式:0-30m；杆式、双杆式、同轴管式: 0-6m;
重复性:±2mm
分辨率:1mm
输出电流信号:4-20mA
:<0.1%
通讯接口: HART 通讯协议
过程连接: G11/2A螺纹
法兰DN50，DN80，DN100，DN150，DN200,DN250
过程压力: -0.1-2MPa
电源: 电源:24VDC(±10%),纹波电压:1Vpp
环境条件: 温度-40℃～+70℃
外壳防护等级: IP67
防爆等级: EXia IIC T6
两线制接线: 仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口:2个M20*1.5或1/2NPT(电缆直径5--9mm)
罗斯蒙特导波雷达液位计 5300液位变送器适用于具有挑战性的液体、浆体和固体测量。该ROSEMOUNT物位计具有安装简便、无需标定等多种优势，且不受过程条件的影响。探头类型:硬单线、分段单线、软单线、硬双线、软双线、同轴型、带PTFE 涂层的探头、蒸汽探头。Ultra-thin layer detection through Pe-in-Petechnology. 罗斯蒙特物位计探头末端探测功能可提高液位测量的性。根据 IEC，适合要求 SIL/SIL2等级的应用。其中包括高压饱和蒸汽在电力和工业蒸汽系统中的应用，如锅炉汽包、蒸汽分离器、除氧器和高压给水加热器等。
若使用基于 HART的控制系统或资产管理系统，在安装罗斯蒙特液位变送器之前，请确认该系统的 HART 功能。安装之前，请先校验标签上的导波杆长度(L)。如需调整ROSEMOUNT导波雷达物位计导波杆长度，请参阅样册上的“调整导波杆长度”。管理低反射率、端温度和压力、重产品涂层和饱和蒸汽。蒸馏塔、给水罐和液化气的替代品。通常情况下，操作员并不能清楚得看到过程材料的堆积和表面状态的变化。测量设备可能具有监测表面状态的诊断功能，但接收信息却是另一大难题。如果采用模拟系统，则只能实现液位测量，限制了有价值的诊断信息的使用。
本公司主要代理经销欧洲、美国等厂家的工控机电设备、传感器、液位计、分析仪、流量计、变送器、编码器、泵阀、PLC、温度计等各种工控自动化产品和仪器仪表。经过长期的发展，公司汇集了国内价格及库存优势，具备全面业务进出口报关等，货期稳定、价格具有竞争力。
罗斯蒙特温度变送器644HAE5J5M5
ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5
ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA
ROSEMOUNT雷达物位计5301HA1S4Q8C1
罗斯蒙特雷达液位计5301HA1H1N4AM00190IBE1C1
罗斯蒙特差压变送器3051TG3A2B21AB4K5M5
ROSEMOUNT导波雷达液位计5301HA1H1N3AM0140ADNAM1C1
罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1
ROSEMOUNT物位计5301HA1H1N3AM00080AANAC1
罗斯蒙特雷达物位计5301HA1S1E5BM01900BBE1M1C1
罗斯蒙特压力变送器3051TG1A2B21AB4K5M5
ROSEMOUNT雷达液位计3301HA1S1V3AM0345RA2AM1C1
ROSEMOUNT液位计3301HA1S1V4AM0180BANAM1C1
ROSEMOUNT雷达液位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特压力变送器3051TG4A2B21AB4K5M5
罗斯蒙特温度变送器4
罗斯蒙特导波雷达液位计3301HA14
罗斯蒙特雷达物位计54
罗斯蒙特液位计5408A1SHA1E57R3DASAA3M5C1
ROSEMOUNT压力变送器3051TA2A2B21AB4M5
ROSEMOUNT差压变送器3051TA1A2B21AB4K5M5
罗斯蒙特导波雷达物位计5301HA1H1N3AM0230NAM1C1
ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1
罗斯蒙特差压变送器3051TA2A2B21AB4M5
ROSEMOUNT温度变送器644H5J6M5
ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1
罗斯蒙特液位计3301HA1S1V3AM0370RAE1M1C1
ROSEMOUNT液位计5900SPSF4
罗斯蒙特雷达液位计5900SPF2FI5R2AG1H8SPV8Z0ST
ROSEMOUNT压力变送器3051TG2A2B21AB4E5M5
ROSEMOUNT雷达物位计5900SPF14
罗斯蒙特物位计590A4AVQ4
ROSEMOUNT超声波液位计3102HA1FRCNAST
罗斯蒙特超声波液位计4ST
美国ROSEMOUNT流量计，罗斯蒙特流量计
美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器
美国ROSEMOUNT手操器，罗斯蒙特手操器
美国ROSEMOUNT导波雷达物位计，罗斯蒙特导波雷达物位计
美国ROSEMOUNT物位计，罗斯蒙特物位计
美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计
美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器
美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器
美国ROSEMOUNT变送器，罗斯蒙特变送器
美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器
美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计
美国ROSEMOUNT液位计，罗斯蒙特液位计
美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计
美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计
美国EMERSON流量计，艾默生流量计
美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量。不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
罗斯蒙特导波雷达液位计上位机界面简洁、直观，其主要的控制界面是在一个选项卡控件中添加三个模块，每个模块由相应的控件组成操作界面。在界面内还增加了通信串口设置、系统界面文本信息和时间显示等模块，通过窗体的属性对各个控件增添了彩和图片，并对文本信息进行了修饰。上位机系统程序启动后，计算机上显示出可视化界面，但上位机和下位机的通信链路尚未建立，无法发送控制命令。通过对端口参数的选择和设置，点击连接端口按键即可完成通信连接。主体控制部分显示出监控界面，在监控界面内可以实现液面高度显示和波形图，还可以显示测量环境的实时温度等。存储和参数设置模块与产品信息模块，可以通过按键点击对应的选项卡名称，即可转换到该界面中。
