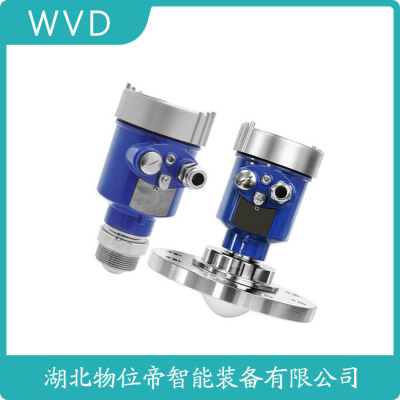

FMR57-BCAECDBDA6CHJ2+AK雷达物位计产地货源

FMR57-BCAECDBDA6CHJ2+AK雷达物位计产地货源 FMR57-BCAECDBDA6CHJ2+AK雷达物位计产地货源
  • FMR57-BCAECDBDA6CHJ2+AK雷达物位计产地货源
  • FMR57-BCAECDBDA6CHJ2+AK雷达物位计产地货源
  • 供应商:
    湖北物位帝智能装备有限公司
  • 价格:
    面议
  • 最小起订量:
    1件
  • 地址:
    湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
  • 手机:
    17720591218
  • 联系人:
    郭芬 (请说在中科商务网上看到)
  • 产品编号:
    221610951
  • 更新时间:
    2025-07-19
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)
产品参数
  • 多样
  • 不限
  • 全国
  • 工地用
产品优势
  • 湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品

详细说明

  FMR57-BCAECDBDA6CHJ2+AK雷达物位计产地货源

  罗斯蒙特导波雷达物位计 3302液位变送器用于液位测量和界面测量,为液体应用提供了具有成本效益的解决方案。工作温度:-40 至 150°C(-40 至302°F),工作压力:全真空至 580 psi(全真空至 40 bar)。ROSEMOUNT物位计 3302可配备多种探头,以适应大多数应用,如硬单线、分段单线、软单线、软双线等。通过发射脉冲和反射脉冲之间的时间差被转换成距离,计算总电平或界面电平。ROSEMOUNTVeriCase 是 3308 和 5300 罗斯蒙特液位变送器的移动验工具,具有 HART 和 Modbus通信。

  ROSEMOUNT雷达物位计 TM 3300系列产品,功能多样,易于使用,可用于大多数储罐的液位监测应用,使用简单。带非导电表面和轻质金属的导波杆:可从变送器型号代码(例如,330xxxxx1xxxxxxxx)的第九个字符位置找到结构材料代码。不允许在有粉尘的易爆环境中使用含镁或锆超过7.5%的导波杆或法兰。除了更换整个变送器头或导波杆组件外,换用未经核准的部件或进行维修的行为都可能危害性,不得进行。罗斯蒙特液位计3300 系列是一种基于时域反射(TDR)原理的智能双线连续电平发射机。

  ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1

  罗斯蒙特超声波液位计4ST

  罗斯蒙特差压变送器3051TG4A2B21AB4K5M5

  罗斯蒙特雷达物位计3301HA1S1V3AM0345RA2AM1C1

  ROSEMOUNT差压变送器3051TG2A2B21AB4E5M5

  ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1

  罗斯蒙特物位计3301HA1S1V3AM0370RAE1M1C1

  罗斯蒙特压力变送器3051TA2A2B21AB4M5

  ROSEMOUNT物位计5301HA1H1N3AM00080AANAC1

  ROSEMOUNT雷达液位计5301HA1S1E5BM01900BBE1M1C1

  罗斯蒙特差压变送器3051TG3A2B21AB4K5M5

  ROSEMOUNT液位计5900SPF2FI5R2AG1H8SPV8Z0ST

  罗斯蒙特压力变送器3051TG1A2B21AB4K5M5

  罗斯蒙特雷达液位计5900SPF14

  罗斯蒙特物位计590A4AVQ4

  ROSEMOUNT超声波液位计3102HA1FRCNAST

  ROSEMOUNT压力变送器3051TA2A2B21AB4M5

  ROSEMOUNT雷达物位计5900SPSF4

  罗斯蒙特温度变送器644H5J6M5

  ROSEMOUNT液位计5301HA1H1N4AM00190IBE1C1

  罗斯蒙特导波雷达液位计5301HA1H1N3AM0140ADNAM1C1

  ROSEMOUNT温度变送器4

  ROSEMOUNT雷达液位计5301HA1H1N3AM0230NAM1C1

  罗斯蒙特导波雷达液位计3301HA14

  罗斯蒙特温度变送器644HAE5J5M5

  ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5

  ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA

  ROSEMOUNT压力变送器3051TA1A2B21AB4K5M5

  罗斯蒙特雷达液位计5301HA1S4Q8C1

  罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1

  ROSEMOUNT导波雷达物位计5301HA1H1N3AM0230NAM1C1

  罗斯蒙特液位计3301HA1S1V4AM0180BANAM1C1

  罗斯蒙特雷达物位计54

  本公司主要代理经销欧洲、美国等厂家的工控机电设备、编码器、泵阀、液位计、传感器、流量计、变送器、分析仪、PLC、温度计等各种工控自动化产品和仪器仪表。公司以提供的服务为宗旨,与国内各企业建立广泛合作伙伴关系。

  美国ROSEMOUNT超声波液位计,罗斯蒙特超声波液位计

  美国ROSEMOUNT压力变送器,罗斯蒙特压力变送器

  美国ROSEMOUNT流量计,罗斯蒙特流量计

  美国ROSEMOUNT变送器,罗斯蒙特变送器

  美国ROSEMOUNT电磁流量计,罗斯蒙特电磁流量计

  美国ROSEMOUNT液位计,罗斯蒙特液位计

  美国ROSEMOUNT差压变送器,罗斯蒙特差压变送器

  美国ROSEMOUNT物位计,罗斯蒙特物位计

  美国ROSEMOUNT雷达液位计,罗斯蒙特雷达液位计

  美国ROSEMOUNT手操器,罗斯蒙特手操器

  美国ROSEMOUNT雷达物位计,罗斯蒙特雷达物位计

  美国ROSEMOUNT导波雷达液位计,罗斯蒙特导波雷达液位计

  美国ROSEMOUNT温度传感器,罗斯蒙特温度传感器

  美国ROSEMOUNT温度变送器,罗斯蒙特温度变送器

  美国ROSEMOUNT涡街流量计,罗斯蒙特涡街流量计

  美国EMERSON流量计,艾默生流量计

  ROSEMOUNT导波雷达物位计是由导波杆向下引导微波脉冲到达物料表面后,部分信号被反射回来,通过测量信号发射到接收的时间差得出物位高度。通过天线发射并接收能量少且短的微波脉冲信号,信号以光速运行,这种测量方式可以在工业频率波段内正常使用,可以安装在各种金属、非金属或者管道内,可测量物体十分广泛,如各类液体、浆液原料以及颗粒类物料,皆可进行非接触式的连续性测量,现场环境恶劣,工况相对复杂,存在各种形式的干扰,造成虚假回波的情况下,导波雷达物位计依旧可以准确的分析出物位的正确回波。在测量时应注意,理论上当发射的微波脉冲测量返回后到达天线的位置即可,综合考虑现场环境,被测物料是否会腐蚀或者粘附天线周围造成影响。

  罗斯蒙特导波雷达物位计。通过标定只得到物位与时间之间关系的若干点数据,需要根据这些数据拟合或插值得到物位与时间之间的关系表达式才能实现物位的测量。针对导波雷达物位计测量不同相对介电常数的物料,基于MSP430F5418 单片机信号处理系统,采用二阶 Lagrange 插值法对真实回波的Z大峰值点进行修正,并运用多项式拟合或者一阶 Lagrange 插值对标定数据进行处理。水位测量实验结果表明,对 72.4cm长的导波杆,测量范围从 30~57 cm 拓宽到 20~72 cm,测量误差由 1.0 cm 减小到 0.5cm。喷漆挡板模拟物位界面实验结果表明,对 250cm 长的导波杆,测量范围可达从导波杆法兰下表面 20 cm位置处到导波杆末端,减小了测量盲区,且测量误差不大于 0.5 cm。

  705型导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。

  采用微波脉冲的测量方法,并可在工业频率波段范围内正常工作。波束能量较低,可安装于各种金属、非金属容器或管道内,对人体及环境均无伤害。

  产品简介:

  D800系列雷达液位计

  类 别

  D801

  D802

  D803

  应 用

  过程条件简单,腐蚀性的液体、浆料、固体

  比如:

  水液储罐

  酸碱储罐

  浆料储罐

  固体颗粒

  小型储油罐

  存储或过程容器腐蚀性的液体、浆料、固体

  比如:

  水液储罐

  酸碱储罐

  浆料储罐

  固体颗粒

  小型储油罐

  适应各种存储容器或过程计量环境,液体、浆料、固体

  比如:

  原油、轻油储罐

  原煤、粉煤仓位

  挥发性液体储罐

  焦碳料位

  浆料储罐

  固体颗粒

  测 量 范 围

  20米

  20米

  35米

  过 程 连 接

  螺纹

  法兰

  法兰

  过 程 温 度

  -40-130℃

  -40-150℃

  -40-250℃

  过 程 压 力

  -1.0-3bar

  -1.0-20bar

  -1.0-40bar

  重 复 性

  ± 3mm

  ± 3mm

  ± 3mm

  精 度

  0.2s(根据具体使用情况而定)

  电流信号:4…20mA

  精度 :技术创新与发展趋势

  79-81GHz频段提升角分辨率至0.5°,MIMO技术实现三维成像(精度±1mm)。太赫兹雷达(300GHz)适用于纳米粉体测量。AI算法自动优化参数,调试时间缩短90%。数字孪生技术虚拟校准,寿命预测准确率>95%。5G IIoT版本支持毫秒级刷新与云协同控制。

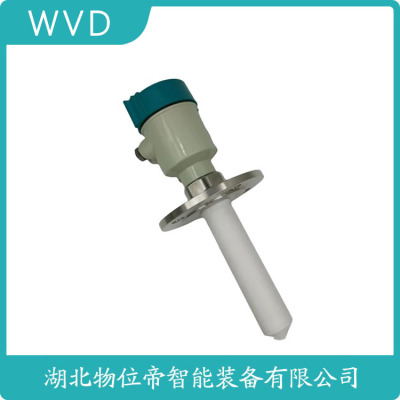

  ZPRD701导波雷达液位计既可以测量液体,也可以测量固体,是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。可发出高频率微波,沿着探杆传播,由于遇到被测介质,介电常数突变,引起反射。发射脉冲与反射脉冲的时间间隔与被测量介质的距离成正比。同时,导波雷达也可以测量两种不同介质的界面,充分利用介质的介电常数的不同。但测量条件是上层介质不导电,或其介电常数比下层介质介电常数小10倍以上。脉冲的工作方式可测小介电常数介质,并适用于各种金属,非金属容器内,对人体及环境无伤害。导波雷达物位计可采用螺纹连接,螺纹的长度不要超过150mm,还可以采用在短管上安装。理想的短管直径小于150mm,高度小于150mm,若安装于较长的短管上,应底部固定缆绳或选用对中支架以避免缆绳与短管末端接触。当仪表需要安装于直径大于200mm短管时,短管内壁产生回波,在介质介电常数低的情况下会引起测量误差。因此,对于一个直径为200mm或250mm的短管,需要选一个带“喇叭接口”的法兰。尽量避免安装在直径大于250mm的短管上。导波雷达物位计无论是缆式或杆式若想仪表工作正常,过程连接表面应为金属。当仪表装在塑料罐上时,若罐顶也是塑料或其它非导电材质时,仪表需要配金属法兰,若采用螺纹连接,需配一块金属板。

  ZPRD701导波雷达液位计

  ZPRD701导波雷达液位计应用:煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等;原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等;原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等;矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等;石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等;蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等;原料仓、储料塔、干燥鼓、化学物料存储仓等;采石场、食品、制、、造船等行业等.

  ZPRD701导波雷达液位计技术参数:

  参数: 工作频率:6.8GHZ

  测量范围:缆式:0-30m;杆式、同轴式:0-6m

  重复性:±0.1%   ±0.2%  ±0.3%  ±0.5%

  分辨率:1mm

  采样:回波采样55 次/s

  响应速度:>0.2S(根据具体使用情况而定)

  输出电流信号:4-20mA

  精度:0.2s(根据具体使用情况而定)

  电流信号:4…20mA

  精度 :<0.1%

  天线材质  YYD801、YYD802为PP/PTFE

  YYD803 为316L不锈钢

  通讯接口 HART通讯协议

  过程连接 HHD801 (PP,PTFE天线) :G1-1/2 316L不锈钢,:

  YYD802(棒式天线) :翻边法兰DN50,DN80,DN100,DN150

  YYD803(喇叭口形式天线):法兰DN50,DN80,DN100,DN150,DN200,DN250

  电源 电源:24V DC(+/-10%),波纹电压:1Vpp

  耗电量:max22.5mA

  环境条件 温度:-40℃…+80℃

  容器压力(表压)-1…40bar

  防爆认 ExiaII C T6

  外壳保护等级 IP68

  两线制接线 供电和信号输出共用一根两芯导线

  电缆入口:2个M20×1.5(电缆直径5…9mm)

  FMR57-BCAECDBDA6CHJ2+AK雷达物位计产地货源

  测量原理   通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲,进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时,部分能量被反射回变送器。   变送器利用次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。其波速取决于上层产品的介电常数。发射脉冲与反射脉冲之间的时间差被换算成距离,由此计算出总体液位或界面位置。反射强度取决于被测产品的介电常数。介电常数值越高,反射强度越大。

  导波雷达技术的优势高度、的直接液位测量,无需对变化的过程条件(如密度、导电性、粘度、pH、温度和压力)进行补偿。无活动部件、无需重新标定,将维护工作减到少适用于蒸汽、粉尘、湍流和泡沫工况适用于几何形状复杂或存在干扰物的小型储罐,而且不受旁通管机械设计的影响由上而下的安装方式可大程度地降低泄漏风险

  高度的应用灵活性

  5300 系列的特性能更优,适用于更多应用;适用于大多数液体和固体的液位/物位应用,以及液体界面位置测量应用;实现多方面,其中包括过程容器、控制和,即使是具挑战性的应用场合也能妥善处理,十分;可广泛选择材料、过程连接件、导波杆类型和配件;通过多种选项,您可以找到适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件;动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿。

  佳性能与正常运行时间的直接切换技术 (DST) 与导波杆末端探测 (PEP) 可提高测量能力和性;能够将单管导波杆用于长测量范围、障碍物和低介电常数场合,确保在更多应用(如粘性介质)中具有性;对于具有挑战性的应用场合(如塑料颗粒和易沸腾的烃类产品),导波杆末端探测提供备份功能;智能电流接口具有更稳定的微波和 EMI 性能,可使外部干扰造成的影响小。

  设计坚固,性高无与伦比的重型导波杆解决方案具有多层保护,可用于端温度和端压力;回波逻辑和智能软件功能具有更佳的能力,可跟踪表面,检测整个容器的状况;防溢罐保护和集成系统 SIL3 适用性均经过第三方认;电子部件和电缆连接位于单独的隔室中,操作更,并且更能受潮;带有验反射器,可轻松验变送器,检测高液位条件;

  技术规格液体和半液体液位,和/ 或液体/ 液体界面,或固体物位;5301 型用于液位或全浸没界面测量;5302 型用于液位和界面测量;5303 型用于固体物位测量;微波输出功率额定 300 μW,大 45 mW;湿度0 - 100% 相对湿度;启动时间小于 40 秒;输出:两线制, 4—20 mA。将数字过程变量叠加在 4-20 mA 信号上,符合 HART 协议的主机都可调用。HART 信号可用于多站模式。

  0引言污水处理工程一般包含污水预处理系统、生化处理系统、污泥处理系统三部分。污水预处理系统主要由进水泵、粗细格栅、砂水分离器等构成;生化处理系统是污水处理的核心,一般含沉淀、絮凝、厌氧、缺氧、好氧等工艺流程;污泥处理系统由污泥浓缩池、污泥脱水机等组成,包括污泥匀质、浓缩、脱水、处置四道基本工序。涉及液位(差)、流量、压力、温度、浓度(含PH、溶解氧等)、浊度等多种工艺参数的测量。其中液位测量占很大比重,在各个工艺阶段几乎都有液位检测点。测量介质包含水和溶液两种。溶液是指用于改善污水水质的溶液如:酸、碱等,一般纯溶液于储罐中贮存,混合溶液存于带搅拌器的混凝土池内。毋庸多言,水作为污水处理的对象,对其液位的检测数量是多的。相对其它工艺流程,污水处理工程的水位测量有它自身的特点:1)测量介质一般是含泥沙、油污等多种无机、有机污染物的污水,大多存于室外敞口池中;2)生化处理系统使用气浮工艺的水面上多存在泡沫;3)调节池、浓缩池等都设有搅拌器。相对于其他种类的测量仪表,适合污水处理工程使用的液位仪类型众多。有接触和非接触测量两类,涉及包括差压式、浮力式、电学式、声学式等多种测量原理的液位计。这对仪表的选择提供了很大空间,同时也带来了合理选型的难度。本文以实际使用普遍,数量多的磁翻板液位计、投入式液位计、超声波液位计和雷达液位计为例,结合原理,总结实际工作中液位计选型、安装、使用和维护的经验。1磁翻板液位计1.1测量原理磁翻板液位计主要基于浮力和磁力原理。带有磁体的浮子(简称磁性浮子)在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱(也称为磁翻板)的静磁力耦合作用导致磁翻柱翻转一定角度(磁翻柱表面涂敷不同的颜),进而反映容器内液位的情况。1.2优缺点及注意事项1)显示清晰、读数直观,方便现场监控。2)一般选用带远传功能的磁翻板液位计,不需多组液位计组合,即可同时实现现场和操作室监控,设备开孔少。

  3)测量介质脏污时,易堵。根据介质情况,应定期清洗主导管,清除管内沉积杂质。建议配套排污阀方便检修。若测量介质含腐蚀性时,须选用耐腐蚀的产品。4)如图1示,通常情况下,工艺与仪表的设计、维护以法兰为界,因此,须注意液位计法兰与工艺接管法兰配对。另外,液位计根部阀V1、V2属工艺选型或由储罐配套。为液位计检修时,不影响生产,V1、V2选用产品,故在储罐设计或采购时,仪表须向工艺提出要求。1.3使用位置在污水处理工程中多选用侧装式的磁翻板液位计,常用于需现场和操作室两地监控的位置,如酸罐、碱罐、部分罐液位检测。2投入式液位计2.1测量原理基于所测液体静压与该液体高度成正比的原理,采用多晶硅、陶瓷或电容压力传感器,将静压转成电信号。一般由直接投入液体中的、用于放大、校正、补偿、结果显示的变送器和导气或连接电缆(传感器与连接)三部分组成。2.2优缺点及注意事项1)结构简单,价格较便宜。2)传感器直接投入被测液体内测量,因此不受介质起泡影响。3)由于传感器与变送器间为柔性连接,仪表贮存及运输方便,尤其在大量程的液位测量中,其优势更突出。安装方便,只需将传感器直接投入被测液体,即可实现测量。4)水流冲击、摩擦振动(尤其是与液位变化同方向的振动)等因素会改变投入式传感器在液体中的位置,进而影响测量值,所以好将液位计安装于水流相对平稳的地点。受现场条件制约,无法避免时,好将传感器置于隔离管中安装或选择其它种类的液位计。图2为加装隔离管的投入式液位计在某调节池中的应用示例,使用隔离管避免了因搅拌器工作引起的水流冲击,了测量的正确率。5)使用于水质过差的环境时,传感器套孔易被污泥堵塞,导致测量值失真,需酌情定期清洗维护。为减少套孔被污泥堵塞的概率,建议将其安装于离池底大于100mm的位置,并使用隔离管。6)使用寿命较短。使用一段时间后,易出现零点或量程漂移,现场校准有难度。2.3使用位置虽然投入式液位计存在使用寿命较短,传感器易堵等缺点,但由于它在价格和安装维护方面的优点,尤其是价格方面,一般仅千元左右,相对于后文提到的超声波、雷达液位计一般需万元左右,有较大优势,目前仍是污水处理工程测量敞口容器液位使用较多的液位计之一。在上清液集水池、清水池、滤池等水质相对较好的工艺流程中使用时,寿命较长,几乎免维护。可以使用在水质差的环境中,但不适合池底淤泥层过厚的池内使用。加装隔离管后可应用于部分带搅拌器的调节池、浓缩池等。

  3超声波液位计3.1测量原理超声波液位计是利用回波测距原理的非接触式仪表。回波测距原理又称行程时间或传播时间(TOF,Time ofFlight)测量原理。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波,能量波遇到障碍物反射,由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对能量波信号进行处理,转化成与物位相关的电信号。利用超声波作为能量波的液位计即是超声波液位计。其测量原理如图3示。液位高度计算公式如下:

  其中,C为超声波在空气中的传播速度;t为超声波由液位计到水面往返一次的时间。由公式可见,液位高度受超声波传播速度的影响。而超声波是利用气体(大多数情况下是空气)作为传播介质,空气的压力(真空度)、温度、湿度、气流等变化会改变超声波传播速度。例如,超声波速度与温度的近似公式为:C= C0+ 0.607× T式中,C0为零度时的声波速度332m/s;T为实际温度(℃)。可见,温度变化会产生液位测量误差。超声波液位计的超声放射及接收装置均安装于同一探头中,这就决定了只能在发射引起的传感器余振基本消失后,接收装置才能检测反射回波。另外,超声发射是以脉冲方式进行,而脉冲具有一定的时间宽度,因此,在超声发射到余振基本消失的这段时间t'内,液位计不能正常工作,这段时间对应的液位

  B称为盲区,如图3示,被测的高液位如进入盲区,仪表将不能正确检测。盲区大小取决于发射装置的功率。一般而言,发射装置功率越大,发射频率就越低,余振衰减时间越长,盲区也就越大。3.2优缺点及注意事项1)具有工作、精度高、使用周期长、免维护的特点,并具有相对的价格优势。2)在污水处理工程中,多可选用一体式液位计,安装简便。3)回波反射产生的干扰回波和假回波,可通过软件来排除,但有效回波强度也同时被衰减。因此,设计选型时,要考虑衰减因素,选择量程要留有一定的余量。4)为了尽量减少干扰回波,安装位置要尽可能选择液面平稳的位置,同时远离扶梯、检修通道、进水口、出水口、搅拌器,尽可能与池壁保持较远的距离。在探头规定的波束发射角下,锥形波束在测量液面上的投影,不与容器壁及其它能反射声波的构件接触。在避开盲区的前提下,尽量贴近高液面安装,以减少池壁回波的干扰。为获得尽可能强的回波,要探头与被测界面垂直。5)首次投运,须对仪表进行使用位置、介质特性、工艺条件等内容的设定,完成空程、满量程校正。利用配套软件进行回波曲线检查,抑制干扰回波。建议在有条件的情况下,在池壁上分别标注液位满量程的20%、50%、95%、三点,以方便今后维护和校验。6)为避免因压力、温度等特性变化而产生的液位误差,应选择有温度补偿的产品。7)泡沫是声波反射不充分的表面,会吸收一部分或是的声波脉冲能量,减少或是消除回波信号。因此,在被测液面存在泡沫的场合,不能使用。但在泡沫较轻,盲区允许的情况下,可通过加大液位计的功率,来实现测量。

  3.3使用位置超声波液位计不能使用在测量工况变化剧烈或真空的场合,但污水处理工程一般不存在上述情况,这一优势使超声波液位计在污水处理工程中得以广泛应用。除了不能使用在有大量泡沫、液位波动剧烈的地方外,几乎可在污水处理的各个工艺流程中广泛使用,用于测量水池液位、液位差等。4雷达液位计4.1测量原理超声波、雷达液位计都是利用回波测距原理的仪表。利用电磁波作为能量波的液位计即是雷达液位计,又称微波液位计。雷达液位计按结构可分为天线式和导波式。天线是通过天线发射和接收电磁波,其结构与超声波液位计为相似,都属于非接触式仪表。导波式是微波液位计的一种变型,英文名称是Time DomainReflectometry(时域反射法)或简称TDR,也俗称导波雷达,通常采用脉冲波方式工作。与微波液位计不同点在于微波脉冲不是通过空间传播,而是通过一根(或两根)从液位上方伸入、直达容器底的导波体传播。导波体可以是金属硬杆或柔性金属缆绳。微波脉冲沿杆或缆的外侧向下传播,在被测液面上被反射,回波被天线接收,由发射脉冲与回波脉冲的时间差即可计算出传播距离。低频雷达具有较大的波束角和较长的波长,使之在有液面扰动或搅拌的情况下能提供好的回波曲线。但其较大的波束角制约了使用范围。为弥补这一缺陷,在实际产品中,低频雷达多与导波管结合。也就是说,一般导波雷达液位计多使用低频雷达。4.2优缺点及注意事项由于雷达液位计与超声波液位计在测量原理上相同,本文3.2中1~ 5同样适用于雷达液位计。但由于雷达液位计的性,和超声波液位计相比较,还有以下特点:1)由于微波(电磁波)传播不依赖介质,所以雷达液位计不受介质特性如压力、温度、真空度等影响,所以测量精度较超声波液位计高。可以使用在工况变化较大或有蒸汽等超声液位计不能正常工作的场合。2)微波(电磁波)以光速传播,使得雷达液位计测量更灵敏,刷新速度更快。

  3)表1示出了不同特性的泡沫,对微波、超声波信号的不同影响。由于污水处理工程液位测量所涉几乎全是湿性泡沫,所以雷达液位计可代替超声波液位计在液面有泡沫的场合使用。4)使用导波雷达,可在带搅拌、液面扰动等复杂工况或安装空间有限的场合实现测量。导波雷达液位计安装在有搅拌器的液体中,若液体流速过快,建议将导波管末端固定,以减少导波管受力。5)部分产品配套有智能软件,可实现不规则池底的液位测量。6)雷达液位计比超声波液位计价格稍贵。4.3使用位置由于雷达液位计在有泡沫、带搅拌的测量场合具有优势,它弥补了超声波液位计在上述方面的不足。可以说,雷达液位计适合在污水处理的各个工艺流程中使用,测量水池液位、液位差。5结语是污水处理工程不可缺少的重要仪表。它种类繁多,根据介质和现场条件的不同,各类液位计各具优势,形成一个多元化的面。要找到适合的产品,只有在液位计选型、安装时,根据各液位计的特点,从测量介质、安装位置、仪表精度、价格、使用寿命、维护成本等多方面综合考虑。随着劳动力和生产成本的不断提高,仪表高精度、免维护性在仪表选型中所占的比重也随之不断增加。因此,在仪表采购成本允许的情况下,建议尽量选择精度佳、免维护的仪表。相对于磁翻板液位计和投入式液位计而言,超声波、雷达液位计更符合上述要求。随着电子技术及制作工艺的不断提声波、雷达液位计的价格会不断下降,性能会不断提高,数量会不断增多。
