　　液体储罐的高精度监测方案

　　相比超声波仪表，雷达料位计不受蒸汽、真空或压力（10MPa）影响。某原油储罐应用显示，26GHz雷达在ε=2.1介质中保持±3mm精度。两线制设计功耗<4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法通过多点平均抑制液面波动，使动态误差降低80%。导波雷达（GWR）利用探杆穿透泡沫层，真实液位检出率>99%，特别适用于发酵罐等复杂工况。

　　Rosemount 3300 液位变送器用于液位测量和界面测量，为液体应用提供了具有成本效益的解决方案。Rosemount 3300 没有可移动零件，无需校准，几乎不受工艺条件的影响。凭借自上而下的液位测量和界面测量，您可控制您的液位。

　　罗斯蒙特3302导波雷达料位计-3300系列

　　规格

　　工作压力全真空至 580 psi（全真空至 40 bar）工作温度-40 至 150°C（-40 至 302°F）通讯协议4-20 mA/HART、Modbus探头类型硬单线、分段单线、软单线、软双线、同轴型、带 PTFE 涂层的探头

　　特点

　　Rosemount 3300 可配备多种探头，以适应大多数应用

　　n 、直接的液位测量，几乎不受过程条件

　　的影响

　　n 无活动部件，维护量少且无需重新标定

　　n 利用 M*riable 液位与界面变送器，过

　　程穿孔更少，安装成本更低

　　n 两线制技术和用户友好的组态界面使得安装

　　和调试简单易行

　　n 变送器功能全面、易于使用，具有稳定的现

　　场性

　　n 高度的应用零活性，拥有广泛的过程连接、

　　导波杆类型和配件

　　罗斯蒙特3302导波雷达料位计-3300系列

　　测量原理

　　通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进

　　行液位物位测量。当微波脉冲抵达具有不同介电常数的介质

　　时，部分能量被反射回变送器。

　　变送器利用次反射的余波测量界面位置。在上层产品表面

　　未被反射的部分微波继续向下直达下层产品表面然后也被反射

　　回来。其波速取决于上层产品的介电常数。

　　发射脉冲与反射脉冲之间的时差被换算成距离，由此计算出总

　　体液位或界面位置。反射强度取决于被测产品的介电常数。介

　　电常数越高，反射强度越大。

　　导波雷达液位计中的导波杆有什么作用？导波雷达液位计的工作原理是沿导波杆向下引导微波脉冲到达测量的介质后，部分信号会被反射回来，然后通过测量信号发射到接收的时间差获得测量介质的液位高度。

　　一般导波雷达液位计主要适用于小量程储罐、几何形状以及内部有障碍物的复杂储罐的测量。主要用于测量带有蒸汽、起泡、冷凝水的工况。上文提到导波杆，就有客户很好奇导波杆在导波雷达液位计中，它有什么作用呢？本文接下来就主要对这一问题进行讲解。

　　导波雷达液位计的杆限长度为6m，可以直接安装，并且底部通常不需要固定。但是杆子大于3m以后，运输、安装、维护都会很不方便，因此在实际生活中，一般3m以下才会选用杆式导波雷达液位计。导波雷达液位计的杆主要是用来导波跟放大信号使用，使得波形更清晰，如此有利于准确测量，提高测量精度。

　　导波雷达液位计主要特点

　　1、通用性强:该液位计能够测量液位及料位，同时满足不同温度、压力、介质的测量要求，限的测量温度甚至能达800℃，而限压力甚至能达5MPa。并且该液位计还可应用在腐蚀、冲击等比较恶劣的场合。

　　2、防挂料:设计的电路设计跟传感器结构，让其测量能够不受传感器挂料影响，也不需要定期清洁，避免错误测量。

　　3、无需维护:由于该液位计在测量过程中没有可动部件，因此不会有机械部件损坏问题，也就不需要维护。4、抗干扰:该液位计是接触式测量，抗*力很强，能够克服蒸汽、泡沫及搅拌对正常测量的影响。5、准确:该液位计测量多样化，让测量变得更加准确，且测量不受环境变化的影响，工作稳定性较高，同时使用寿命较长。

　　以上就是关于导波雷达液位计中的导波杆有什么作用？这一问题的讲解，如果有其它见解或者不明白的地方都可以在评论区留言讨论哦！

　　5301HA1S1V3AM00110HBNAM1C1导波雷达物位计电话

　　导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　特点

　　1、对蒸汽和泡沫有很强的抑制能力，测量不受影响；

　　2、不受液体密度，固体物料的疏松程度、温度、加料时的粉尘的影响；

　　3、低维护，高性能、高精度、高性，使用寿命长。

　　德国E+H导波雷达液位计FMP52

　　FMP51  带涂层的探杆，适用于腐蚀性的介质的液位测量

　　应用

　　• FMP51 - Premium 仪表，用于液位测量和界面测量

　　• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用

　　认和 USP Cl. VI 认材料

　　• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量

　　• 较大量程:45 m (148 ft)

　　•

　　过程连接:3/4"螺纹，或法兰

　　•

　　温度范围:–196…+450 °C (–321…+842 °F)

　　•

　　压力范围:–1…400 bar (–14.5~5 800 psi)

　　•

　　提供下列系统集成接口:

　　– 4...20 mA HART (模拟量信号)

　　– PROFIBUS PA (Profile 3.02)

　　–

　　基金会现场总线(FF)

　　•

　　可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪

　　表测量)或 SIL 3 (同构冗余测量)等级，

　　通过 TÜV 认，符合 IEC 61508 标

　　准

　　优势

　　•

　　测量:

　　–

　　存在波动液面和泡沫液面时

　　–

　　介质类型改变时

　　–

　　存在粉尘的应用场合中(仅适用于 FMP54)

　　•

　　适用范围广

　　•

　　内置数据储存单元

　　•

　　工厂预标定探头长度

　　•

　　全中文显示的直观菜单引导式操作方法

　　•

　　便捷地集成至控制系统或资产管理系统中

　　• 准确的仪表诊断和过程诊断，有助于发现问题

　　•

　　防爆认:ATEX、IEC Ex、CSA、FM、NEPSI

　　压力设备指令(PED) (仅适用于 FMP54)

　　3A 认(仅适用于 FMP52)

　　物位，流量，压力，水分析测量测控:德国E+H，德国VEGA，北京瑞普三元压力传感器， 美国EMA流量传感器， 公众平台:西安宏略贸易有限公司。 水分析:CPM223，CPM253，CM442，CPS11，CPS11D等；物位计:FMR10, FMU30. FMU40等；压力变送器:P31  PMP11，PMC11,PMC131 等现货。

　　Rosemount3301/3302       其他液位变送器23.5M       5.0mm316L       24VDC4-20mA(Hart)（mA）        液体

　　罗斯蒙特3300导波雷达液位和界面变送器

　　1. 罗斯蒙特3300在众多应用领域中，提供且的液位测量。

　　凭借高灵敏度和信号处理性能的导波雷达技术，罗斯蒙特3300系列通过一个变送器便能同时进行

　　液位和界面两种测量。3300系列现推出一系列型导波杆，设计用于即使在恶劣的过程环境下也

　　能进行测量。 二线制连接确保了安装简便经济。 其特点包括如下:

　　1.1 高温和高压导波杆用于要求高的液位测量领域。

　　1.2 多样的导波杆几乎可满足应用领域的需求。

　　1.3  多变量、环路供电的液位和界面变送器可减少储罐穿孔数目，并节省安装成本。

　　1.4  直接液位测量无需对温度、压力、密度、介电性能或导电性能的变化进行补偿。

　　1.5  简便易用的雷达组态工具使得设置简单，并通过波形图和记录工具提供诊断。

　　1.6  几乎不受粉尘、蒸汽、干扰物的影响。

　　1.7  坚固的模块化结构降低了运行成本，提高了性。

　　1.8 易于集成于现有设备中。

　　2. 产品技术规格

　　3.罗斯蒙特3300导波雷达变送器应用

　　在其它类型环路供电变送器无法胜任的一系列应用环境下，罗斯蒙特3300系列可提供而经济

　　的测量。

　　# 旁通管内的液位测量

　　导波雷达是在旁通管内进行测量的理想选择。它不受密度变化、旁通管组态的影响，且无活动部件，从

　　而可节省维护费用。这些优势使其更加方便，可替代浮筒液位计。

　　#  高温和高压(HTHP)应用

　　高温和高压液位测量不仅仅要求有更厚材料或具有更强冷却性能的常规变送器。这些应用环境要求变

　　送器的设计能够适应热胀冷缩的要求，具有的强度，并可微波信号的馈通.新型高压和高

　　温罗斯蒙特3300系列可与多种类型的导波杆配合使用，可应用于高达345bar的压力环境和高达

　　400℃的温度环境。

　　#  在液化气和液氨储罐中进行液位测量

　　液化石油气(LPG)等液化气和其它压力应用中，所要求的测量设备是免维修设备。无须打开储罐便可

　　对雷达头进行维护，因此在储罐打开受限的压力应用和挥发性应用环境下，罗斯蒙特3300系列为理

　　想选择。

　　#  对液体和浆液进行液位测量

　　在其它雷达变送器无法胜任的领域，罗斯蒙特3300系列依然可出地提供的数据。 变送器具有

　　高信噪比和沿导波杆聚焦的雷达脉冲，有利于降低回波干扰。

　　#  界面液位测量

　　多变量™ 罗斯蒙特3302是市场上一款环路供电变送器，可提供多液位测量。 由于具有的信

　　号处理性能，它在不同液体（诸如油、水等）的储罐内可同时测量顶面液位和界面位置。

　　#  筒仓内的固体测量

　　罗斯蒙特3301虽然是为液位测量设计而成，但是也可以适用于多种固体应用领域。

　　导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）

　　式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。

　　根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:

　　物料高度:L=E-D（2）

　　输出电流:Io=4+L×16/E （3）

　　式中:L为物料高度；E为量程。

　　导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:

　　（1）介电常数较低的介质位于上部。

　　（2）两种液体的介电差异不低于10。

　　（3）上层介质的介电常数是已知的，该参数可在现场确定。

　　（4）上层介质的大厚度取决于其介电常数。

　　（5）上层介电常数下限＜3，下层介电常数上限＞20。

　　（6）可同时进行液位测量和界面测量。

　　导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:

　　（1）无可活动机械部件，维护成本低。

　　（2）安装方便，支持罐顶安装或旁路管顶部安装。

　　（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。

　　（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。

　　（5）适用于高温、低温、蒸汽和高压场合。

　　导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。

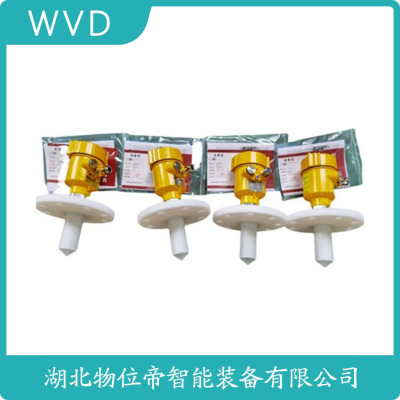

　　嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
