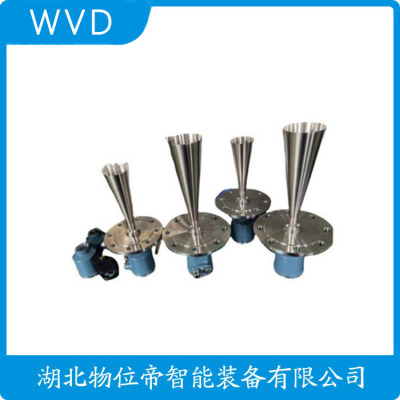

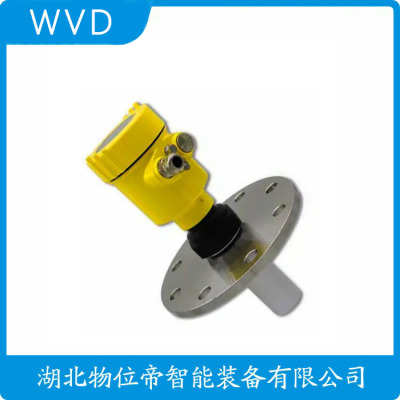

PRLM-203雷达式物位计生产厂家
防爆安全认证与防护等级
化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认证的冗余传感器系统，平均无故障时间（MTBF）超过15年。最新光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。
在化工、油气、食品等行业中，经常需要测量不同液体之间的分界面的高度，从而控制反应过程、原料储量等。
MTS传感器部门生产的Level Plus系列液位计采用MTS的Temposonics®磁致伸缩传感技术，配合特定密度的磁性浮子，可对不同液体的分界面高度进行测量。
市场上测量液体分界面高度的产品群雄逐，招式各有千秋，小编将一一细数，看看哪种测量原理能拔得头筹！
一、射频导纳液位计（电容液位计）
射频导纳液位计的传感器是一根带特氟龙涂层的金属杆或者柔性金属缆，需要插入被测液体内。这样金属杆（缆）和容纳被测液体的金属罐壁之间就会产生电容，这个电容在射频电路（频率达到300Ghz）下被放大到测量的电导纳值。如果被测液体分层后形成上层油下称水的分层，那么会形成C1、C2和C3三个电容值。因为水的导电性能使C3的值大，则射频导纳液位计测量得到的电容值主要取决于C3的值。因此水位的高度就和C3的值几乎成正比例关系。
根据以上测量原理，射频导纳测量分界面的必要条件和限性:
1、 上层液体不能导电，如苯、碳氢化合物等;下层被测液体是导电液体，如普通水或者水溶液。
2、 对分界面测量精度要求不高。因为上层油的高度和被测罐体的形状等都会被测精度影响。
二、导波雷达液位计
导波雷达液位计的传感器也是金属杆或者金属缆插入被测液体内。液位计的电子头发射雷达波脉冲。雷达波脉冲会沿着金属杆或者金属缆朝向被测液体传播，当到达介电常数发生变化位置时会产生反射。液位计电子头计算发射雷达波脉冲和接受雷达波脉冲的时间差来确定被测液位的高度。如下图，如果被测液体上层油下称水，则雷达波分别在从空气进入油的时候、以及从油进入水的时候分别发生反射。
从导波雷达的测量原理可知其测量分界面的必要条件:
1、 雷达波发生反射的必要条件是介电常数发生变化。如果介电常数的变化很小的话，雷达波的反射信号也很小以至于无法测量。因此导波雷达测量分界面要求下层液体的介电常数比上层液体的要大得多。而介电常数的大小一般无法通过常规手段测量，而且介电常数大小很容易受到环境温度、电磁频率、罐内的化学反应等影响。这就决定了无法轻易判断导波雷达能否和应用环境相适应。
2、 为了保持雷达波穿过上层液体后还有的能量在分界面上还能产生反射，一般要求传感器是一个同轴结构。上图是导波雷达测量分界面的安装要求，左边是导波雷达的测量杆和测量筒是一个同轴结构，右图中导波雷达的测量杆安装在一个布满倒液孔的测量管内。同轴结构内外的分界面变化有时无法真正同步会导致测量误差。而且粘性较大的液体会粘连在同轴结构内干扰测量。
3、 如果要测量被测液体分界面知道上层液体的具体介电常数。因为雷达波穿过空气的速度是光速，而穿过上层液体的速度小于光速且和其介电常数成反比。因为介电常数不容易测量且善变，因此导波雷达很难测量分界面高度。
三、浮筒液位计
浮筒液位计测量分界面一般安装在罐体的侧面，把被测液体通过两个法兰口从被测罐引入测量筒内，同时测量通内还有一个浮子通过一些机械结构和电子头相连。通过测量浮子受到浮力的变化来感应测量筒内液体的平均密度，从而评估出被测分界面的高度（假定测量筒内只有两种液体）。浮筒液位计不要求被测液体的导电性和介电常数。
根据浮筒液位计的原理和内部结构，其测量分界面的必要条件和限:
1、 只能安装在被测罐体侧面，且测量筒内没有空气。
2、 为了测量的精度定期进行校准，因为浮子到电子头之间的力传输结构会随着时间而偏移设定。
3、 因为测量筒的狭小结构，被测液体中的固体或者粘性物质会使浮子卡在测量筒内，无法真正反映分界面高度。
四、双法兰液位计
双法兰液位计通过测量两个固定位置的压力差来反映两个位置之间的液体的平均密度从而间接测量分界面高度。双法兰液位计也是安装在罐体的侧面，但是不需要测量筒，因此解决了上面浮筒液位计内浮子容易卡死的问题。
双法兰液位计通过充油的毛细管把罐内的两个压力值传输到电子头部分。因此双法兰液位计的界面测量受到以下因素的影响:
1、 环境温度变化对毛细管内油压有明显影响，因此长的测量范围要长的毛细管，从而导致温度变化对测量精度也影响很大。
2、 两个法兰之间充满液体。
3、 毛细管充油需要的生产技术，因此测量范围对仪表价格影响很大。
4、 安装过程要毛细管不要受到外部机械冲击，毛细管受损或者油路堵塞。
五、终篇 - 磁致伸缩液位计
磁致伸缩液位计通过测量浮在分界面上的磁性浮子的位置来测量分界面的高度。MTS生产的Level Plus系列液位计可以实现测量误差控制在1毫米以内，大的测量范围可以达到22米。磁致伸缩液位计的测量不依赖于液体的导电性、介电常数等物理参数，只是基于不同液体的密度差。密度差和相互不溶解是形成分界面的必要条件。
Level Plus系列
磁致伸缩液位计只要选择好特定浮子的密度，安装后不需要定期的维护和标定就能液位计的长期性和性。
磁致伸缩液位计的应用限性在于不能用于操作粘度很高的液体（建议粘度小于400厘泊）。高粘度液体容易把浮子粘在一个位置不变，导致磁致伸缩液位计测量到的浮子位置不能准确反映分界面高度。
Level Plus磁致伸缩液位计应用实例
1、 二硝基甲苯（DNT）和水的分界面
因为二硝基甲苯（DNT）相对于水的比重是1.52，因此在罐内是下层液体，因此无法使用射频导纳、导波雷达。而且因为现场的测量范围超过4米，因此无法使用浮筒液位计和双法兰液位计。通过使用Level Plus系列磁致伸缩液位计可以同时测量反应罐内的液位和分界面高度，从而对化学反应过程控制。
2、 液体白磷和水的分界面
白磷是生产磷酸类物质的基本原料。但是因为白磷在空气容易自然，而且有毒，因此一般都储存在具有水封的储存槽内。Level Plus液位计可以对水封下的白磷存量进行实时监控，同时水封的厚度白磷和空气接触。
3、 大型成品油罐
炼化工厂、燃料输送系统等都有一些成品油储罐、转运罐等，这些罐子高度都有15～20米高。因为有些成品燃油会吸收空气中的水分，导致很多罐底都有积水。MTS传感器生产的Level Plus液位计可以同时测量罐内成品油液位和油水分界面的高度，同时还可以根据液位计内部的罐容表来计算罐内容量，并且输出罐内的成品油温度。Level Plus液位计只通过罐上的一个测量孔，就可以同时输出液位、分界面高度、罐内容量和温度的测量结果，满足石油组织对成品燃油的交接计量要求。
雷达物位计是一种微波物位计，它是微波(雷达)定位技术的一种运用。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。雷达物位计根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，终转化成与物位相关的电信号。能量辐射水平低，雷达物位计该设备使用能量波的是脉冲能量波(频率一般比智能雷达物位计低)。一般脉冲能量波的脉冲能量为1mW左右(平均功率为1μW左右)，不会对其他设备以及人员造成辐射伤害。 一、雷达物位计特点 1、通用性强:雷达物位计可用于连续测量液体及固体粉料、粒料及液体的物位；并可应用于腐蚀、冲击等恶劣场合；可向系统提供HART、4…20Ma、PROFIBUS-PA、基金会现场总线等信号接口； 2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。 3、免维护:雷达物位计测量过程无可动部件，不存在机械部件损坏问题，无须维护。 4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。 5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。 另外:探杆和探缆可更换；HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，雷达物位计通过软件实现简单的组态设定和编程 二、雷达物位计输入 传感器接收反射的微波脉冲并将其传给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2(其中C为光速)因空罐的距离E已知，则物位L为:L=E-D 三、雷达物位计输出 雷达物位计通过输入空罐高度E(=零点)，满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4-20mA输出。 四、雷达物位计注意事项 测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。 若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C的位置。 理论上测量达到天线的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的至少100mm。 对于过溢保护，雷达物位计可定义一段距离附加在盲区上。 小测量范围与天线有关。 雷达物位计随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
PRLM-203雷达式物位计生产厂家
雷达的发展是从上个世纪80年代开始的，上zui早做雷达的代表公司是:vega（脉冲雷达），saab（调频雷达）。Vega为低端雷达，技术角度讲，属于脉冲雷达。其发射原理比较简单，即:发送一个高频脉冲（6.3GHZ），微波遇到介质后被反射回来，微波传播速度为光速，与温度无关，计算出传播时间就计算出了距离；但是，由于其靠时间来计算数值的，就需要对事件到几十ps（1ps= 10^-12s,即:相当于将一秒分成10^1210的12次方份）。L=T传播时间 ＊ C光速/2 （公式一）推出:△L= △t ＊ C 光速 （公式二）其中------C=3＊10^5Km = 3＊10^8m=3＊10^11mm△t = △L/ C （公式三）我们假设测量精度为5mm，那么:△t=5/（3＊10^11）=16.666 ps目前记录时间zui高精度为50ps，芯片价格一般在200~500元一片。以时间50ps计算，其测量误差:△L= △t ＊ C=15mm。也就是说，脉冲雷达如果仅仅靠时间来处理数据，zui高精度为15mm。Vega雷达早在上个世纪80年代就已经出产，而高精度时间记录芯片是2002年才面世，所以，早期脉冲雷达大都采用时间拓展的方法来进行时间的准确测量纪录，外加多次测量求平均的办法。不管如何采用拓展时间以及平均发求值，其zui终精度要达到5~10mm，都具有一定的不合实际。早在2005年前，Vega雷达在国内占据80~85%的市场，主要源于其在国内大量宣传，以及国内无相应的雷达产品，自2004年后，脉冲雷达国内相继出现了3~5家生产厂家，vega雷达市场正被国内雷达厂家追步替代。而，saab为1999年进入国内市场，比vega晚6，7年时间，其进入国内市场后，一直定位在产品领域，仅仅面向石油、化工行业。目前，国内石油、化工在02年以前所采用的雷达，基本99%为saab雷达。Saab雷达价格昂贵，普通雷达价格在3~4万，精度稍高点雷达（调频雷达）价格在8~10万元。调频雷达原理为，发送连续信号（例如:信号频段从6~7GZH，8~9GZH等），对接收到的连续信号进行FFT变化，对信号进行锁相跟踪，来计算两个信号的时间差。调频连续波雷达FMCW，能够获取很高的精度，其精度主要取决于温飘（晶振的温度补偿），以及芯片的FFT计算速度，采用温补晶振，一般能够达到精度±1mm。目前调频连续波（FMCW）雷达，国内在2001年已经具备了这种技术。由于调频连续波雷达需要进行多方面的测试、试验，如:EMC认试验、温度试验等。直到2003年底，国内调频连续波雷达才正式推出。调频连续波雷达的基本处理方式雷同。由于国内调频雷达是2000年后才开始研发的，所以，在选择芯片的速度，器件的选型，都比SAAB更加具备优势，通过简单的对温度补偿能够做到±1mm内，利用波导管进行测量，精度能够做到±0.3mm。如果采用速度更快的cpu以及搭建一些设备，做到精度±0.1mm是容易实现的。目前，雷达物位计，随着国内厂家技术实力的不断壮大，正逐步取代国外雷达市场。脉冲雷达方面，国内除个别生产厂家无技术人员进行辅助处理工况外，够与vega雷达相媲美。调频连续波（FMCW）雷达，除在现场安装、雷达壳体设计方面，我们仍需要借鉴国外厂家的经验外；在各数，工况处理种性能参方面，我们的雷达产品都比SAAB强；我们在借鉴国外雷达优点的基础，采用军用技术生产了具有自主产权的调频雷达，我们将以zui的服务面向客户。
ULR80X 智能导波雷达液位计发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。
ULR80X 智能导波雷达液位计优势及应用
1.雷达液位计可以测量液体、固体介质比如:原油、浆料、原煤、粉煤、挥发性液体等；
2.可以在真空中测量可以测量介质常数>1.2的介质，测量范围可达70m；
3.供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；
4.非接触式测量安装方便采用其稳定的材料牢固耐用，分辨率可达1mm；
5.不受噪音、蒸汽、粉尘、真空等工况影响；
6.不受介质密度和温度的变化，过程压力可达400bar,介质温度可达-200℃至800℃；
7.安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装；
8.调试可多种方式选择:采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷。
智能导波雷达液位计现货供应技术参数:
精度 液体:量程小于15m时，±0.1mm；量程大于15m时，测量值±0.2%
固体:20mm±0.05%
温度飘移 0.01%/℃
重复性 1mm
介质温度 -50～250℃
法兰温度 -30～200℃/-30～150℃防爆型
环境温度 -30～60℃/-30～55℃防爆型
耐压 40bar
表头显示 LCD可选
标准输出 4～20mA/HART
故障诊断输出 22mA
供电 18～35VDC/ 小于28VDC防爆型
外壳材料 铸铝还氧涂层
防护等级 NEMA(IP68)
防爆 ATEX II 1G 或II 1/2 D T 100℃ EEX ia II C T6...T3或EEX ia II B T6...T3
重量 2Kg(无探头)
注意事项
1.测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
2.若介质为低介电常数当其处于低液位时，罐底可见，此时为测量精度，建议将零点定在低高度为C 的位置。
3.理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4.对于过溢保护，可定义一段距离附加在盲区上。
5.小测量范围与天线有关 。
NIVELCO 导波雷达液位计是测量液位的方法；导波雷达液位计测量不受罐体形状的影响；也不受介电常数、温度、压力与密度的影响；导波雷达液位计的测量长度可以灵活变更，无须标定；测量结果具有高、可重复性、高分辩率；NIVELCO导波雷达液位计的测量范围可达24米，适用的介质温度范围-50℃∽＋250℃，适用的压力范围40bar；导波雷达液位计有多种探头类型和材质可供选择；数字化显示可供选择。
导波雷达液位计的技术参数如下:
液体:量程小于15m时，±5m；量程大于15时，测量值5m±0.05%
温度飘移 0.01%/℃
重复性 2m
介质温度-50～250℃
法兰温度-30～200℃/-30～150℃爆型
环境温度-30～60℃/-30～5℃爆型
耐压 40bar
表头显示 LCD可选
标准输出 4～20mA/HART
故障诊断输出 2mA
供电 18～35VDC/小于28VDC爆型
外壳材料铸铝还氧涂层
护等级 NEMA（IP65）
爆 ATEX II 1G 或II 1/2 D T 100℃EEX ia II C T6.。。T3或EEX ia II B T6.。。T3
重量 2Kg（无探头）
PRLM-203雷达式物位计生产厂家
JCRD导波雷达液位计价格，JCRD导波雷达液位计供应，JCRD导波雷达液位计安装导波雷达液位计
产品型号:JCRD73导波雷达液位计，可发出高频率微波，沿着探杆传播，由于遇到被测介质，介电常数突变，引起反射。发射脉冲与反射脉冲的时间间隔与被测量介质的距离成正比。同时，导波雷达也可以测量两种不同介质的界面，充分利用介质的介电常数的不同。脉冲的工作方式可测小介电常数介质，并适用于各种金属，非金属容器内,对人体及环境无伤害。
JCRD导波雷达液位计价格，JCRD导波雷达液位计供应，JCRD导波雷达液位计安装导波雷达液位计
应用范围:
JCRD系列导波雷达液位计:适应各种存储容器或过程计量环境，液体、浆料、固体比如:原油、清油储罐，原煤、粉煤仓位，挥发性液体储罐，焦碳料位，浆料储罐，固体颗粒。
1、雷达液位计可以测量液体、固体介质比如:原油、浆料、原煤、粉煤、挥发性液体等；
2、可以在真空中测量可以测量介质常数>1.8的介质，测量范围可达35m；
3、供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；
4、非接触式测量安装方便采用其稳定的材料牢固耐用，分辨率可达1mm；
5、不受噪音、蒸汽、粉尘、真空等工况影响；
6、不受介质密度和温度的变化，过程压力可达40bar,介质温度可达300℃；
7、安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装；JCRD导波雷达液位计价格，JCRD导波雷达液位计供应，JCRD导波雷达液位计安装导波雷达液位计
技术参数:
应用:双杆:液体及固体测量，是小介电常数的液体和固体，复杂过程条件。
z大量程:6m
测量精度:±3mm
过程连接:法兰 螺纹
探测组件材料:不锈钢304 / 316L / PTFE
过程温度:-40…250 °C
过程压力:-1.0…20bar
信号输出:两线制 4…20mA/HART
JCRD导波雷达液位计价格，JCRD导波雷达液位计供应，JCRD导波雷达液位计安装导波雷达液位计，JCRD73导波雷达液位计
