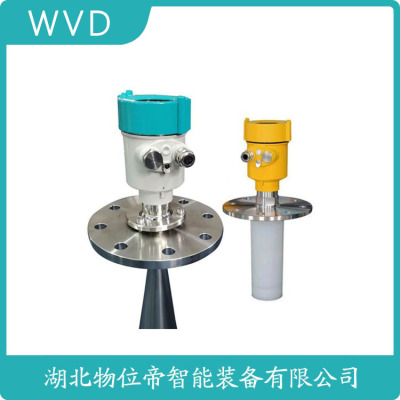

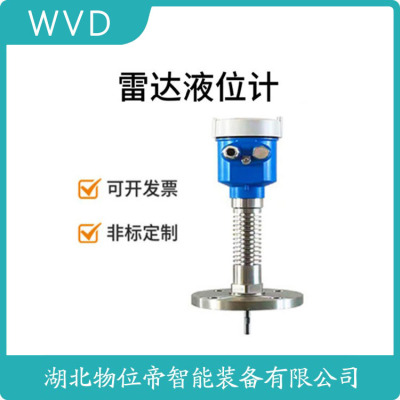

APXRD606导波雷达物位计厂商销售

　　APXRD606导波雷达物位计厂商销售

　　衷心感谢您选购本公司雷达液位计，烨立是生产导波雷达液位计厂家，而且导波雷达液位计价格优惠，量大从优！YLPS6系列传感器是的雷达式物位测量仪表，测量距离zui大70米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4-20mA模拟信号。

　　1、烨立YLPS60雷达液位计特点:

　　<   采用的非接触式测量

　　<   采用其稳定的材料制造

　　<   测量物体、固体介质的物位

　　<   可以测量介电常数＞1.8的介质

　　<   测量范围0…20m(可以扩展到35米)

　　<  采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输

　　<  4…20mA输出或数字型信号输出

　　<  分辨率1mm

　　<  不受噪音、蒸汽、粉尘、真空等工况影响

　　<  不受介质密度、粘稠度和温度的变化的影响

　　<   过程压力可达4MPa

　　<   过程温度可达250℃

　　基本参数

　　产品名称

　　智能高频雷达物位计

　　产品型号

　　YLPS系列

　　测量范围

　　6、10、15..70、80m

　　供电电源

　　DC24V（*标配）/ AC220V

　　输出信号

　　4-20mA（*标配）/ Hart通讯 / RS485 Modbus通讯

　　防爆等级

　　Exia IlC T6 Ga / Exd ia lIC T6 Gb

　　防护等级

　　IP67 / IP68

　　安装方式

　　螺纹 / 法兰

　　2、YLPS6系列智能雷达液位计仪表参数（*新款）:

　　（1）YLPS6805型技术参数:

　　应        用:  各种腐蚀的液体

　　测量范围: 10米

　　过程连接: 螺纹、法兰

　　介质温度: -40～130℃

　　过程压力: -0.1～0.3MPa

　　精        度:   ±5mm

　　防护等级: IP67

　　频率范围: 26GHz

　　防爆等级: Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb

　　信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

　　（2）YLPS6806型技术参数:

　　应         用:  耐温、耐压、轻微腐蚀的液体

　　测量范围: 30米

　　过程连接: 螺纹、法兰

　　介质温度: -40～130℃ / -40～250℃

　　过程压力: -0.1～4.0MPa

　　精        度:   ±3mm

　　防护等级: IP67

　　频率范围: 26GHz

　　防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

　　信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

　　（3）YLPS6807型技术参数:

　　应        用:  卫生型液体存储容器、强腐蚀性容器

　　测量范围: 20米

　　过程连接: 法兰

　　介质温度: -40～150℃

　　过程压力: -0.1～0.1MPa

　　精        度:   ±3mm

　　防护等级: IP67

　　频率范围: 26GHz

　　防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

　　信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

　　（4）YLPS6808型技术参数:

　　应    用:固体料、强粉尘、易结晶、 结露场合

　　测量范围: 70米

　　过程连接: 万向法兰

　　介质温度: -40～130℃ / -40～250℃

　　过程压力: -0.1～0.1MPa

　　精        度:   ±15mm

　　防护等级: IP67

　　频率范围: 26GHz

　　防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

　　信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

　　（5）YLPS6809型技术参数:

　　应    用:  固体颗粒、粉料

　　测量范围: 液体  30米/  固块  20米/  固粉  15米

　　过程连接: 螺纹、法兰

　　介质温度: -40～250℃

　　过程压力: -0.1～4.0MPa  (平板法兰)、-0.1～0.1MPa（万向法兰）

　　精        度:   ±10mm

　　防护等级: IP67

　　频率范围: 26GHz

　　防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

　　信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

　　（6）YLPS6810型技术参数:

　　应    用:  固体料、强粉尘、易结晶、 结露场合

　　测量范围 : 80米

　　过程连接: 万向法兰

　　介质温度: -40～130℃ / -40～250℃

　　过程压力: -0.1～0.1MPa

　　精        度:   ±15mm

　　防护等级: IP67

　　频率范围: 26GHz

　　防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

　　信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

　　（7）YLPS6PB型技术参数:

　　应    用:  强腐蚀性液体，有搅拌工况可以用

　　测量范围 : 40米

　　过程连接: 法兰（小DN50）

　　介质温度: -40～130℃ / -40～250℃

　　过程压力: -0.1～1.6MPa

　　精        度:   ±5mm

　　防护等级: IP67

　　频率范围: 26GHz

　　防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

　　信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus

　　3、现场安装参考:

　　固体散料测量的特殊挑战

　　低介电常数粉料（ε<2.5）易导致信号衰减，80GHz雷达通过4°窄波束和增强发射功率（20mW）提升检测能力。某水泥厂实测表明，生料粉仓中26GHz雷达回波仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配置0.3MPa空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态误差控制在0.5%FS内。料仓倾斜时，三维建模技术自动补偿斜面导致的测量偏差。

　　APXRD606导波雷达物位计厂商销售

　　导波雷达液位计与其他雷达液位计相比，具有不同的工作原理，也有自己的优势和不足。用户尤其是采购人员了解这些信息，对于正确的选型重要。下面，就导波雷达液位计的原理和优缺点具体介绍如下。

　　一、导波雷达液位计的工作原理

　　导波雷达液位计的工作原理是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　而普通雷达液位计的工作原理是****—反射—接收。具体说来就是，雷达传感器的天线以波束的形式****电磁波信号，****波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。****及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。

　　计为Rada-21高频脉冲雷达液位计

　　二、导波雷达液位计的优缺点

　　1、导波雷达液位计的不足

　　（1）不适合用于测量腐蚀性和粘附性液体，也不适合用于食品等级要求较高的场合

　　从两种雷达液位计的不同工作原理，可知雷达液位计是非接触式测量，导波雷达液位计为接触式测量。所以，需要考虑介质的腐蚀性和粘附性，在食品等级要求较高的场合，也一般不用导波雷达液位计。

　　（2）导波雷达液位计的安装和维护不便

　　导波雷达液位计在测量时，过长的导波杆（缆）为安装和维护增加了不少困难。而且相比能够互换使用的普通雷达液位计，导波雷达液位计的导波杆（缆）的长度根据工况固定，一般不能互换使用。所以，一般来说，导波雷达液位计要比普通雷达液位计的选型和维护要繁琐的多。

　　（3）导波雷达液位计的测量距离受限

　　导波雷达液位计的测量距离不会很长，而普通雷达液位计在30~40m的罐体上应用比较常见，甚至可测到60m。

　　2、导波雷达液位计的优势:

　　（1）对波动较大介质的测量更稳定

　　在罐内有搅拌，介质波动较大的工况下，用底部固定的导波雷达液位计比普通雷达液位计更为稳定，优势也更为明显。

　　（2）更适于对小罐体内物料的测量

　　在测量小罐体内的物位时，由于安装测量空间小（或罐内干扰物较多），一般普通雷达的液位计不适用，而导波雷达液位计则不受限。

　　（3）导波雷达液位计不受介电常数高低的限制

　　普通雷达液位计和导波雷达液位计的测量原理都是基于介质介电常数的差别进行测量的，由于普通雷达液位计****的波是发散的，当介质介电常数过低时，信号太弱测量就会不稳定，而导波雷达液位计****的波是沿导波杆传播的，信号相对稳定。

　　此外，导波雷达液位计一般还有底部探测功能，可以根据底部回波信号的测量值加以修正，使信号更为稳定准确。

　　MAGNETrol/麦格纳丘液位开关T31-002N-BOB

　　额定压力为720 psi

　　处理温度为--40F~160F

　　成本有效的复合法兰设计选项

　　NACE和/或ASME B31.3建设

　　比重低至0.40

　　MAGNETROL公司介绍:

　　美国Magnetrol自从1932年专利设计并开始销售代物位控制仪表以来，Magnetrol的名字就一直代表了的质量和不断的。

　　今天，Magnetrol的产品服务于100多个国家的工业控制领域。无论在石化、化工、炼油、陆上平台、海上平台、热电厂、核电厂，还是在造纸、医、食品、饮料及水处理行业，均可看到Magnetrol的产品。

　　凭借多样化的物位/流量测量技术，Magnetrol在物位/流量仪表市场上有着不可替代的领先。

　　为了的为中国用户服务，MAGNETROL在1999年走出了坚实的一步:在中国的上海设立了办事处。MAGNETROL希望以此为中国的发展做出贡献。

　　MAGNETROL RF电容式液位变送器/液位开关主要型号:

　　Kotron 82 CE 经济型变送器

　　Kotron 805 回路供源智能型变送器

　　Kotron 811 单点式开关

　　Kotron 804 全能型变送器

　　MAGNETROL RF电容式液位变送器/液位开关应用:

　　清洁或脏的液体，粘稠的浆料高温和高压的流体

　　MAGNETROL RF电容式液位变送器/液位开关相关产品:

　　MAGNETROL热式气体质量流量计

　　MAGNETROL热扩散式流量/界面&液位开关

　　MAGNETROL脉冲串雷达液位变送器

　　MAGNETROL导波雷达液位变送器

　　MAGNETROL浮筒液位变送器及基地调节仪

　　MAGNETROL磁浮子液位计

　　MAGNETROL浮球液位开关

　　MAGNETROL超声波接触式液位开关

　　MAGNETROL超声波液位变送器

　　MAGNETROL振动棒料位开关

　　Magnetrol主要用应用:

　　为电力、石化、制、钢铁和轻工等行业提供了优秀的产品，已经了客户的广泛和大力支持。

　　导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。

　　同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。

　　同轴电缆等效传输线原理图如图 2-1 所示。

　　图 2-1 同轴电缆等效传输线原理图

　　由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。

　　这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。

　　其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z

　　， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:

　　1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回

　　图 2-2 断路回波信号示意图

　　3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。

　　图 2-3 短路回波信号示意图

　　当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。

　　导波雷达测量系统原理:

　　导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。

　　导波雷达信号传播示意图如图2-4所示。

　　在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。

　　根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。

　　根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。

　　假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。

　　假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:

　　其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。

　　Y为介质的相对介电常数，

　　从为同轴电缆的相对磁导率(大多数液体其近似等于l}o

　　我们可以得到:

　　若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:

　　L可以表示为液位因罐体高度为H，***后得到的液位高度为:

　　h=H一L导波雷达测量系统示意图如图2-5所示。

　　图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。

　　点)和4mA输出电流。在导波杆末端到罐底的距离为L。

　　由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o

　　一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。

　　在罐体内实际显示的液位高度(即以下参考点作为零点)为:

　　hD = h一L。一L, 这里L+L、是液位的整体迁移量。

　　本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
