　　Rosemount3301/3302       其他液位变送器23.5M       5.0mm316L       24VDC4-20mA(Hart)（mA）        液体

　　罗斯蒙特3300导波雷达液位和界面变送器

　　1. 罗斯蒙特3300在众多应用领域中，提供且的液位测量。

　　凭借高灵敏度和信号处理性能的导波雷达技术，罗斯蒙特3300系列通过一个变送器便能同时进行

　　液位和界面两种测量。3300系列现推出一系列型导波杆，设计用于即使在恶劣的过程环境下也

　　能进行测量。 二线制连接确保了安装简便经济。 其特点包括如下:

　　1.1 高温和高压导波杆用于要求高的液位测量领域。

　　1.2 多样的导波杆几乎可满足应用领域的需求。

　　1.3  多变量、环路供电的液位和界面变送器可减少储罐穿孔数目，并节省安装成本。

　　1.4  直接液位测量无需对温度、压力、密度、介电性能或导电性能的变化进行补偿。

　　1.5  简便易用的雷达组态工具使得设置简单，并通过波形图和记录工具提供诊断。

　　1.6  几乎不受粉尘、蒸汽、干扰物的影响。

　　1.7  坚固的模块化结构降低了运行成本，提高了性。

　　1.8 易于集成于现有设备中。

　　2. 产品技术规格

　　3.罗斯蒙特3300导波雷达变送器应用

　　在其它类型环路供电变送器无法胜任的一系列应用环境下，罗斯蒙特3300系列可提供而经济

　　的测量。

　　# 旁通管内的液位测量

　　导波雷达是在旁通管内进行测量的理想选择。它不受密度变化、旁通管组态的影响，且无活动部件，从

　　而可节省维护费用。这些优势使其更加方便，可替代浮筒液位计。

　　#  高温和高压(HTHP)应用

　　高温和高压液位测量不仅仅要求有更厚材料或具有更强冷却性能的常规变送器。这些应用环境要求变

　　送器的设计能够适应热胀冷缩的要求，具有的强度，并可微波信号的馈通.新型高压和高

　　温罗斯蒙特3300系列可与多种类型的导波杆配合使用，可应用于高达345bar的压力环境和高达

　　400℃的温度环境。

　　#  在液化气和液氨储罐中进行液位测量

　　液化石油气(LPG)等液化气和其它压力应用中，所要求的测量设备是免维修设备。无须打开储罐便可

　　对雷达头进行维护，因此在储罐打开受限的压力应用和挥发性应用环境下，罗斯蒙特3300系列为理

　　想选择。

　　#  对液体和浆液进行液位测量

　　在其它雷达变送器无法胜任的领域，罗斯蒙特3300系列依然可出地提供的数据。 变送器具有

　　高信噪比和沿导波杆聚焦的雷达脉冲，有利于降低回波干扰。

　　#  界面液位测量

　　多变量™ 罗斯蒙特3302是市场上一款环路供电变送器，可提供多液位测量。 由于具有的信

　　号处理性能，它在不同液体（诸如油、水等）的储罐内可同时测量顶面液位和界面位置。

　　#  筒仓内的固体测量

　　罗斯蒙特3301虽然是为液位测量设计而成，但是也可以适用于多种固体应用领域。

　　导波雷达液位计

　　型号:KQ-DLDA

　　应 用: 液体、固体粉料

　　测量范围: 30米

　　过程链接: 螺纹、法兰

　　过程温度: -40～250℃

　　过程压力: -0.1～2Mpa

　　精 度: ±3mm

　　频率范围: 100MHZ～1.8GHZ

　　防爆/防护等级: Exib IIC T6/IP67

　　信号输出: 4～20mA/HART（两线）

　　雷达料位计的工作原理与分类

　　雷达料位计通过发射6-80GHz的微波信号并接收回波来测量物料高度，分为脉冲波（量程30m）和调频连续波FMCW（精度±1mm）两种。26GHz设备适用于大多数工况，80GHz高频型号可检测介电常数低至1.4的物料。某化工厂应用显示，80GHz雷达测量ε=1.8的塑料颗粒时，信号强度比26GHz型号提升20dB。最新相控阵技术实现电子波束偏转，能自动避开仓内障碍物，安装灵活性提高40%。

　　一、消防水泵的出水管设置要求

　　1、 水泵出水管的流速，关系到二次输送能耗的重要参数，参考GB50015 第3.6.9条的规定:当DN15-20时，流速小于等于1.0米/秒；当DN25-40时，流速小于等于1.2米/秒；当DN50-70时，流速小于等于1.5米/秒；当大于等于DN80时，流速小于等于1.8米/秒；

　　2、GB50974 第5.1.13-8条规定，当消防水泵出水管的管径小于DN250时，其流速宜为1.5m/s~2.0m/s，当管径大于DN250时，宜为2.0m/s~2.5m/s；

　　流速测量仪器

　　3、出水管上的阀门与附件设置，通常有同心大小头、压力表、可曲挠橡胶接头、止回阀、闸阀（控制阀门）；

　　4、GB50974 第5.5.11条规定，消防水泵出水管应进行停泵水锤计算；应采取消除停泵水锤的技术措施；

　　5、根据《水泵及水泵站》，水泵出水管中的闸阀，因为承受高压，所以启闭都比较困难，当直径大于等于400mm时，大都采用电动或水力闸阀；

　　6、根据《水泵及水泵站》，当管径小于250mm时，流速1.5m/s~2.0m/s；当管径大于等于250mm时，流速2.0m/s~2.5m/s；

　　7、关于水锤，在压力管道中，由于流速的剧烈变化而引起一系列急剧的压力交替升降的水利冲击现象。究其原因，当属流体的惯性，只不过流体的惯性更为复杂。

　　8、关于停泵水锤的防护措施:设水锤消除器、设空气缸、采用缓闭阀、取消止回阀、其他措施。

　　9、消防泵出口可采用多功能水泵控制阀（CECS132:2002）。附件连接:水泵—同心大小头—压力表—多功能水泵控制阀—可曲挠橡胶接头—检修用阀门。

　　10、停泵水锤防护措施有多种，不一定非要采用带胶囊的水锤消除器；在流量不是很大、扬程不是很高时，未必一定要设水锤消除器，设微阻缓闭止回阀等具有缓闭功能的止回阀一样可以。

　　11、GB50974 第8.3.3条规定，消防水泵出水管上的止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。

　　二、消防水泵吸水和出水管上的压力表设置要求:

　　1、选压力表时，应注明名称、型号、精度等级和测量上限值等。

　　2、压力在+40Kpa以上时，一般选用弹簧管压力表或波纹管压力计。

　　3、一般测量用压力表，应选用1.6级或2.5级。

　　4、在管道和设备上安装的压力表，表盘直径为中l00mm或中150mm；安装在照度较低、位置较高或示值不易观测场合的压力表，表盘直径为中150mm或中200mm。

　　5、 测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3~2/3；测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪表测量范围上限值的1/3~1/2。

　　6、GB50974要求压力表量程应不小于设计工作压力的2倍。

　　三、消防水泵吸水管上的真空压力表的设置要求:

　　真空压力表的压力在-0.1Mpa~0Mpa时，宜选用弹簧管真空压力表。

　　四、消防水池水位监测装置设置要求:

　　GB50974 第4.3.9条的要求，消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示消防水池水位的装置，同时有高和水位报警的装置。液位计分类:液位计种类繁多，如磁翻柱液位计、浮球液位计（液位开关，机电人脉公众号）、玻璃板式液位计、玻璃管式液位计、超声波液位计、导波雷达液位计、投入式液位变送器等等。

　　1、对消防水池而言，如采用磁翻板液位计等，需要在消防水池侧壁做好留洞工作（小规格防水套管为DN50，然后通过管道变径连接液位计）。

　　2、如采用投入式液位变送器，投入式液位变送器由不锈钢探头、导气电缆和电气盒组成，电源为13—36VDC（直流电源）。可结合消防水池侧壁检修孔，将不锈钢探头和导气电缆投入水池内。（不锈钢探头贴水池底板安装）

　　五、流量计量装置设置要求:

　　流量计常用的有电磁流量计（管段式和插入式）、超声流量计、涡街流量计、转子流量计等。

　　以电磁流量计为例，安装于选用注意事项如下（理论上，只要被测流体具备一定的导电性（导电率大于5 μ S/cm），就可以选用电磁流量计）:

　　1、公称压力常用有0.6,1,1.6,4MPa等。

　　2、供电电源:单相交流电 85-265 V， 45-63Hz，功率小于20W；直流供电11-40VD.C。

　　3、应安装在水平管道较低处和垂直向上处，避免安装在管道的高点和垂直向下处。

　　4、测量管道内充满液体。

　　5、流量计前方少要有5D(D为流量计内径)长度的直管段，后方少要有3 D(D为流量计内径)长度的直管段。

　　6、测量一般的介质时，电磁流量计的满度流量可以在测量介质流速0 . 5～12m/s 范围内选用，范围比较宽。选择仪表规格（口径）不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。

　　测量导电性良好的液体，通常大流速不超过5m/s，经济流速范围在1.5m/s～3m/s。测量低电导率的流体，则尽可能选择低流速，原因是流速提高流动噪声会增加，从而导致流量信号输出晃动现象。

　　7、一般传感器供货时已经设计了接地电，但是当外界电磁场干扰较大时，电磁流量计应另行设置接地装置，接地线采用截面积大于4 mm 2 的多股铜线，接地线埋入潮湿地下1m，接地电阻小于10 Ω，不能和电机或其他设备共用地线。

　　RF2000系列导波雷达物位变送器是我公司与美国FOX仪表有限公司合作设计、制造的具有自主知识产权的导波雷达物位计，该产品经多年两地雷达液位专家的联合研究和开发。电    源:24VDC (12～30V)

　　输出信号:4～20mADC带HART通讯协议

　　负载电阻:≤650Ω

　　环境温度:-40～65℃

　　相对湿度:0～99%

　　大粘度:8000CP介电常数:εr≥1.4

　　重 复 性:≤2mm

　　诊断报警:低报3.6mA  高报:22mA

　　电气接口:标准1/2”NPT内螺纹

　　防护等级:IP67

　　阻尼时间: 0～30s可调

　　用户界面:3按键+LCD液晶显示

　　介质温度:常温≤120℃  中温≤200℃  高温≤520℃

　　公称压力:普通≤2.5MPa  中压≤10.0MPa  高压≤32.0MPa测量范围:同轴、杆式≤6.1m   缆式≤21m

　　精    度:同轴、杆式≤±0.1%FS    缆式≤±0.3%F

　　防爆等级:本安型:ExiaIICT1～T6     隔爆型:ExdIICT1～T6

　　LDRD6120GAD1012LMA雷达物位计厂商

　　典型应用:

　　适用于固体和液体介质，用于各种复杂工况液位测量。

　　概述:

　　dt-yw900型脉冲雷达物位计因其的非接触式测量特性，可对有污染性和腐蚀性的介质进行准确的测量,其稳定和准确的表现也同样体现在复杂的测量环境下。输出的4~20ma信号可以提供远端控制,采用了的微波技术和echo-tech回波处理技术以适应各种工况。脉冲雷达物位计的工作方式可测小介电常数介质，并适用于各种金属，非金属容器内,对人体及环境无伤害。 脉冲雷达物位计适用于 煤厂、电厂、石油化工、食品行业及一般工业应用。

　　本产品的加工定制是是，品牌是鼎拓，型号是DT-YW900，类型是其他液位变送器，测量范围是0~35米，测量精度是＜0.2%，输出信号是4~20（mA），测量介质是固体、液体

　　YLPS60导波雷达液位计，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，将雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。

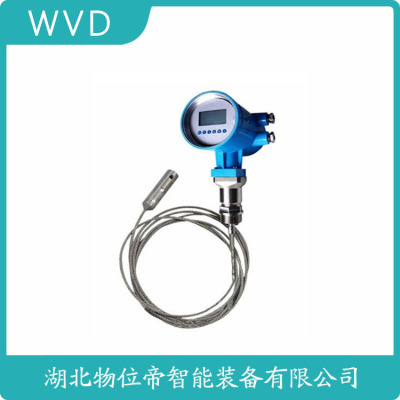

　　导波雷达液位计工作原理:

　　导波液位计雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。

　　烨立导波雷达液位计主要参数:

　　（1）测量对象:小介电常数的液体

　　（2）测量范围: 0～6m（杆式）、0～30m（缆式）；

　　（3）过程连接:法兰DN50，DN80，DN100，DN150；

　　（4）介质温度:-40～250℃；

　　（5）过程压力: -0.1～2.0MPa；

　　（6）工作频率: 100MHz～1.8GHz；

　　（7）测量精度: ±10mm；

　　（8）分辨率: 1mm；

　　（9）采样: 回波采样54次/s；

　　（10）输出电流信号:4～20mA+ HART通讯协议；

　　（11）电源: 24VDC(±10%)纹波电压:1Vpp；

　　（12）耗电量: max22.5mA ；

　　（13）外壳防护等级:IP68；

　　（14）防爆等级:EXiaIICT6 ；

　　（15）两线制接线:仪表供电和信号输出共用一根两芯电缆；

　　（16）电缆入口:M20×1.5(电缆直径5～9mm)
