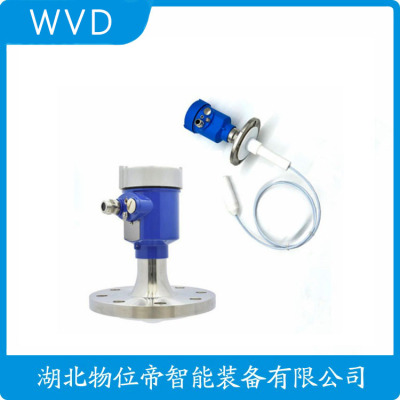

DHE-RD-5100-8NIT010L3FHDNTLADN雷达液位计生产厂
液体测量的特殊应用方案
对于易结晶介质，传感器配备PTFE天线罩防止结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。最新导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。
NIVELCO 导波雷达液位计是测量液位的方法；导波雷达液位计测量不受罐体形状的影响；也不受介电常数、温度、压力与密度的影响；导波雷达液位计的测量长度可以灵活变更，无须标定；测量结果具有高、可重复性、高分辩率；NIVELCO导波雷达液位计的测量范围可达24米，适用的介质温度范围-50℃∽＋250℃，适用的压力范围40bar；导波雷达液位计有多种探头类型和材质可供选择；数字化显示可供选择。
导波雷达液位计的技术参数如下:
液体:量程小于15m时，±5m；量程大于15时，测量值5m±0.05%
温度飘移 0.01%/℃
重复性 2m
介质温度-50～250℃
法兰温度-30～200℃/-30～150℃爆型
环境温度-30～60℃/-30～5℃爆型
耐压 40bar
表头显示 LCD可选
标准输出 4～20mA/HART
故障诊断输出 2mA
供电 18～35VDC/小于28VDC爆型
外壳材料铸铝还氧涂层
护等级 NEMA（IP65）
爆 ATEX II 1G 或II 1/2 D T 100℃EEX ia II C T6.。。T3或EEX ia II B T6.。。T3
重量 2Kg（无探头）

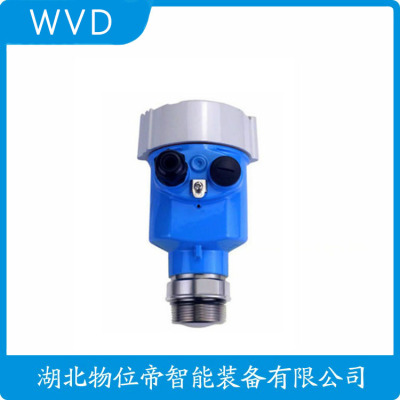

雷达物位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
测量方法:
雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的部分脉冲被反射形成回波并沿相同路径返但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的至少100mm。对于过溢保护，可定义一段雷达液位计距离附加在盲区上。小测量范围与天线有关。随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。回到脉冲发射装置。
测量原理:
雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
雷达物位计的维护:
雷达液位计主要由电子元件和天线构成，无可动部件，在使用中的故障少使用中偶尔遇到的问题是，贮槽中有些易挥发的有机物会在雷达液位计的喇叭口或天线上结晶，对它们只要定期检査和清理即可，维护量少。
在日常维护中，可以用PC机远程观察反射波曲线图，对于后来可能新产生的干扰波，可以利用液位计有识别虚假波的功能，除去这些干扰反射波的影响，准确测量。
雷达物位计的构成
雷达物位计作为现代工业中常用的液位测量仪器，凭借其高精度和非接触式的特点，广泛应用于石油、化工、食品、制等行业。在这些行业中，雷达物位计主要用于对液体、粉末或颗粒等物料的测量。为了确保雷达物位计能够在不同的工况环境下稳定工作，了解其构成和工作原理显得尤为重要。本文将详细探讨雷达物位计的构成要素及其工作原理，以帮助读者地理解这一技术，并为相关行业的应用提供指导。
雷达物位计的核心部分包括发射器、接收器、天线以及信号处理单元。这些组成部分共同协作，完成物位测量任务。发射器负责产生高频的电磁波信号，通常是微波或毫米波，信号通过天线发射出去。当电磁波遇到物料表面时，会发生反射，反射回来的信号被接收器接收并传送到信号处理单元进行分析。通过计算发射信号与反射信号之间的时间差，雷达物位计能够计算出物料的高度或位置。
发射器（Transmitter）
发射器是雷达物位计的重要组成部分，通常利用微波技术生成频率稳定、功率适当的电磁波。发射器的设计能够适应不同环境下的电磁波传播要求，并确保信号在较远的距离内能够保持的强度。发射器的性能直接影响雷达物位计的测量精度和稳定性。
接收器（Receiver）
接收器用于捕捉反射回来的信号并进行放大处理。它的工作原理是根据反射信号的强度和到达时间来推算物料的表面位置。接收器的灵敏度和带宽宽度是影响测量精度和响应速度的关键因素。现代雷达物位计通常采用数字信号处理技术，提升了接收器的性能。
天线（Antenna）
天线用于将发射信号有效地传播到目标物体，并接收反射回来的信号。天线的设计直接影响雷达物位计的测量范围和分辨率。天线的类型可根据应用需求进行选择，常见的有波导天线、对向天线和螺旋天线等。
信号处理单元（Signal Processing Unit）
信号处理单元是雷达物位计的大脑，其主要功能是对接收到的信号进行处理、分析和计算。通过对反射信号与发射信号时间差的测量，信号处理单元能够计算出物料的物位，并输出对应的数字信号或模拟信号，以供其他设备进行处理或显示。
雷达物位计通过发射微波或毫米波信号，遇到物料表面时发生反射。这些反射信号会被接收器接收，并传递到信号处理单元。通过对比发射信号与反射信号的时间差，计算物料表面到仪器的距离。由于雷达波的传播速度是已知的，因此，通过测量信号的往返时间，雷达物位计可以准确地计算出物料的高度或位置。
与传统的机械式液位计相比，雷达物位计具有诸多优势。它能够在高温、高压、强腐蚀等复杂工况环境下稳定工作，且不受物料特性（如颜、气体或蒸汽等）的影响。雷达物位计还能够进行远程监控，方便集成到自动化系统中，提高了生产效率和性。
雷达物位计作为现代工业自动化测量的关键工具，其结构设计和工作原理决定了其在各种环境中的稳定性和精度。其发射器、接收器、天线以及信号处理单元的精密协作，使得雷达物位计在液位测量中发挥着不可替代的作用。在日常应用中，选择合适的雷达物位计产品，不仅需要了解其基本构成，还应根据不同的工业需求进行优化配置，从而达到佳的测量效果和系统性能。
