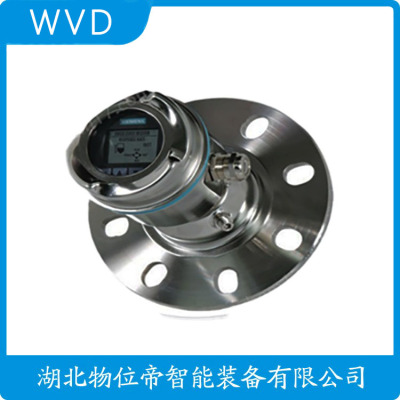

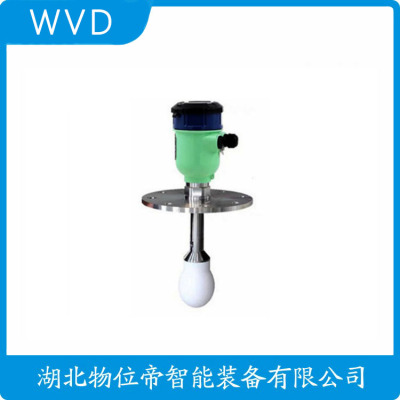

SYLW-31PFGAXMN8000导波雷达液位计批发

SYLW-31PFGAXMN8000导波雷达液位计批发 SYLW-31PFGAXMN8000导波雷达液位计批发
  • SYLW-31PFGAXMN8000导波雷达液位计批发
  • SYLW-31PFGAXMN8000导波雷达液位计批发
  • 供应商:
    湖北物位帝智能装备有限公司
  • 价格:
    面议
  • 最小起订量:
    1件
  • 地址:
    湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
  • 手机:
    17720591218
  • 联系人:
    郭芬 (请说在中科商务网上看到)
  • 产品编号:
    221335753
  • 更新时间:
    2025-06-30
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)
产品参数
  • 多样
  • 不限
  • 全国
产品优势
  • 湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品

详细说明

  SYLW-31PFGAXMN8000导波雷达液位计批发

  通信协议与系统集成能力

  标准4-20mA+HART输出兼容传统DCS系统,PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段,单节点功耗<20mW,电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统,采样周期缩短至100ms。最新IO-Link 1.1版本支持参数远程配置,调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转,精度达0.1m³。

  新产品的出现,在一定程度上会让我们忽视原先的产品。智能就是那个被忽视的产品。智能雷达物位计,我们可以称为低频版雷达物位计,它的发射频率为6GHz,其原理也是基于时间间隔原理设计的。

  目前来看,智能雷达物位计是连续测量方式。它适用于腐蚀性液体的测量、有挥发性质液体的测量以及温度压力变化大液体的测量。它的天线主要有三种,即棒式天线、喇叭口天线和全密封天线。天线不同,智能雷达物位计在罐内的安装也略有不同。

  一般来说,三种天线在罐内安装的时候,尽量要与介质保持垂直,避免波束指向罐壁。这是三种天线安装的共性。此外,三种天线在安装的时候,还各有其特性。

  就棒式天线而言,为了减小温度对雷达物位计的影响,对接法兰连接处使用弹簧垫圈且天线发射点伸出安装短管。

  就喇叭口天线而言,喇叭天线也伸出安装短管,必要的时候可以使用天线延伸管。

  说完了雷达物位计天线,我们再说一下产品的安装问题。为了提高雷达物位计的准确性和稳定性。安装时,我们要注意以下几个方面:

  ,连接雷达物位计之前,我们要确认罐内无有害介质,无压力。

  第二,选择合适的位置拧紧螺纹或者固定好法兰。如果有必要,需更换密封圈。

  第三,进行液位调整时,我们要选择空罐的时候或液位刚好覆盖罐底的时候。

  未来,随着技术的发展,新产品的出现,智能雷达物位计可能在市场并不占据一定的优势,但是,小编要提醒大家的是,每一款产品都有其优势,大家在选择的时候一定不要盲目,看更多产品,了解更多型号,才能让我们选择到经济实惠且性能的产品。

  SYLW-31PFGAXMN8000导波雷达液位计批发

  导波雷达液位计是采用微波技术来检测料位的高科技产品,该料位仪利用微波具有穿透性好,对恶劣环境及被测物料适应性强等特点,采用世界上*的大规模集成电路,利用雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量,能测量液体、固体(块状、粉状)料位,具有测距远、精度高等特点。

  导波雷达液位计具有低维护,高性能、高精度、高性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有的*性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

  2、导波雷达液位计技术参数:

  应    用:腐蚀性液体

  测量范围:杆式6米/缆式20米

  过程连接:法兰

  过程温度:-40~120℃

  过程压力: -0.1~2MPa

  精    度:±3mm

  频率范围:100MHZ~1.8GHZ

  防爆等级:Exib IIC T6 Gb

  防护等级:IP67

  信号输出:4—20mA/HART(两线)

  3、导波雷达液位计使用说明:

  测量原理

  WHRD35防腐导波雷达物位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。

  输入

  反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别

  出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表

  面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速

  因空罐的距离 E 已知,则物位 L 为: L=E-D

  输出

  通过输入空罐高度 E(= 零点),满罐高度 F(= 满量程)及一些应用参数来设定,应

  用参数将自动使仪表适应测量环境。对应于 4-20mA输出。

  测量范围

  F---- 测量范围

  E---- 空罐距离

  B---- 顶部盲区

  K---- 探头到罐壁的小距离

  顶部盲区是指物料料面与测量参考点之间的小距离。

  底部盲区是指缆绳部附近无法测量的一段距离。

  顶部盲区和底部盲区之间是有效测量距离。

  关键词:BX-G3028 高精度导波雷达液位计

  分体式导波雷达液位计  导波雷达物位仪  液位计  雷达液位计

  技术参数:

  适用介质:液体,是高温高压环境里的液体  应 用:密封罐,压力较大的液体测量   防爆认:Exia IIC T6 Ga/ Exd IIC T6 Gb   测量范围:15m     频率:500MHz-1.8GHz  天 线:单杆或单缆式     测量精度:±10mm  过程温度:(-200~400)℃  过程压力:(-0.1~40)MPa  信号输出:(4~20)mA/HART  现场显示:四位LCD  可编程  电源:两线制(DC24V)/四线制(DC24V/AC220V)  外壳:铝 单腔/铝 双腔/塑料/不锈钢 单腔  过程连接:螺纹/法兰(选配)

  SYLW-31PFGAXMN8000导波雷达液位计批发

  导波雷达液位计原理

  导波雷达液位计是一种非接触式的液位测量仪表,广泛应用于石油化工、电力、冶金、水处理等行业。它利用微波(或超声波)技术,通过发射和接收电磁波,检测液体表面与探头之间的反射信号,从而测量液体的高度。本文将详细介绍导波雷达液位计的原理及其优点。

  一、导波雷达液位计原理

  1. 发射原理

  导波雷达液位计的发射原理是利用微波(或超声波)技术,通过天线向被测液体发射一定频率的电磁波。当电磁波遇到被测液体时,部分能量会被吸收,另一部分能量会反射回天线。反射回来的信号强度与被测液体的高度有关。

  2. 接收原理

  导波雷达液位计的接收原理是利用天线接收反射回来的电磁波。由于电磁波在空气中传播速度较快,因此反射回来的信号具有较强的时间延迟。通过对这些信号进行处理,可以计算出电磁波从发射到接收所需的时间,从而推算出液体的高度。

  3. 数据处理与显示

  导波雷达液位计的数据处理主要包括对反射信号的时间延迟进行计算和处理。根据电磁波传播速度和传播距离的关系,可以计算出液体的高度。同时,导波雷达液位计还可以将测量结果以数字形式显示出来,方便用户进行实时监控和调整。

  二、导波雷达液位计的优点

  1. 非接触式测量:导波雷达液位计无需与被测液体直接接触,避免了传统液位测量方法中可能出现的污染、磨损等问题。

  2. 高精度测量:导波雷达液位计采用的微波(或超声波)技术,能够实现对液体高度的测量,误差范围通常在±0.1%以内。

  3. 适用范围广:导波雷达液位计可用于各种类型的液体测量,如水、油、酸碱等,且不受介质密度、温度、压力等参数的影响。

  4. 抗干扰能力强:导波雷达液位计采用的信号处理技术,能够在复杂的环境中稳定工作,不易受到外部干扰的影响。

  5. 易于安装和维护:导波雷达液位计结构简单,安装方便,维护成本较低。同时,其无易损件,使用寿命长。

  总之,导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力强等优点,在各行业得到了广泛的应用。随着科技的不断发展,导波雷达液位计的性能将进一步提高,为人们的生产生活带来更多便利。

  (1)当测量液态物料时,传感器的轴线和介质表面保持垂直;当测量固态物料时,由于固体介质会有一个堆角,传感器要倾斜一定的角度。(2)尽量避免在发射角内有造成假反射的装置。要避免在距离天线近的1/3锥形发射区内有障碍装置(因为障碍装置越近,虚假反射信号越强)。若实在避免不了,建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度,使传感器较容易地将虚假信号滤出。(3)要避开进料...
