　　通信协议与系统集成能力

　　标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。最新IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。

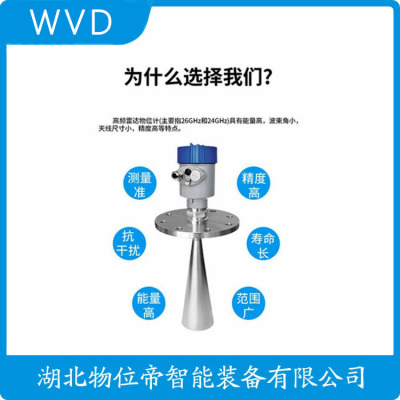

　　应用:高温环境测量块料或颗粒

　　测量范围:30米

　　过程连接:法兰

　　介质温度:-40～500℃

　　过程压力:常压

　　精      度:±5mm

　　重 复 性:±2mm

　　频率范围:26GHz

　　防爆等级:Exd ⅡC T4 Gb

　　防护等级:IP67

　　信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus

　　安装

　　<  安装前的准备

　　请注意以下事项，以确保仪表能正确安装:

　　请预留的安装空间。

　　请避免强烈震动的安装场合。

　　为确保、便利及地安装本仪表，请遵循以下安装指导!

　　<  安装指导

　　<  典型的错误安装:

　　当罐中有障碍物影响测量时，要加装反射板才能正常测量。

　　注:①    正确     ②    错误

　　导波管中测量

　　发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。

　　电气连接

　　<  供电电压

　　(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。

　　(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。

　　RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。

　　<  连接电缆的安装

　　电缆外径:5~9mm(M20×1.5)

　　3.5mm~8.7mm(½NPT)

　　接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。

　　(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。

　　(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。

　　RS485／Modbus 供电电缆应使用屏蔽电缆线。

　　电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。

　　接线方式

　　<  指导

　　的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!

　　请遵守当地电气安装规程的要求；

　　请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；

　　请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。

　　<  防护等级

　　本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:

　　如何确保安装满足IP67的要求:

　　1.请确保密封头未受损

　　2.请确保电缆未受损

　　3.请确保所使用的电缆符合电气连接规范的要求

　　4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①

　　5.请拧紧电缆密封头，见②

　　6.请将未使用的电气接口用盲堵堵紧，见③

　　仪表调试

　　<  调试方法

　　RBRD10 系列有三种调试方法:

　　1．显示／按键

　　2．上位机调试

　　3．HART手持编程器

　　<  显示/按键

　　通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。

　　显示／按键

　　①液晶显示

　　②按键

　　< 上位机调试  通过HART与上位机相连

　　①  RS232接口或USB接口

　　②  RBRD1X

　　③  HART适配器

　　④  250欧姆电阻

　　<  HART手持编程器编程  RBRD1X可用于HART手持编程器编程

　　①  HART手持编程器

　　②  RBRD1X

　　③  250欧姆电阻

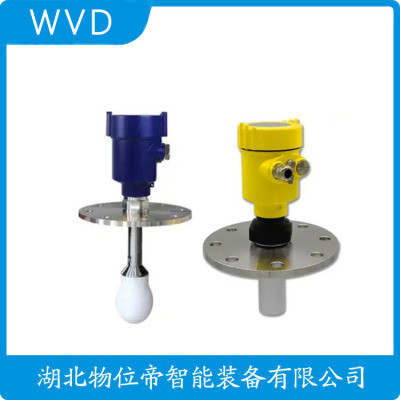

　　■RBRD19  物位计选型

　　安装

　　<  安装前的准备

　　请注意以下事项，以确保仪表能正确安装:

　　请预留的安装空间。

　　请避免强烈震动的安装场合。

　　为确保、便利及地安装本仪表，请遵循以下安装指导!

　　<  安装指导

　　<  典型的错误安装:

　　不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施，以延长仪表的使用寿命

　　注:①    正确     ②    错误

　　仪表不能安装在拱形罐顶中间，除了产生间接回波，还会受到多次回波的影响。

　　多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。

　　注:①    正确     ②    错误

　　当罐中有障碍物影响测量时，要加装反射板才能正常测量。

　　注:①    正确     ②    错误

　　导波管中测量

　　发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。

　　接管高度要求:天线伸入到罐里至少10mm的距离

　　电气连接

　　<  供电电压

　　(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。

　　(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。

　　RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。

　　<  连接电缆的安装

　　一般介绍 电缆外径:5~9mm(M20×1.5)

　　3.5mm~8.7mm(½NPT)

　　接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。

　　(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。

　　(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。

　　RS485／Modbus 供电电缆应使用屏蔽电缆线。

　　电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。

　　接线方式

　　<  指导

　　的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!

　　请遵守当地电气安装规程的要求；

　　请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；

　　请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。

　　<  防护等级

　　本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:

　　如何确保安装满足IP67的要求:

　　1.请确保密封头未受损

　　2.请确保电缆未受损

　　3.请确保所使用的电缆符合电气连接规范的要求

　　4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①

　　5.请拧紧电缆密封头，见②

　　6.请将未使用的电气接口用盲堵堵紧，见③

　　仪表调试

　　<  调试方法

　　RBRD10 系列有三种调试方法:

　　1．显示／按键

　　2．上位机调试

　　3．HART手持编程器

　　<  显示/按键

　　通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。

　　显示／按键

　　①液晶显示

　　②按键

　　③接线端子

　　< 上位机调试  通过HART与上位机相连

　　①  RS232接口或USB接口

　　②  RBRD1X

　　③  HART适配器

　　④  250欧姆电阻

　　<  HART手持编程器编程  RBRD1X可用于HART手持编程器编程

　　①  HART手持编程器

　　②  RBRD1X

　　③  250欧姆电阻

　　MGS2100LSB2OAAX1500XHEFB-XBGFAAX/GD导波雷达物位计质量好的

　　LKW3X导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。

　　该产品适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

　　LKW3X导波雷达液位计的数据处理

　　通过输入空罐高度L（=零点），满灌高度H（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。是对应于 4-20mA输出.

　　LKW3X导波雷达液位计的主要技术

　　★ 工作频率: 100MHz-1.8SYz

　　★ 测量范围: 缆式:0-35m杆式、同轴式:0-6m

　　★ 重复性: ±3mm

　　★ 分辨率: 1mm

　　★ 采样: 回波采样54次/s

　　★ 响应速度: >0.2S（根据具体使用情况而定）

　　★ 精度: <0.1%

　　★ 输出电流信号:4-20mA

　　★ 通讯接口: HART通讯协议

　　★ 过程连接: G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150

　　★ 过程压力: -1～60bar

　　★ 电源: 24VDC（±10%）纹波电压:1Vpp

　　★ 耗电量: max22.5mA

　　★ 环境条件: 温度:-40℃～ 250℃

　　★ 外壳防护等级:IP68

　　★ 防爆等级:EXiaIICT6

　　★ 两线制接线:仪表供电和信号输出共用一根两芯电缆

　　★ 电缆入口:M20×1.5（电缆直径5～9mm）

　　导波雷达液位计工作原理

　　导波雷达液位计是一种非接触式的液位测量仪表，广泛应用于石油、化工、电力、冶金、等行业的储罐、槽罐等容器的液位测量。本文将详细介绍导波雷达液位计的工作原理。

　　一、导波雷达液位计的组成

　　导波雷达液位计主要由以下几个部分组成:

　　1. 发射器:负责产生高频微波信号，通过天线发射出去。

　　2. 接收器:接收从被测容器底部反射回来的微波信号。

　　3. 处理器:对接收到的信号进行处理，计算出液位高度。

　　4. 显示器:显示处理后的液位高度。

　　5. 天线:连接发射器和接收器，传输微波信号。

　　6. 传感器:用于检测微波信号的强度，从而判断液位高度。

　　二、导波雷达液位计的工作原理

　　导波雷达液位计的工作原理主要基于微波的传播特性和回波原理。具体来说，当微波信号从发射器发出后，会沿着空气或管道传播到被测容器底部。在被测容器底部，微波信号会遇到被测液体的表面，部分微波信号会被反射回来。接收器接收到这些反射回来的信号后，将其传输给处理器进行分析处理。

　　三、导波雷达液位计的工作过程

　　1. 发射微波信号:发射器产生一定频率的微波信号，通过天线发射出去。

　　2. 传播与反射:微波信号在空气中或管道中传播，遇到被测容器底部时，部分信号会被反射回来。

　　3. 接收反射信号:接收器接收到从被测容器底部反射回来的微波信号。

　　4. 分析处理:处理器对接收到的信号进行分析处理，计算出液位高度。

　　5. 显示结果:显示器显示处理后的液位高度。

　　四、导波雷达液位计的优点

　　1. 非接触式测量:导波雷达液位计不需要与被测容器直接接触，避免了传统测量方法中的污染和磨损问题。

　　2. 高精度测量:导波雷达液位计具有较高的测量精度，能够满足各种工况下的需求。

　　3. 抗干扰能力强:导波雷达液位计具有较强的抗干扰能力，能够在复杂环境下稳定工作。

　　4. 易于安装和维护:导波雷达液位计结构简单，安装和维护方便，降低了使用成本。

　　总之，导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力和易安装维护等优点，在各行业得到了广泛的应用。了解其工作原理有助于我们地应用和维护这种的测量设备。

　　MGS2100LSB2OAAX1500XHEFB-XBGFAAX/GD导波雷达物位计质量好的

　　导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播，遇到被测定介质，介电常数急变而引起反射，脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。

　　导波雷达液位计的优点

　　1 .功耗低。 GWR输出给导波探测器的信号能量小，是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路，使信号衰减保持在限度，能够测量介电常数低的介质液位，而且导波雷达的功耗小，所以采用回路电力而不是单独的交流电力，大幅度节省了安装费用。

　　2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响，所以计量器接收的返回信号的能量相应强，约为发射的能量的20% (既定的0.02mW] )，而且返回信号中的干扰性杂波信号小，除测量信号外

　　3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样，使用传输时间测定介质液位，从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同，不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响，比较回来的各种信号很难从杂波信号中检测出真液位信号，但是导波雷达只需要测量电磁波的传输时间，不需要信号的处理和识别。

　　4、光速的电磁波一定，不需要为了改变仪表范围而进行移动，不需要现场标定，只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整，构成时，需要连接24VDC的电源，提供每个罐的测定参数。

　　5 .介质密度的变化不影响测量，介质密度的变化影响浸渍在介质中的物体受到的浮力，但电磁波在导波中传播的影响没有。

　　6、雾和泡沫对测量没有影响，电磁波不会在空间中传播，雾不会引起信号衰减，泡沫也不会散射信号而失去能量。

　　7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。

　　膜状污垢是液面水平下降时，高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上，因此对测量几乎没有影响，但是架桥性污垢的形成会引起明显的测量误差，块状或条纹状的介质污垢附着在导波体上，或者桥接在两个导波体之间，在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如，浮动水平计等)等同，远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。

　　导波雷达液位计的功能特性

　　用导波雷达液位计测量液位是合适的方法

　　导波雷达液位计测量不受水箱形状的影响

　　导波雷达液位计不受介电常数、温度、压力、密度的影响

　　不受仓库表面变动、粉尘、蒸汽、泡沫的影响

　　导波雷达液位计的测量长度可以灵活改变，不需要标定

　　测定结果为高精度、再现性、高分辨率

　　测量范围是二十四米

　　适用介质温度范围-50 600

　　适用压力范围为40bar

　　导波雷达液位计有多种探针类型和材质

　　可以选择数字显示

　　导波雷达液位计的安装

　　1 )顶部直接安装，导波雷达的导波杆直接安装在容器的上端，安装方式有螺钉和法兰两种，一般插入容器内部的导波杆的长度在设计要求的测量范围内。

　　2 )安装测量筒，导波雷达的导波杆安装在测量筒的上端，测量筒连接到容器上，一般测量筒的侧方连接口的距离在设计要求的测量范围内。

　　导波雷达液位计原理

　　从波雷达发射的高频微波脉冲沿着探测单元传播，遇到被测量介质，介电常数急剧变化，引起反射，部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。

　　在容器中存在两种不同的介质，上层介质的介电常数小，下层介质的介电常数大的情况下，当高频微脉冲沿探针向上层介质传播时，由于该介电常数小，所以少的能量在该层的界面反射，大部分能量在上层的因此，导波雷达是一种可以测量两种不同介质的接口，其测量条件是上层介质不导电，或者介电常数比下层介质小10以上。

　　使用导波雷达液位计要注意几个事情。

　　1.液体会不会挂料很厚，或者结晶。

　　如果只是像菜油那样挂料，在缆绳上有几个毫米的厚度，不会影响测量。如果是有几个厘米的挂料厚度，会影响测量，形成一个虚假反射目标。

　　如果液体因为温度变化会结晶，要注意结晶厚度，在缆绳上几个毫米的结晶不影响测量，结晶厚了，也会形成一个虚假反射目标。

　　2.有搅拌吗？

　　如果是搅拌，因为搅拌所带来的旋转力，会将缆绳拉向螺旋桨，就是杆式导波雷达，时间长了，杆子也会被旋转力拉弯。在这样环境下不建议用导波雷达，如果一定要用，请加导波管，把导波雷达放在导波管内测量。避免搅拌产生的影响。

　　3.罐子高度是不是很低。

　　如果是高度1米-1.5米这样的小罐子，那就不要选水滴形天线高频雷达，也不要选低频雷达。要选用导波雷达中的同轴导波雷达，用DN50-DN100的法兰连接，能够解决小罐子里面雷达盲区对测量的影响。
