　　导波雷达液位变送器

　　规范书

　　西北电力设计院

　　2010年8月

　　目录

　　1. 总则

　　2. 技术要求

　　2.1设备运行环境条件:

　　2.2规范和标准

　　2.3 设备规范

　　3.供货范围

　　4.备品备件

　　5.对卖方（代理商）的资格及资信要求

　　6.工程技术服务

　　7.包装运输

　　8.资料交换要求

　　1. 总则

　　1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。

　　1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。

　　1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。

　　1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。

　　1.5  卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。

　　1.6投标书及合同规定的文件,均应使用单位制(SI)。

　　1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。

　　1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。

　　2.0  技术要求

　　2.1设备运行环境条件:

　　多年平均气压                1010.4hpa

　　多年平均气温                26.7℃

　　端高气温                36℃

　　端气温                18.8℃

　　多年平均相对湿度            84%

　　地震设防烈度 :              8度

　　安装地点:                  室内

　　规范和标准

　　本规范书中涉及的规范、 标准均应为版本,如卖方使用本

　　规范以外的规范和标准，应征得买方的同意。

　　引用的规范和标准如下:

　　美国防火协会（NFPA）

　　ANSI/NFPA    70             国家电气规范

　　ANSI/NFPA    496            电气设备外壳的净化和密封

　　美国电气和电子工程师协会（IEEE）

　　ANSI/IEEE    472         冲击电压承受能力导则（SWC）

　　UL 508                  工业控制设备

　　UL 913                  用于等级I/II/III、区域1的危险场所的本安设备及其相关设备

　　IEC 电工委员会

　　IEC 60348               电气测量设备的要求（78）

　　IEC 60529               外壳防护等级（IP码）（EQV）

　　FM 工厂互

　　FM Class No.3610        用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备

　　FM Class No.3611        用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备

　　FM Class No.3615        防爆型电气设备的一般要求

　　2.3 设备规范

　　2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。

　　2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。

　　2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。

　　2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。

　　2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。

　　2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。

　　2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传

　　固体散料测量的特殊挑战

　　低介电常数粉料（ε<2.5）易导致信号衰减，80GHz雷达通过4°窄波束和增强发射功率（20mW）提升检测能力。某水泥厂实测表明，生料粉仓中26GHz雷达回波仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配置0.3MPa空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态误差控制在0.5%FS内。料仓倾斜时，三维建模技术自动补偿斜面导致的测量偏差。

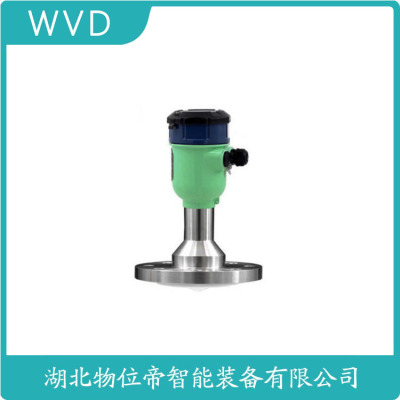

　　CPR1100雷达液位计价格低的

　　导波雷达液位计既可用在几何尺寸狭小的容器中，也可用在旁通管和各种尺寸的储罐中，适合卧罐和其他小型。也是安装空间有限的地下储罐的理想选择。

　　计采用时域反射原理（TDR）进行测量。其工作原理是:电子单元发射低功率、纳秒级电磁波脉冲，通过浸入工艺介质的导波杆（缆）传输，当接触被测时，产生反射信号，由电子部件接收，根据行程时间原理计算发射到接收的间隔时间，转换为被测介质的距离。简单来说，导波雷达液位计的工作方式就是发射—反射—接收，测量原理如图１所示。

　　导波雷达液位计过程连接形式灵活，工程中普遍采用法兰或螺纹安装在设备顶部，且导波杆（缆）垂直位于储罐中，也可以安装在设备旁通管内。变送器可沿水平方向360°旋转，便于电缆线连接和查看表头显示。根据介质特点，选择合理的安装位置，避免影响测量效果。

　　对于硬杆类导波雷达液位计，导波杆垂直插入液体介质，稳定导波杆，如果导波杆在工作期间受介质波动，可能发生移动，范围在0.3ｍ 内，可将导波杆固定。导波杆与容器底部需有间隙，间隙至少为５ｍｍ。导波杆不得接触设备管嘴，需有的安装空间即可。而对于软缆类导波雷达液位计，导波缆杆接触介质，稳定导波缆将其引向容器底部，使用重锤或弓形夹方式固定。若金属容器壁光滑，导波雷达与设备内壁之间的水平距离小间隙为100ｍｍ，若是容器存在干扰物其小间隙则更大，以制造商资料为准。

　　导波雷达液位计中的导波杆有什么作用？导波雷达液位计的工作原理是沿导波杆向下引导微波脉冲到达测量的介质后，部分信号会被反射回来，然后通过测量信号发射到接收的时间差获得测量介质的液位高度。

　　一般导波雷达液位计主要适用于小量程储罐、几何形状以及内部有障碍物的复杂储罐的测量。主要用于测量带有蒸汽、起泡、冷凝水的工况。上文提到导波杆，就有客户很好奇导波杆在导波雷达液位计中，它有什么作用呢？本文接下来就主要对这一问题进行讲解。

　　导波雷达液位计的杆限长度为6m，可以直接安装，并且底部通常不需要固定。但是杆子大于3m以后，运输、安装、维护都会很不方便，因此在实际生活中，一般3m以下才会选用杆式导波雷达液位计。导波雷达液位计的杆主要是用来导波跟放大信号使用，使得波形更清晰，如此有利于准确测量，提高测量精度。

　　导波雷达液位计主要特点

　　1、通用性强:该液位计能够测量液位及料位，同时满足不同温度、压力、介质的测量要求，限的测量温度甚至能达800℃，而限压力甚至能达5MPa。并且该液位计还可应用在腐蚀、冲击等比较恶劣的场合。

　　2、防挂料:设计的电路设计跟传感器结构，让其测量能够不受传感器挂料影响，也不需要定期清洁，避免错误测量。

　　3、无需维护:由于该液位计在测量过程中没有可动部件，因此不会有机械部件损坏问题，也就不需要维护。4、抗干扰:该液位计是接触式测量，抗*力很强，能够克服蒸汽、泡沫及搅拌对正常测量的影响。5、准确:该液位计测量多样化，让测量变得更加准确，且测量不受环境变化的影响，工作稳定性较高，同时使用寿命较长。

　　以上就是关于导波雷达液位计中的导波杆有什么作用？这一问题的讲解，如果有其它见解或者不明白的地方都可以在评论区留言讨论哦！

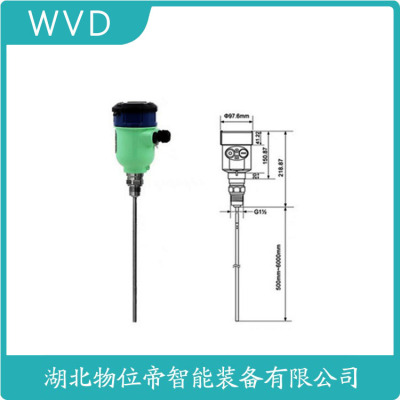

　　导波雷达液位计单缆或单杆产品概述

　　导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，转化成与物位相关的电信号。

　　导波雷达液位计单缆或单杆适用范围及特点:

　　导波雷达物位计用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。

　　1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，高测量温度可达800℃，大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。

　　2、防挂料:电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。

　　3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。

　　4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。

　　5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。

　　导波雷达物位计主要技术参数:

　　正常工作条件:

　　环境温度:-20～50℃；

　　相对湿度:5%～100%（包括直接湿）；

　　环境压力:86kPa～108 kPa；

　　测量范围: 0～6米，缆式大可达35米；

　　过程连接: 螺纹 或者法兰；

　　过程温度: -40 -250℃；

　　过程压力: 0.1～6Mpa；

　　工作频率: 1.8GHz；

　　响应速度: ≥0.2s（根据具体情况而定）

　　重 复 性: ± 3mm ；

　　分 辨 率: 1mm ；

　　电流信号: 4～20mA/HART；

　　精度: ‹0.1% ；

　　通讯接口: HART 通讯协议 ；

　　电源: 24V DC(+/-10%) /波纹电压:1Vpp；

　　耗 电 量: max22.5mA ；

　　防爆认: Exia II CT6 ；

　　外壳保护等级: IP68；

　　两线制接线: 供电和信号输出公用一根两芯线；

　　电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。

　　三、导波雷达物位计型号及说明:
