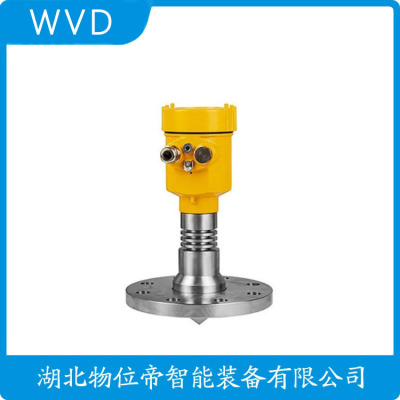

FPRD-705/LD/C/Y/V雷达物位计生产
技术发展趋势与创新方向
79-81GHz频段开放使角分辨率提升至0.5°，可识别小型障碍物。MIMO技术通过4×4天线阵列实现三维物位成像，实验室精度达±1mm。太赫兹雷达（300GHz）正在研发，适用于纳米粉体测量。AI驱动的自适应滤波算法能自动优化回波处理参数，调试时间缩短90%。数字孪生技术实现虚拟传感器校准，预测剩余寿命准确率＞95%。2025年将普及的5G工业物联网（IIoT）版本，支持毫秒级刷新率与云端协同控制。
技术参数
测 量 范 围: 杆式探头0-35m，杆式探头0-6m，同轴杆式探头0-6m
连 接 过 程: 螺纹、法兰
过 程 温 度: 杆式探头、杆式探头-40℃…160℃，同轴杆式探头-40℃…350℃
过 程 压 力: 杆式探头、杆式探头-1.0…40bar，同轴杆式探头-1.0…60bar
精 度: 杆式探头、杆式探头±3mm，同轴杆式探头±1mm
防爆防护等级: EXiaIICT6/ IP68
信 号 输 出: 4-20mA/HART(两线) Profibus PA

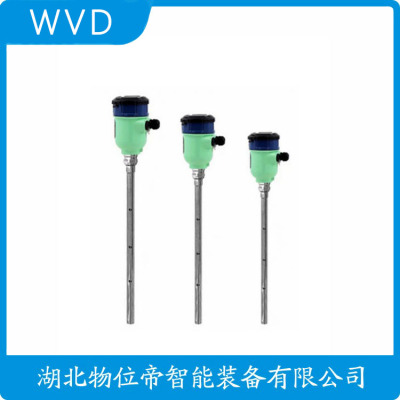

导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播，遇到被测定介质，介电常数急变而引起反射，脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。
导波雷达液位计的优点
1 .功耗低。 GWR输出给导波探测器的信号能量小，是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路，使信号衰减保持在限度，能够测量介电常数低的介质液位，而且导波雷达的功耗小，所以采用回路电力而不是单独的交流电力，大幅度节省了安装费用。
2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响，所以计量器接收的返回信号的能量相应强，约为发射的能量的20% (既定的0.02mW] )，而且返回信号中的干扰性杂波信号小，除测量信号外
3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样，使用传输时间测定介质液位，从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同，不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响，比较回来的各种信号很难从杂波信号中检测出真液位信号，但是导波雷达只需要测量电磁波的传输时间，不需要信号的处理和识别。
4、光速的电磁波一定，不需要为了改变仪表范围而进行移动，不需要现场标定，只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整，构成时，需要连接24VDC的电源，提供每个罐的测定参数。
5 .介质密度的变化不影响测量，介质密度的变化影响浸渍在介质中的物体受到的浮力，但电磁波在导波中传播的影响没有。
6、雾和泡沫对测量没有影响，电磁波不会在空间中传播，雾不会引起信号衰减，泡沫也不会散射信号而失去能量。
7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。
膜状污垢是液面水平下降时，高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上，因此对测量几乎没有影响，但是架桥性污垢的形成会引起明显的测量误差，块状或条纹状的介质污垢附着在导波体上，或者桥接在两个导波体之间，在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如，浮动水平计等)等同，远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。
导波雷达液位计的功能特性
用导波雷达液位计测量液位是合适的方法
导波雷达液位计测量不受水箱形状的影响
导波雷达液位计不受介电常数、温度、压力、密度的影响
不受仓库表面变动、粉尘、蒸汽、泡沫的影响
导波雷达液位计的测量长度可以灵活改变，不需要标定
测定结果为高精度、再现性、高分辨率
测量范围是二十四米
适用介质温度范围-50 600
适用压力范围为40bar
导波雷达液位计有多种探针类型和材质
可以选择数字显示
导波雷达液位计的安装
1 )顶部直接安装，导波雷达的导波杆直接安装在容器的上端，安装方式有螺钉和法兰两种，一般插入容器内部的导波杆的长度在设计要求的测量范围内。
2 )安装测量筒，导波雷达的导波杆安装在测量筒的上端，测量筒连接到容器上，一般测量筒的侧方连接口的距离在设计要求的测量范围内。
导波雷达液位计原理
从波雷达发射的高频微波脉冲沿着探测单元传播，遇到被测量介质，介电常数急剧变化，引起反射，部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。
在容器中存在两种不同的介质，上层介质的介电常数小，下层介质的介电常数大的情况下，当高频微脉冲沿探针向上层介质传播时，由于该介电常数小，所以少的能量在该层的界面反射，大部分能量在上层的因此，导波雷达是一种可以测量两种不同介质的接口，其测量条件是上层介质不导电，或者介电常数比下层介质小10以上。
FPRD-705/LD/C/Y/V雷达物位计生产
3、hjrd34导波雷达液位计使用说明:
测量原理
hjrd34导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别
出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表
面的距离 d 与脉冲的时间行程 t 成正比: d=c×t/2 其中 c 为光速
因空罐的距离 e 已知，则物位 l 为: l=e-d
输出
通过输入空罐高度 e（= 零点），满罐高度 f（= 满量程）及一些应用参数来设定，应
用参数将自动使仪表适应测量环境。对应于 4－20ma输出。
测量范围
f----
测量范围
e---- 空罐距离
b---- 顶部盲区
k---- 探头到罐壁的Zui小距离
顶部盲区是指物料Zui高料面与测量参考点之间的Zui小距离。
底部盲区是指缆绳Zui底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
雷达物位计是物位仪表一种常用产品类型，具有测量、性能稳定、性高、维护简便、适用范围广等优点。可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行测量，适用于粉尘、温度、压力变化大、有惰性气体及蒸汽存在的场合。那么，雷达物位计的种类和应用具体有哪些呢？
一、产品分类
按工作方式划分，雷达物位计可分为接触式雷达物位计和非接触式雷达物位计，具体如下:
1．非接触式（射空雷达） 雷达物位计
非接触式雷达物位计常用喇叭或杆式天线来发射与接收微波，仪表安装在料仓顶部，不与被测介质接触，微波在料仓上部空间传播与返回。
非接触式雷达物位计，按照微波的波形又可分为脉冲雷达物位计和调频连续波雷达物位计。
2．接触式雷达物位计
接触式雷达物位计一般采用金属波导体（杆或钢缆）来传导微波，仪表从仓顶安装，导波直达仓底，发射的微波沿波导体外部向下传播，在到达物料面时被反射，沿波导体返回发射器被接收。
这种可以通过导波线或导波杆直接接触所测物料来测量的接触式雷达物位计，主要是导波雷达物位计，根据其采用的金属波导体不同，又可进一步细分为:缆式（单/双）、杆式（单/双）和同轴导波雷达物位计。
相比接触式雷达物位计，非接触式雷达物位计具有安装简单、维护量少、使用方式灵活、不受仓内粉尘、温度等因素的影响等优点，是近年来发展快的一种测量仪器。
二、技术原理
1．脉冲雷达物位计
脉冲雷达物位计将发射微波脉冲，以光速（在空气中）传播，碰到被测介质表面（介电常数大于传播介质的介电常数），部分微波被反射回来（反射量取决于料面平整度/介电常数大小），被同一天线接收，介质的反射量（率）越大，信号就越强，越好测量；反射量（率）越小，信号就越弱，越容易受干扰。准确的识别发射脉冲与接收脉冲的时间间隔△t，从而进一步计算出天线到被测介质表面的距离D。
脉冲雷达原理图
2．调频连续波雷达物位计
FMCW雷达用24GHZ作为测量基频（载频），2GHZ为调节频宽, 整个扫描时间为7ms，完成一次线性扫描，信号发射后，经过一定的时间延迟后，接受到回波信号。在线性扫频中产生的时间差，将正比例液位距离，由于有许多反射波，将的回波时间进行傅立叶（FFT）变换，将时间信号转换成有一定能量的频谱，视频谱比较高和比较陡的信号为有用信号。
调频连续波雷达物位计原理图
3．导波雷达物位计
导波雷达发出高频微波脉冲沿着探测组件（钢索或者钢管）传播，当遇到被测介质时，由于介电常数突变，引起发射，一部分脉冲能量被发射回来。发射脉冲与反射回来的脉冲的时间间隔与被测介质的距离成正比。
三、应用区别
雷达物位计的应用范围很广泛，涵盖了电力、钢铁、冶金、水泥、石油化工、造纸、食品等领域，但是应用不同原理的雷达物位计，其解决的应用工况也各有不同。
脉冲雷达物位计一般可以用于大部分应用场合，主要针对圆柱形、35米以内罐体介质的液位测量；但对于球形罐或者带有搅拌功能的液体储罐，就需要使用导波雷达物位计进行测量；而针对大量程、粉尘较大的容器或储罐，就使用能量大、抗干扰能力强的调频连续波雷达物位计。
导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。
FPRD-705/LD/C/Y/V雷达物位计生产
VEGAPULS 61雷达液位计是一种雷达传感器，用于在简单的过程条件下连续测量液体的液位。VEGAPULS 61雷达液位计通过其简单而通用的安装可能性是一种经济的解决方案。封装的天线系统可确保免维护运行。
雷达传感器，用于液体的连续液位测量
对于简单的工艺条件
VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计应用领域
使用法兰或安装支架的塑料天线的简单，通用的安装选项提供了一种经济的解决方案。
您的利益
精que的测量结果与工艺条件无关
高设备利用率，因为wuxu磨损和维护
通过非接触式测量原理实现免维护运行
连续液位测量–简单应用的解决方案
VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计在连续且无接触地测量储罐中液位的地方都可以使用。几乎行业领域都可以找到雷达液位计的应用可能性。尤其是污水处理厂和净水厂，以及其他环境工程设施以及发电站，现在都依赖具有成本效益的雷达传感器进行连续液位测量。
VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计技术
