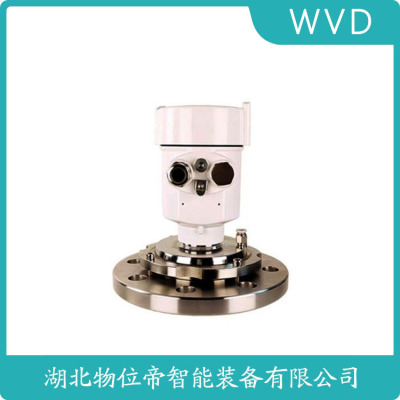

ZNTEKPS68-ZSL导波雷达物位计
防爆与安全认证标准体系
化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳能承受内部爆炸压力1.5MPa。本安型（Ex ia）雷达允许在Zone 0区使用，回路能量限制在1W以下。SIL3认证产品具有冗余CPU架构，硬件故障检测覆盖率＞99%。某油气平台应用案例显示，通过API 670标准的雷达物位计平均无故障时间（MTBF）达15年。最新光纤雷达彻底消除电火花风险，已应用于氢气储罐测量。
VEGA压力变送器，威格压力变送器VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA导波雷达液位计，威格导波雷达液位计
雷达物位计的安装位置是否合适对测量有很大的影响。若安装位置不合理，将引起干扰回波，使仪表测量不稳定或测量不准确。这种情况需要重新定位，选一**位置，使雷达回波质量优化，减少干扰回波。雷达物位计安装要求:(1)雷达物位计要直于物料表面安装。使雷达波尽可能反射回去，减少能量损失。(2)仪表安装位置离罐距离至少 30cm，罐壁上所装仪表如温度元件、料位开关等在雷达束内，引起干扰回波。(3)物位计不要装在进料口上方。(4)仪表不要装在搅器上方，使雷达束内无障碍物，去除干绕源。在实际应用中，一些内装搅拌器的小型罐，无法达到此要求，可选处理干扰回波能力强的精密型雷达物位计，把干扰回波寄存，使雷达准确识别表面回波。(5)物位计的要罐内（喇叭口天线要伸出 10mm 以上；杆式天线要伸出 200mm 以上）。
VIB63.GXANDRANX L=1000MMVIB63.CXAGDZKMX L=1000mm
VB-E.60RD
CAP63.XXENCRKNX L=200mm
SWING63XXGBVXPR L=1500mm
SWING63XXGBVXPT L=1500mm
SWING63.DANAVXUR L=150mm
PMC731-R41C2H1T1TPULS66.XXHFK2VDMAX
PMC535-13BA2P6G1G
WIDEPLUS HP6500
PMC534-11EA2P6G2FT（0－－0.6MPa压）
PMC45-RE15H2H1AL1
VEGABAR66XXBGBP1DHAMA L=6.5米
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
