X706-512A-010/7CS-7800-A3N-20-330导波雷达液位计厂商销售

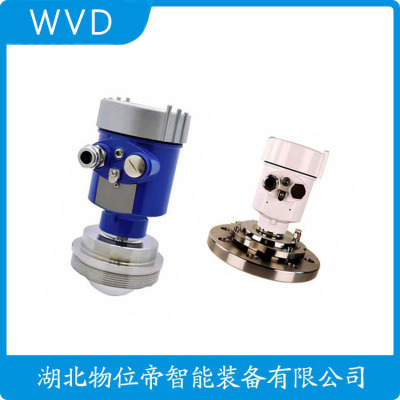

雷达物位传感器的测量原理
雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。
PLUSFO
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
一项技术的出现，要与传统技术进行搏杀，可能是鱼死网破两败俱伤，可能是互相妥协和平共处，也可能多方投降一家独大，LoRa与NB-IOT哪个才是物联网的娇宠？物联网的无线通信技术很多，主要分为两类:一类是ZigBeWi-F蓝牙、Z-we等短距离通信技术；另一类是LPWAN（low-powerWide-AreaNetwork，低功耗广域网），即广域网通信技术。物联网的发展对无线通信技术提出了更高的要求，专为低带宽、低功耗、远距离、大量连接的物联网应用而设计的LPWAN也兴起。
（图一:【高频雷达物位计】STALKER PRO II雷达测速仪）
倍加孚（科技）有限公司*设计制造雷达物位计、雷达液位计、雷达料位计、雷达水位计、超声波液位计、磁翻板液位计、磁性浮子液位计、液位计、石英管液位计、浮球液位计、浮标液位计、投入式液位计、射频导纳物位计、磁敏电子双液位计、射频导纳料位开关、 HRS150型 数显洛氏硬度 HR150A型 洛氏硬度计 HRMS45型 数显表面洛氏 XHR150型 塑料洛氏硬度 TH300数显洛氏硬度计 TH310型表面洛氏硬度计 RD-150A1 手动洛氏硬度 RD-150D1电动洛氏硬度 RD-45D1电动表面洛氏硬 RM-150D1型液晶屏数显 TH320型数显全洛氏硬度 HBRS-150型数显洛氏硬 HRBD-150型电动洛氏硬 XHRS-150型电动塑料洛 HR-150A型洛氏硬度计 HRS-150B型加高洛氏硬 HRSD-45型电动表面洛氏 600MRD/LS洛氏硬度计 500MRD洛氏硬度计 500MRA/S洛氏硬度计 500MRA/LS洛氏硬度计 500MRA/L洛氏硬度计 HBRS-150型数显表面洛 HK单管真空计 TH300型数显洛氏硬度计 HBRS150型 数显洛氏硬 HBR-150DT型洛氏硬度计 HBRM-45DT型电动表面洛 HBR-150A型洛氏硬度计 600MRD™ 硬度计 600MRD/L洛氏硬度计 500RA™洛氏硬度 500MRA™洛氏硬度 表显手持式硬度计 全能数显手持硬度计 数显洛氏手持式硬度计HRS-150型数显洛氏硬度 HD945型 光学表面洛氏 HVS10型 数显小负荷维 HV10型 小负荷维氏硬度 HV50型 维氏硬度计 HVS50型 数显维氏硬度 HBV-5型维氏硬度试验机 VC-5A-1维氏硬度计（手 VC-5D1维氏硬度计（自 VCCD-5D-1带装置数 HDV-5A1/5D1数显维氏硬 HBVS-50型数显维氏硬度 HRV-50A型维氏硬度计 HRV-10B型小负荷维氏硬 HRVS-5型数显小负荷维 HRV-5型小负荷维氏硬度 HBV50型维氏硬度计 HBVS50型数显维氏硬度 HBVS-5型数显维氏硬度 HCV-5A1/HVC-5D1维氏硬 HBV-1000型显微硬度计 HBVS1000型数显显微硬 HBV10型小负荷维氏硬度 HBD-945型光学表面洛氏 VD-5D-1数显维氏硬度计
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
但也不排除由于浮子导向杆与止动环不同心，造成浮子卡死。处理时可将仪表拆下，将变形的止动器取下整形，并检查与导向杆是否同心，如不同心可进行校正，然后将浮子装好，手推浮子，感觉浮子上下通畅无阻卡即可，另外，在浮子流量计安装时一定要垂直或水平安装，不能倾斜，否则也容易引起卡表并给测量带来误差。测量误差大安装不符合要求;对于垂直安装浮子流量计要保持垂直，倾角不大于20度;对于水平安装浮子流量计要保持水平，倾角不大于20度;浮子流量计周围100mm空间不得有铁磁性物体;安装位置要远离阀门变径口、泵出口、工艺管线转弯口等。
UTG-22超声波测厚仪 TM250 型超声波测厚仪 TT100系列手持式超声波 TT300手持式超声波测厚 LA-30型超声波测厚仪 LAD-C 高精度超声波测 UTM-101H型智能超声波 CTS-30型袖珍数字式 TT340超声波测厚仪 TT310超声波测厚仪 TT100a超声波测厚仪 TT320超声波测厚仪 CTZ-30型袖珍数字式 HGG系列超声波测厚仪 UTM-102型超声波测厚仪 DM4DL 超声波测厚仪 DM4超声波测厚仪 WM2超声波测厚仪 CL3/CL3DL精密超声波测 TI41、51系列固定一体 QQI试片（a 标准QQI试 ASME国外标准线型像质 SG-1201超声波测厚仪 SG-1202电脑涂层测厚仪 SG-1203电脑涂层测厚仪 LK300高精度超声波测厚 UTG-32涂层测厚仪 CTS-30A袖珍式超声测厚 TT300型手持式超声波测 UTC-22超声波测厚仪 PX7/PX7DL高精密超声波 DM4E超声波测厚仪 超声波测厚仪 MX系列测厚仪 A/B扫描超声波测厚仪M PR—8²超声波测厚 A/B扫描超声波测厚仪P MMX系列超声波测厚仪 UMX/MX3水下超声波测厚 VX声速测定仪 THOR型高穿透力A-扫描 MICROGAGE2超声测厚仪 T-GAGE4超声波测厚仪 Model 25超声波测厚仪 Model 25DL超声波测厚 25 MULTI PLUS超声波多 ECHOMETER超声波测厚仪 TI7F/TI14铸铁超声 AD-3252A/3252B超声波 AD-3253/3253B超声波测 HGH2000B型超声波测厚 HGH2000C型超声波测厚 HGH2000D型超声波测厚 TI-40N超声波测厚仪 MINITEST 400W 超声波 25MX PLUS 八通道超声 25HP超声波测厚仪 25HP PLUS超声波测厚仪 37DL PLUS超声波测厚仪 MG2系列超声波测厚仪 26系列超声波测厚仪 35系列精密型超声测厚 Magna-Mike 8500 霍尔 DC-1000B 超声波测厚仪 DC-2000B 超声波测厚仪 DC-2020B 超声波测厚仪 DC-2030B 超声波测厚仪 DC-2010B 超声波测厚仪 SKCH-1(A)型精密测厚仪 NOVASCOPE 5000*精密 TG110-DL小型数字式 TI--55/TI--56系列超声 FQR7502型涡流导电仪 HGG-25电涡流测厚仪 CL400精密超声波测厚仪 JB4730-94像质计 CTS-35A型非金属超声波 MAGNAPURE 液渗废液处 管线故障寻踪仪/线路寻踪器 HY-4/ZZK-2(数显)自动 DGT1型电缆故障探测仪 MG8502A设备故障分析仪 TJY-2000型地下管道探 690 型设备故障综合诊 VIH-20型旋转机械故障 SITE-X320系列便携式工 MI2093（T-R10K）线路 RD-4000系列地下管线探 Easy Locator易捷管线 GYX-2000型地下管线探 QF1B 电缆探伤仪 IR-0204型红外线测温仪 IR-0204型红外线测温仪 HT-11D型 红外线测温仪 HT-21型 红外线测温仪 T830-T1/830-T2便携式 570系列手持式精密红外 TES-1326 / 1327 红外 testo 850-1/2红外测温 MiniTemp系列便携式红 MX系列便携式红外测温 PhotoTemp?Mx6型照相式 CI系列热偶红外测温仪 MID系列红外测温仪 GP系列在线式红外测温 TX系列红外测温仪 MP50系列红外测温仪 Marathon系列双集成 FP系列食品型红外 CS100红外测温系统（温 AZ8895红外测温仪 AZ8888红外测温仪 AZ8889红外测温仪 AZ8877红外测温仪 AZ8878红外测温仪 AZ8890红外线测温仪 AZ8879红外测温仪 TR-630型 红外测温仪( TR-630型 红外测温仪( 5500/5510便携式红外测 825-T1/T2红外测温仪 825-T3/T4两用红外测温 860-T1/T2/T3红外测温 AZ8868/8886/8866/885 TI213EL型红外测温仪 PT-5LD PT-7LD型红外线 PT-303红外线测温仪(激 PT-305 红外线测温仪( BF系列红外线测温仪(在 BS系列红外线测温仪(防 TI120EL型红外测温仪 ST系列便携式红外测温 3i系列便携式红外测温 F561二合一红外测温仪 MS Plus非接触型红外测 SSW-1型自动真空温度测 SDS系列(双路)电阻真空 Ti30热成像仪 JB4730-94、DL/T821-2 DT8818型非接触式红外 DT-8812/8811/8810红外 DT-8810/DT-8811/DT-8 DT880迷你型红外线测温 DT-8855二合一红外测温 DT-8830二合一红外测温 DT-8831 二合一红外测 DT-8832二合一红外测温 DT-8833二合一红外测温 DT-8835二合一红外测温 DT-8862双激光红外测温 DT-8863双激光红外测温 DT-8865双激光红外测 DT-8867H工业型高温双 DT-8868H工业型高温双 DT-8869H工业型高温双 TI110/315系列便携式红 PhotoTemp™Mx6型 BA系列红外线测温仪 AR872A/AR882A非接触式 FoodPro/FoodPro Plus 826-T1/T2红外测温仪（ 826-T3/T4红外/接触式 testo 850-1/2红外测温 AR872S/AR872/AR882非 AR842A/AR852/AR862A非 AR802/842/852非接触式 AR-812/832非接触式红 TN00系列红外测温仪 TN20系列(激光) 红外测 TN205L 红外测温仪 TN30系列 热电偶& 红外 TN40系列热电偶 & 红外 TCT103 热电偶&红外测 TN1系列便携式红外测温 TN901测温仪 Fluke62红外测温仪 805 迷你红外测温仪 MT-300C红外测温仪 MT-300C+红外测温仪 MT-500经济型红外测温 ST-652红外测温仪(精密 MS-620红外测温仪(精密 DT8859红外测温仪 DT8858红外测温仪 DT8839红外测温仪 DT8838红外测温仪 DT8829红外测温仪 DT8828H红外测温仪 DT8826H红外测温仪 DT8819H 便携式红外测 DT8818H 便携式红外测 DT8811H手持式红外测温 DT8810H 红外测温仪 DT8828 红外线测温仪 DT8819 红外测温仪 DT880B迷你型红外测温 DT882 迷你型红外测温 DT883 迷你型红外测温 IR77L袖珍型红外线测温
欢迎——宁夏导波雷达液位计——倍加孚科技有限公司
作为人类获取信息的工具，传感器是现代信息技术的重要组成部分。在传统意义上的传感器输出的多是模拟量信号，本身不具备信号处理和组网功能，需连接到特定测量仪表才能完成信号的处理和传输功能。但智能传感器能在内部实现对原始数据的加工处理，并且可以通过标准的接口与外界实现数据交换，以及根据实际的需要通过软件控制改变传感器的工作，从而实现智能化、网络化。的来说，智能传感有以下几个主要特点及优势:1.精度高智能传感器可通过自动校零去除零点，与标准参考基准实时对比自动进行整体系统、非线性等系统误差的校正，实时采集大量数据进行分析处理，消除偶然误差影响，从而智能传感器的高精度；2.高性与高稳定性智能传感器能自动补偿因工作条件与环境参数发生变化而引起的系统特性的漂移，如环境温度、系统供电电压波动而产生的零点和灵敏度的漂移；在被测参数变化后能自动变换量程，实时进行系统自我检验、分析、判断所采集数据的合理性，并自动进行异常情况的应急处理；3.高信噪比与高分辨力由于智能传感有数据存储、记忆与信息处理功能，通过数字滤波等相关分析处理，可去除输入数据中的噪声，自动提取有用数据；通过数据融合、神经网络技术，可消除多参数状态下交叉灵敏度的影响；4.强自适应性智能传感有判断、分析与处理功能，它能根据系统工作情况决策各部分的供电情况、与高/上位计算机的数输速率，使系统工作在低功耗状态并优化传输效率。
如下图回波曲线所示，此时的液位是0.88m，界位是0.323m，油层厚度是0.56m，分别输出到罐旁表显示，三路4~20mA信号输出到中控室。个回波是油面液位回波，第二个回波是油水界面回波，回波强度很好。测量稳定，取得了良好的测量效果。
▲ 回波曲线清晰
▲ 测试数据稳定
UDR1000-54测量优势:
1. 导波雷达界面测量不受介质密度变化的影响，因此测量、。
2. 可实现界面和液面的同时测量和输出，不受满罐影响。
3. 在满罐和非满罐情况前均可实现界位和液位的测量。
4. 导波雷达是微波测量原理，受工况环境因素影响小，测量更。
5. 导波雷达可以实现免调试、免维护。
6. 支持油在下水在上测量。
因此，在油水界面和油层厚度测量上，相对于电浮筒和差压液位计，UDR1000-54系列导波雷达界位计可以实现更加，同时使用又更加简单方便的界面测量，是界位测量仪表的选择。
导波雷达测量界面的原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时部分反射回来，得到液面回波；剩余部分穿过上层介质继续传播，遇到界面二次反射，得到界面回波；回波被仪表内的接收器接收，并将距离信号转化为液面信号和界面信号。
E+H雷达液位计。Micropilot FMR60B量身定制，操作更加便捷。Z 大测量距离 50 m (164 ft)，测量精度 +/-1 mm (0.04 in)，过程压力（压）/Z大过压限定值 Vacuum...20 bar (290 psi)。采用HeartbeatTechnology心跳技术，支持仪表在线自校验和自监测，及时识别异常工况，提升了过程性，提高了生产效率。MicropilotFMR60B适用于自由空间的液位测量，过程连接可选螺纹或法兰，人机界面直观明了，提供引导式仪表调试和验向导，操作简单。广泛应用于液体、浆料和污泥的连续非接触式液位测量。
E+H物位计设备显示单元（可选），功能:显示测量值、故障信息和提示信息，发生故障时背光显示屏从绿切换至红，设备显示单元可以拆除，方便后续操作。远程操作通过 HART 通信，通过服务接口（CDI），通过 Bluetooth 蓝牙无线技术操作（可选）。前提条件:测量设备（安装有带Bluetooth 蓝牙功能的显示单元）；智能手机或平板电脑（安装有 Endress+Hauser SmartBlueapp）、个人计算机（安装有 1.07.05 或更高版本的 DeviceCare 或 FieldXpertSMT70）。蓝牙有效传输范围为 25 m (82 ft)。传输范围取决于环境条件，例如固定装置、墙壁或天花板。
E+H流量计80F80-AD2SAPJAAAAA
E+H热式质量流量计8F5B08-BBDBAEAAGBAB3ASDD4SAA1+
E+H变送器CM442-AAM1A2F010A
E+H超声波物位计FMU40-ARB2A2
E+H质量流量计80I08-AD2WAAAAAAA8
E+H科氏力质量流量计83F80-2D2SA9SAAB
E+H超声波物位计FMU30-AAHEABGHF
E+H电磁流量计5WBB50-AADAEBKA0AUD210AA1+
E+H液位计FMU41-ARB2A2
E+H超声波液位计FMU90-R11CA212AA3A
E+H超声波流量计8F5B15-AAIBAEAAGAAABASAD4SAA1+
E+H变送器CPM223-MR0005
E+H物位计FTL31-AA4U3BAWSJ
E+H导波雷达液位计BMVCEVEE2
E+H导波雷达物位计PMD55-AA21BA27CGCHAJA1A+PB
E+H涡街流量计7D2C1F-AABCCAAAACD2SKAI+
E+H导波雷达液位计PMP51-AA21JD1SGCR1JA1+
E+H雷达液位计FMB51-BA21JA1FGD80GGJB2A+
E+H超声波物位计FMU30-AAHEAAGGF
E+H热式质量流量计8F5B25-AAIBAEAAGAAABASAD4SAA1+
E+H科氏力质量流量计80I25-AD2WAAAAAAAA
E+H质量流量计8F5B25-BBDBAEAAGBAB3ASDD4SAA1+
E+H超声波流量计80A04-ASVWAAAAABAA
E+H液位计FMU30-AAHEABGHF
E+H超声波液位计FMU90-R11CA161AA3A
E+H导波雷达物位计FMR52-B2ANCABPAHK+LA
E+H电磁流量计10W25-UA0A1AA0B4AA
E+H涡街流量计7D2C1H-AABCCAAAACD2SKA1+
本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本。我们的优势供应产品:罗斯蒙特ROSEMOUNT流量计、BECKHOFF倍福、西克SICK传感器、海德汉HEIDENHAIN、REXROTH力士乐、AB、易福门IFM传感器、艾默生EMERSON流量计、MOOG伺服阀、E+H流量计、ABB分析仪、MTS位移传感器。
德国E+H质量流量计，德国E+H热式质量流量计
德国E+H浊度变送器，德国E+H余氯仪
德国E+H PH变送器，德国E+H PH计
德国E+H溶解氧变送器，德国E+H溶解氧电
德国E+H浊度传感器，德国E+H浊度仪
德国E+H余氯变送器，德国E+H余氯传感器
德国E+H分析仪，德国E+H光度计
德国E+H电导率变送器，德国E+H电导率电
德国E+HCOD分析仪，德国E+H钠离子分析仪
德国E+H流量计，德国E+H电磁流量计
德国E+H超声波流量计，德国E+H涡街流量计
德国E+H ORP分析仪，德国E+HORP电
德国E+H科氏力质量流量计，德国E+H变送器
德国E+H压力变送器，德国E+H差压变送器
德国E+H温度变送器，德国E+H温度计
德国E+H溶解氧传感器，德国E+H电导率传感器
德国E+H液位计，德国E+H超声波液位计
德国E+H溶解氧仪，德国E+H电导率仪
德国E+H物位计，德国E+H雷达物位计
德国E+H导波雷达液位计，德国E+H导波雷达物位计
德国E+H PH电，德国E+H PH传感器

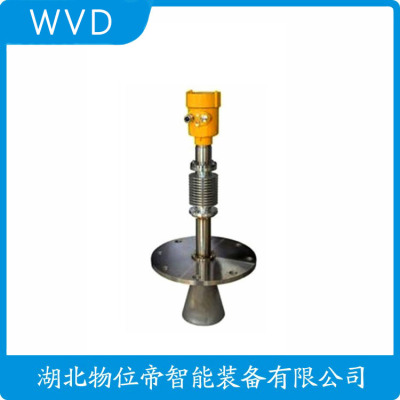

E+H雷达物位计是通过天线系统发射和接收能量低和短的微波脉冲。雷达波以光速运行，操作时间可以通过电子元件转换成液位信号，的时间延长方式可以在短的时间内稳定准确的测量。存在虚假反射，新的微处理技术和的软件也可以准确分析物位回波，通过输入容器的大小，可以将距离值转换为与液位成正比的信号，仪器可以空位调试。非接触式包括脉冲雷达和连续调频。探头通常是喇叭天线，即管状天线，但喇叭的直径不同，喇叭的长度也不同。它看起来像一些扬声器，一些看起来像电子管，但它们实际上是一个。
E+H雷达液位计。雷达（微波）物位计自 2O 世纪 70年代出现以来，性价比与日俱增，如今已占物位测量领域市场份额的25%，仅次于压力（差压）式物位计。根据电磁波传播方式的不同，E+H雷达物位计可分为介质接触式与非接触式。前者电磁波在导波材料限定的空间内传播，后者在自由空间里传播。考虑现场工况时，应注意两点:天线到被测介质问气相介电常数的分布；被测介质表面状态及其介电常数。雷达波在界面的反射率与两介质的介电性差别密切相关，有时，传输介质的导电导磁性引发的微波传播速度变化不容忽视。对于介电常数小的液化气体，优先使用非接触式雷达并安装在稳液井上。
X706-512A-010/7CS-7800-A3N-20-330导波雷达液位计厂商销售
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
使用导波雷达液位计要注意几个事情。
1.液体会不会挂料很厚，或者结晶。
如果只是像菜油那样挂料，在缆绳上有几个毫米的厚度，不会影响测量。如果是有几个厘米的挂料厚度，会影响测量，形成一个虚假反射目标。
如果液体因为温度变化会结晶，要注意结晶厚度，在缆绳上几个毫米的结晶不影响测量，结晶厚了，也会形成一个虚假反射目标。
2.有搅拌吗？
如果是搅拌，因为搅拌所带来的旋转力，会将缆绳拉向螺旋桨，就是杆式导波雷达，时间长了，杆子也会被旋转力拉弯。在这样环境下不建议用导波雷达，如果一定要用，请加导波管，把导波雷达放在导波管内测量。避免搅拌产生的影响。
3.罐子高度是不是很低。
如果是高度1米-1.5米这样的小罐子，那就不要选水滴形天线高频雷达，也不要选低频雷达。要选用导波雷达中的同轴导波雷达，用DN50-DN100的法兰连接，能够解决小罐子里面雷达盲区对测量的影响。
《导波雷达液位计基本介绍.ppt》由会员分享，可在线阅读，更多相关《导波雷达液位计基本介绍.ppt（15页珍藏版）》请在一课资料网上搜索。
1、曲其森 2014年11月9日,导波雷达液位计基本介绍,塔北项目部开发作业部,汇 报 提 纲,一、设备概述,规格型号:TRD33-IBFPSMAVB-L3600 技术参数: 电源:24VDC 输出信号:4-20mA 环境温度:-40-70 工作压力:0-4MPa 通讯接口:HART通讯协议 生产厂家:中环天仪股份有限公司,罗斯蒙特导波雷达液位计是一种智能型液位计，由于其设计合理且适应性强而被广泛应用于炼油化工企业。这种液位计有多种规格形式，主要分为导波杆式、缆绳式两种,一、设备概述,杆式和缆式的区别,汇 报 提 纲,二、结构及工作原理,导波杆长1000mm（即表头法兰距导波杆末端的距离），正压取
2、压口距离导波杆末端100mm，正压取压口距离负压取压口600mm，负压取压口距离表头法兰300mm,1、基本结构,二、结构及工作原理,2、工作原理,导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度,二、结构及工作原理,2、工作原理,即电磁波由雷达液位变送器天线发射，通过导波体向下传递，到达被测介质表面反射后，再被变送器天线接收。电磁波从发射到接收的时间与到达物位的距离成正比，其关系如下: D=CT/2 式中: D天线到液位的距离； C电磁波传播速度； T电磁波运行时间。 因空罐的距离E已知，则液位L为:L=E-D,汇 报 提 纲,三、设备使用的优缺点,汇 报 提 纲,四、运行维护重点注意事项,检查灌顶雷达液位计的油位满高设定值与PLC程序中液位设定值是否一致； 要检查雷达液位计自身显示是否有问题，通过计算，如果核对油罐即时液位值所输出的即时电流值不准确，就说明雷达液位计本身是存在问题的，就要对其进行其他内部参数设定进行深层次的检查； 检查信号传输线是否有问题,汇 报 提 纲,五、常见故障判断及处理措施,汇报结束， 敬请各位领导批评指导
X706-512A-010/7CS-7800-A3N-20-330导波雷达液位计厂商销售
导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
仪表测量参考点到物料表面德距离，探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面的反射回来被仪表内的接收器接收，并将时间信号转化为物位信号。
导波雷达液位计测量不受下列因素影响:液体密度，固体物料的疏松程度、温度、加料时的粉尘，液体表面的泡沫对测量无影响。同轴杆式探头的测量*不受罐体及安装短管的内部结构的影响，探杆和探缆可更换。
公司宗旨:以信誉存 以质量求竞争 以势力求发展 以真诚求和作 ，*本着信誉*，薄利多销的原则，以的服务，灵活的经营模式开拓市场；在广大新老客户的协助支持下，不断发展壮大。诚信是企业的生命，您的需要是我们的立业之本！
ami-controlJ1805-02-11备件
余氯的基本信息及对人体造成的危害
ＺＰＧ型自动排污过滤器
聚氨酯保温管3PE防腐钢管的用途
科学的设计可大大延长碎石机锤头的耐磨性
导波雷达液位计概述
什么是banner传感器
如何分辨细胞死亡类型
解析插拔力试验机零部件的作用
元素解码 | 安捷伦ICP-OES助力驶入“钠”电池元素检测快车道
造成卷板机发烫的三大主要因素
德国VOITH福伊特液压系统和部件中国一级经销
力士乐AZPF-008RCB20MB价格优
煤炭自动测氢仪的常见故障与排除方法
SH-03水分仪
选购走心机需要做出合理的判断
AF5025FTUD ST型四通温控阀功能与结构
邦纳banner超声波传感器东北一级代理
搅拌站水泥仓放料蝶阀采用标准及性能
液位计导波雷达:原理、应用与优势
液位计导波雷达是一种的测量设备，它利用微波雷达技术来检测和测量液体的水平或垂直位置。这种设备的出现，为工业生产、环境保护等领域带来了大的便利。本文将详细介绍液位计导波雷达的工作原理、应用领域以及其优势。
一、液位计导波雷达的工作原理
液位计导波雷达的工作原理主要基于微波雷达技术。微波雷达是一种利用微波信号进行距离测量的设备，其工作原理是发射微波信号，通过接收反射回来的信号，计算出目标物体的距离。
在液位计导波雷达中，微波信号被发射到被测液体中，然后通过液体的表面反射回来。这些反射回来的信号被雷达接收器接收，并通过计算反射时间和微波的传播速度，可以地计算出液体的位置。
二、液位计导波雷达的应用领域
液位计导波雷达由于其高精度和性，被广泛应用于各种需要测量液体位置的场合。
1. 工业领域:在化工、石油、食品等行业中，液位计导波雷达被广泛用于储罐、管道等设备的液位测量，以确保生产过程的和效率。
2. 领域:在污水处理、海洋监测等领域，液位计导波雷达可以帮助我们准确地了解水体的深度和质量，从而地保护环境。
3. 农业领域:在农田灌溉、水库管理等方面，液位计导波雷达可以帮助我们准确地控制水位，从而提高水资源的利用效率。
三、液位计导波雷达的优势
1. 高精度:液位计导波雷达可以地测量液体的位置，其精度可以达到毫米级别，远高于传统的液位测量方法。
2. 非接触测量:液位计导波雷达可以在不接触液体的情况下进行测量，避免了传统测量方法可能带来的污染或损坏问题。
3. 抗干扰能力强:由于微波信号的性，液位计导波雷达对环境的干扰能力强，可以在各种复杂环境下稳定工作。
4. 维护简单:液位计导波雷达的结构相对简单，维护成本较低，可以大大降低使用和维护的难度。
总结，液位计导波雷达是一种、准确、的测量设备，它的出现大地推动了各个领域的发展。随着科技的进步，我们相信液位计导波雷达的应用将会更加广泛，为我们的生活带来更多的便利。
