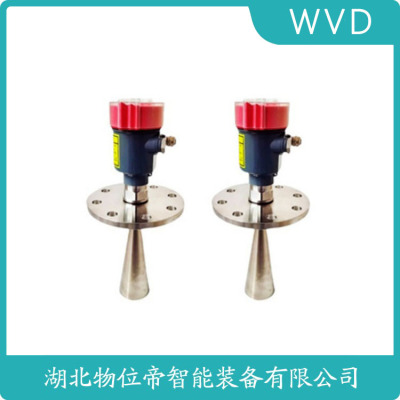

GDRD58-PXNGGPFX2BXMA雷达液位计
雷达物位计的安装规范与影响因素
安装位置应距罐壁≥200mm，避免虚假回波干扰。喇叭天线倾斜＞5°会导致测量误差增加1%，建议使用万向节调整。某粮食筒仓项目实测显示，粉尘浓度＞50g/m³时，26GHz雷达信号衰减达30dB/m。最新导波雷达（GWR）采用刚性探杆，能穿透泡沫层检测真实液位，适用于发酵罐等复杂工况。温度影响方面，每100℃环境温度变化会引起0.5%的时基误差，高温型产品（-40～200℃）需特殊校准。
如何确保安装满足IP67的要求:1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
< 调试方法
RBRD10 系列有三种调试方法:
GDRD58-PXNGGPFX2BXMA雷达液位计
仪表和显示单元的零点“E”和满量程“F”分别为0 %和100 %。可以手动或半自动输入线性化表(zui多包含 32 参数对)，通过现场操作或远程操作可以仪表的
线性化功能。线性化功能可以提供其他工程单位的测量值，并可以提供球罐、卧罐和带锥形出料
口罐体的线性输出信号。
• 性反接保护
• 现代化设计理念，可拆卸的接线端子
HART适配器④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
■RBRD19 物位计选型
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
VEGACL63.XXFGDHKMXXVIB61.XXAGDRKMX
VEGA液位开关
SWING63.DANAVXUR
PS68.XXEFK2HAMAX
VEGABAR66XXBGBP1DHAMA
BAR66XXBGBP1DHAMA
VEGA PULS68.CXEGD2HKMXX
VEGA导波雷达物位计VEGAFLEX83 FX83.AXBP威格雷达物位计VEGAPULS6X PS6X.2XX
威格音叉振动开关VEGASWING51 SG51.XXSGATPVL
VEGA显示器VEGADIS81 DIS81.ACIANNAAX
威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX
SON65.XXBASVDMX（此系列量程液体0.8...45米/固体0.8...25米，温度-40℃...80℃,压力-0.2...0.5bar）FLEX61.XXCGD2HAMAX（此系列量程线缆可测范围0...32米，探杆可测0...4米，温度-40℃...150℃,压力-1...40bar）
FLEX62.XXAGDIHDMX （此系列量程线缆可测范围0...60米，探杆可测0...6米，温度-40℃...150℃,压力-1...40bar）
PMC133-1R1F2F6[T]PMD235-XB4D2EB1C[T2]
BR14.X1FA1GP1（0...10bar）
BR14.X3WA1GP1 （-1...+1bar）
DB101-G1TE205ZF I=8 D=1 H=8
SN63.XXABVDMAX
PMC535-13BA2P6－－－－-（0-1MPA）
